光口参数

光口数量

双光口（A光口和B光口），单纤双向传输。

光纤类型

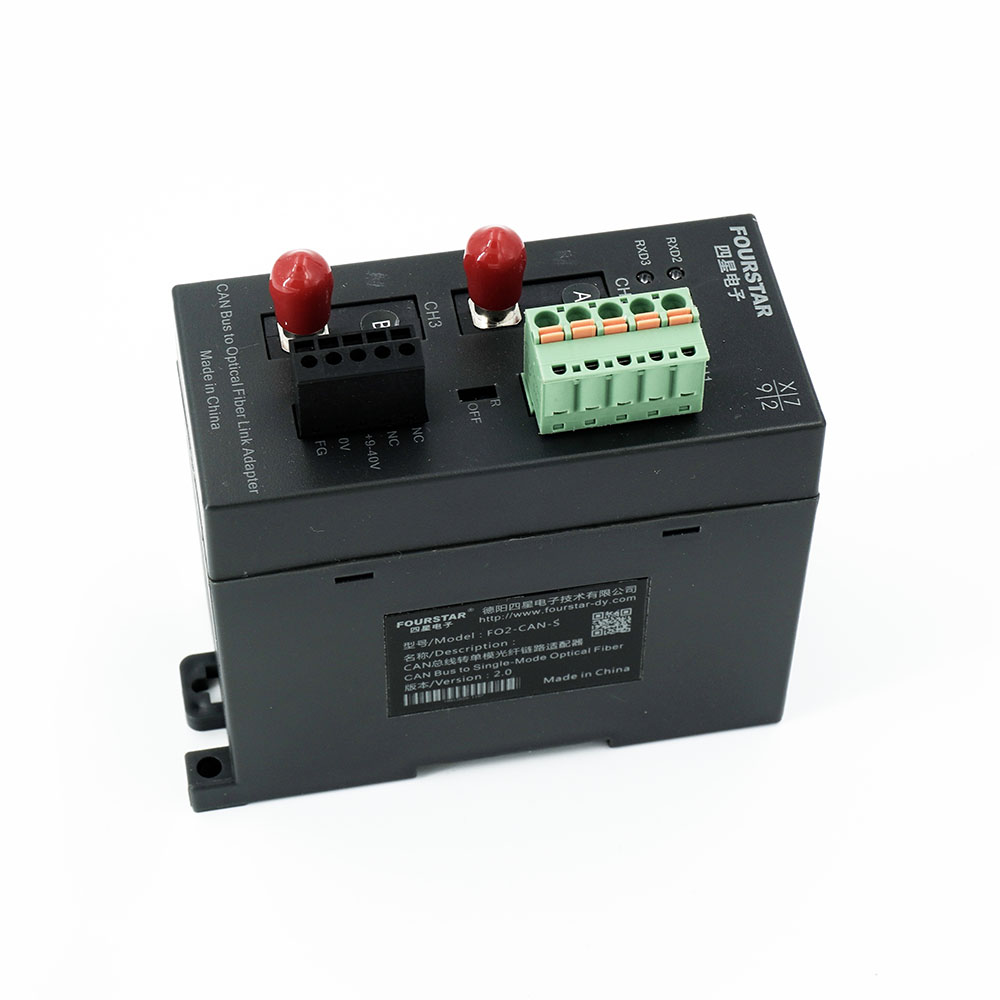

单模9/125、10/125、8.3/125um。产品型号：FO2-CAN-S

多模62.5/125um、50/125um。产品型号：FO2-CAN-M

光纤接口

标配ST光纤接头，可选配SC和FC光纤接头。

波长

A光口：1310nm发/1550nm收；B光口：1550nm发/1310nm收。

发射光功率

-6dBm。

接收光灵敏度

-18dBm。

光纤最大传输距离

单模光纤最大10公里，多模光纤最大2公里，见表 1。

电口参数

接口类型

5芯插拔式接线端子。

通讯速率

0～1Mbps自适应。

电缆最大传输距离

与通讯速率密切相关，符合CAN标准协议距离，见表 1。

通信电缆规格

DeviceNet专用电缆或屏蔽双绞线，特性阻抗120欧，线间电容≤50pf/m，导体截面积≥0.5mm2，当电缆长度超过1km时，导体截面积≥1.5mm2。

终端电阻

CAN口内置终端电阻，由面板开关切换。

接口保护

CAN接口具有显性超时保护和防雷击浪涌保护器，可重复性浪涌容量：Ipp=100A（10/700us，4kV），符合标准：ITU-TK20/21、VDE 0433，±15KV   ESD（静电）保护。

通讯协议

全面支持CAN、DeviceNet、CANopen、SDS、NMEA2000、SAE   J1939、SAE J2284等所有基于CAN接口的通讯协议。

通用参数

工作电压和功耗

支持电源端子单独供电和DeviceNet总线供电。供电电压：9～40VDC之间宽电压，不受电源电压波动的影响，

带电源极性接反保护和浪涌保护，产品内部经DC/DC隔离模块将外接电源与内部电路隔离，本产品的功耗约0.3W。

接口隔离

电源端口-CAN口-光口之间相互隔离。

防护等级

IP20

工作温度

-40℃～+85℃。

外形尺寸

85mm×49mm×100mm（长×宽×高）

重量

200克。

安装方式

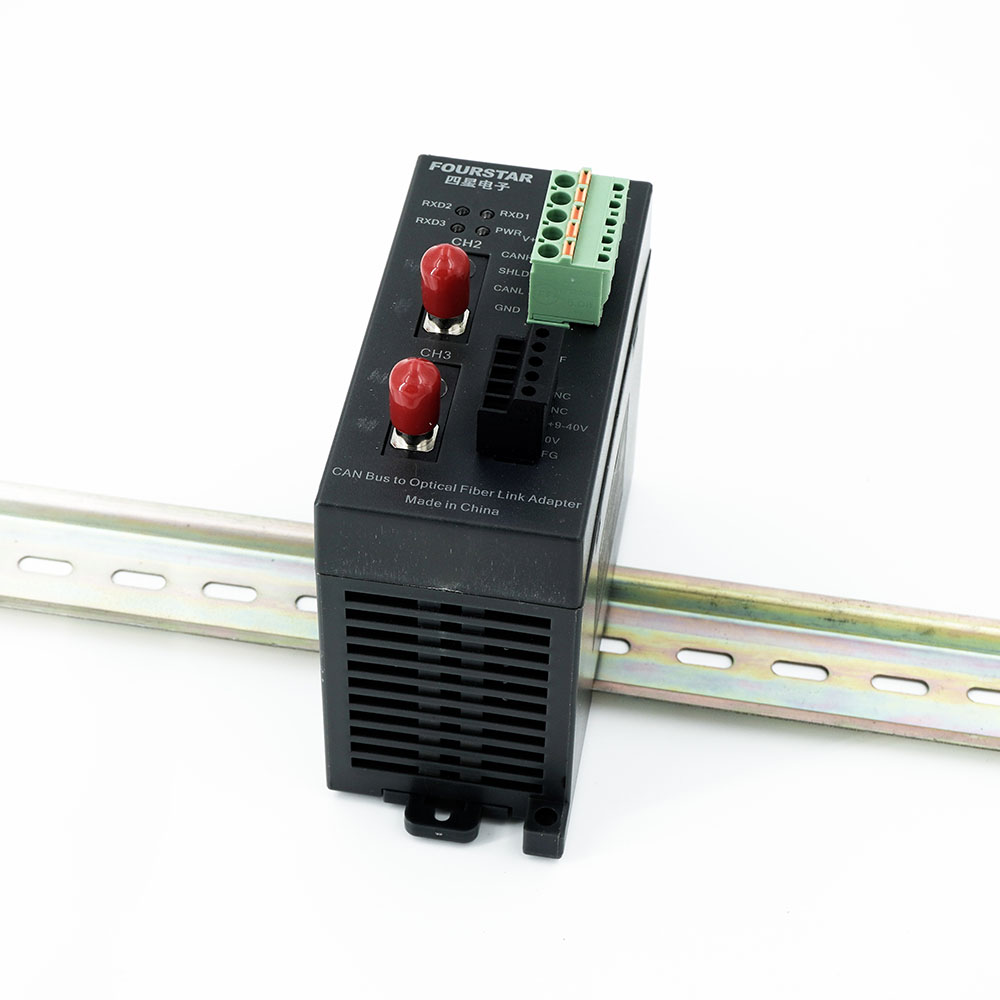

DIN35mm标准导轨安装或螺栓固定安装。
