关键词：APL交换机、APL介质转换器、APL仪表、E+H仪表、E+H流量计

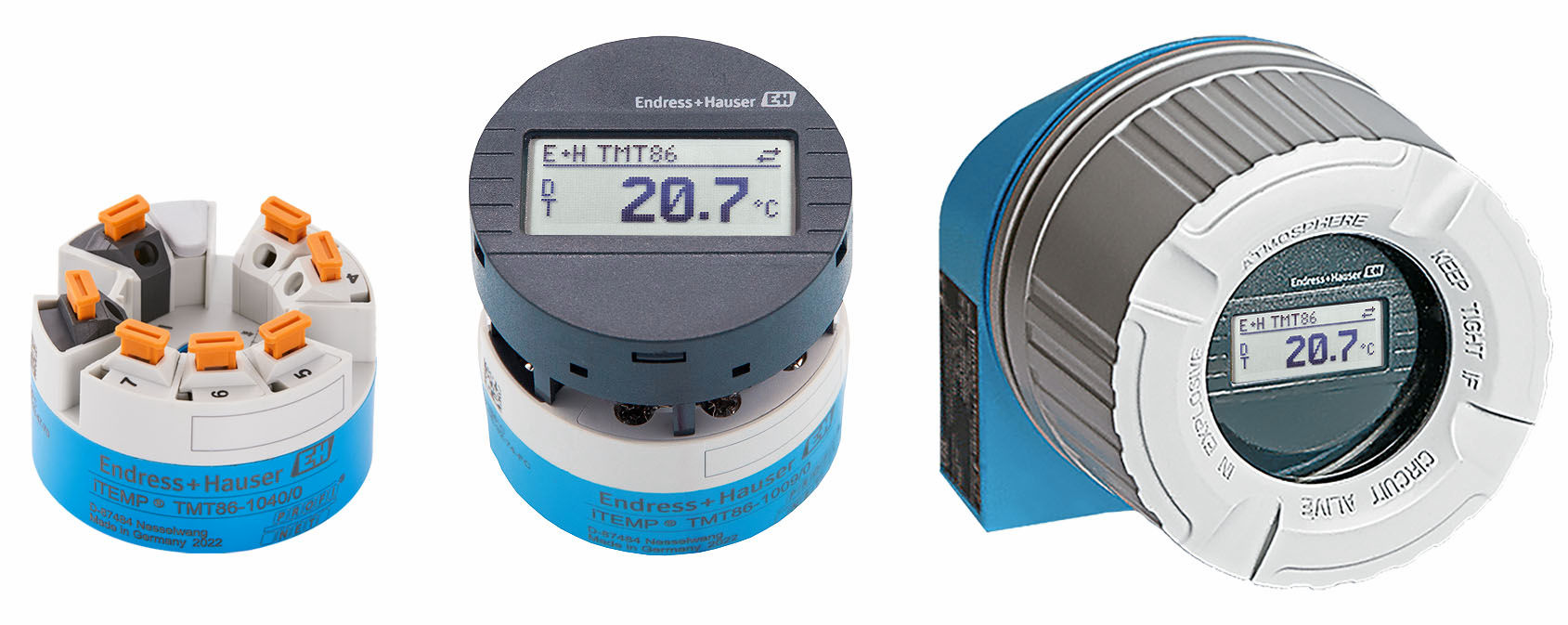

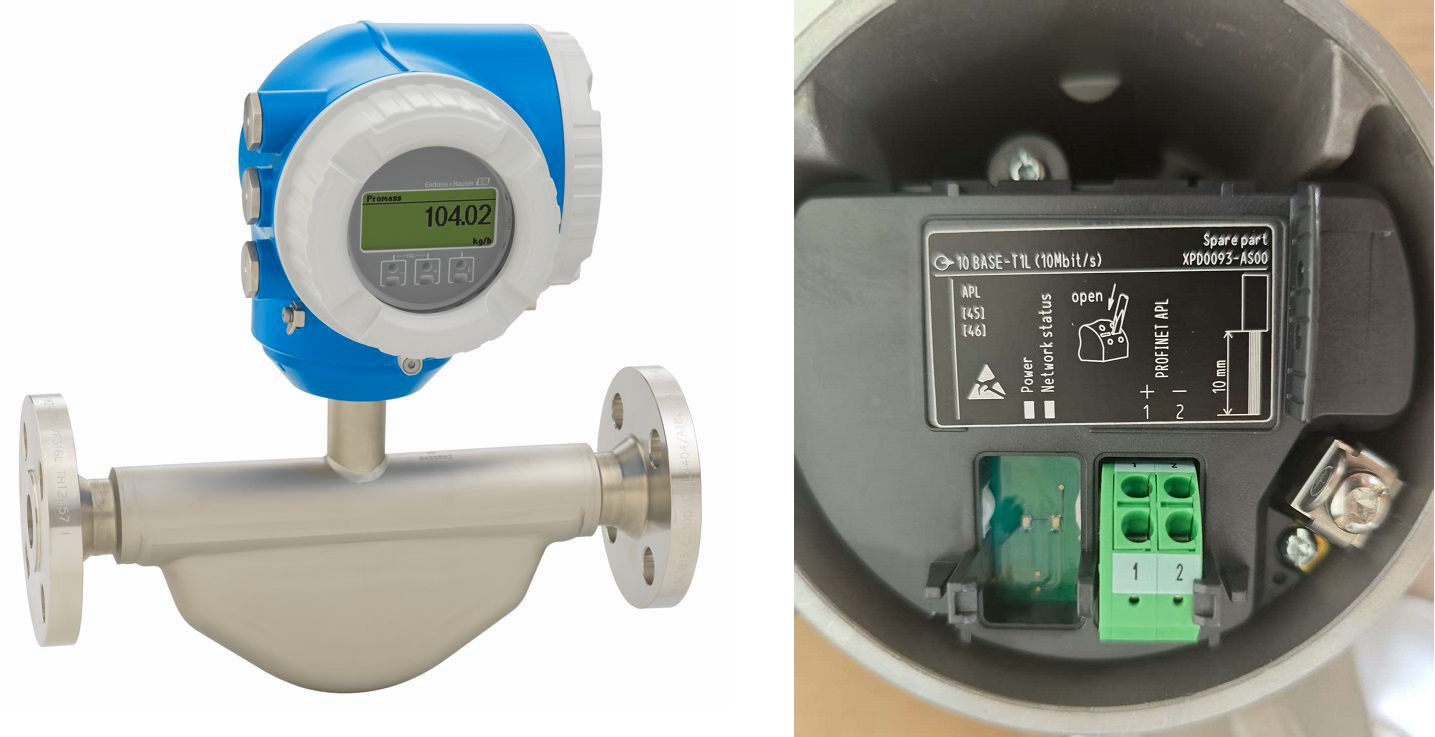

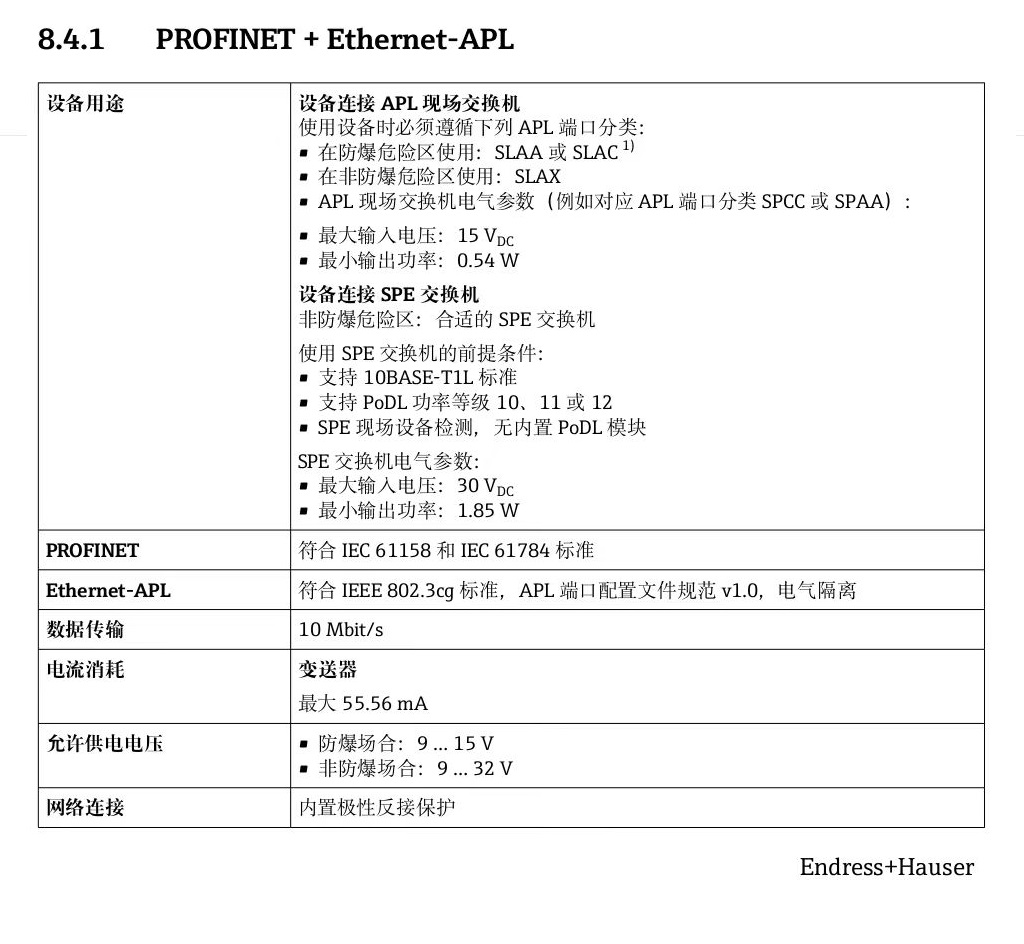

 现在越来越多的仪表采用了Ethernet-APL技术，用一对双绞线同时实现以太网数据通信和电力传输，典型的如E+H公司的E300流量计、TMT86温度变送器……等，这些仪表的特点是采用Ethernet-APL或单对以太网（SPE）接口+数据线供电（PoDL）技术，通信协议为PROFINET，其相关技术参数如下图所示：

上位PROFINET主站控制器的网口需要经网口到APL介质转换器或APL现场交换机，才能连接现场的APL仪表，同时要求APL介质转换器或APL现场交换机具备数据线供电（PoDL）功能，通过双绞线同时给仪表供电和数据通信。交换机不参与PROFINET组态，PROFINET主站直接访问仪表的IP地址。

四星电子APL介质转换器的型号是：IE-APL01，APL现场交换机的型号是：FO2G-IE3G-10T1L10。下面是这两款产品的详细资料链接：

IE-APL01：http://www.fourstar-dy.com/shows/10/167.html

FO2G-IE3G-10T1L10：http://www.fourstar-dy.com/shows/10/165.html

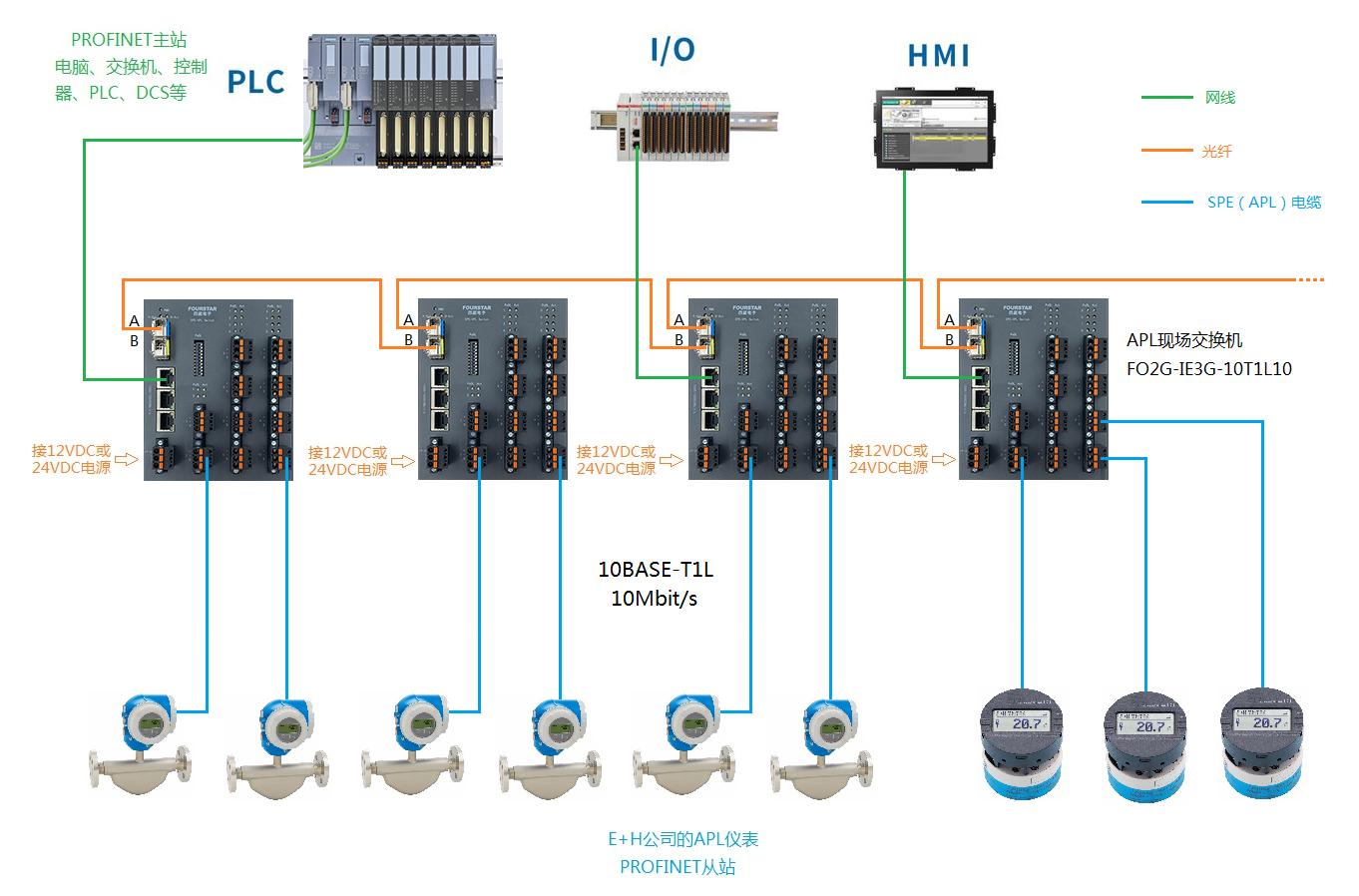

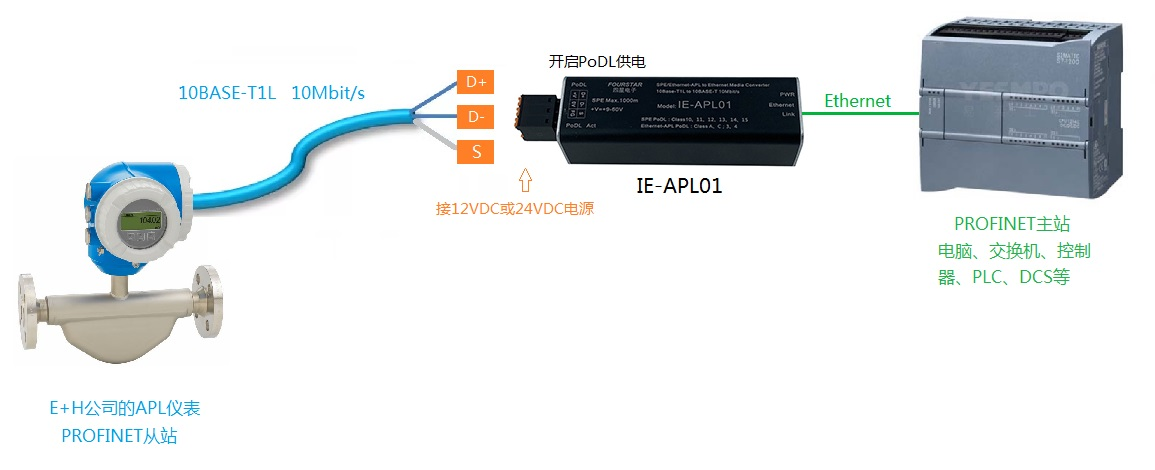

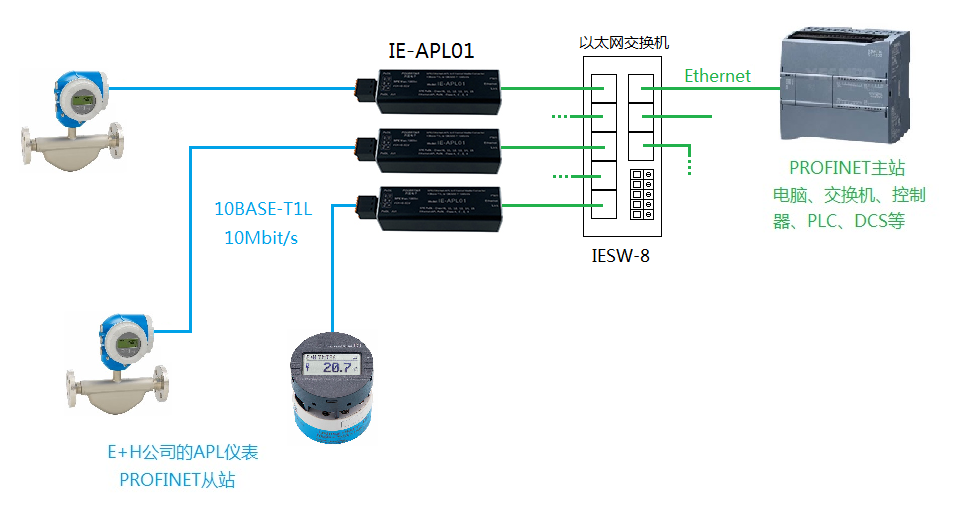

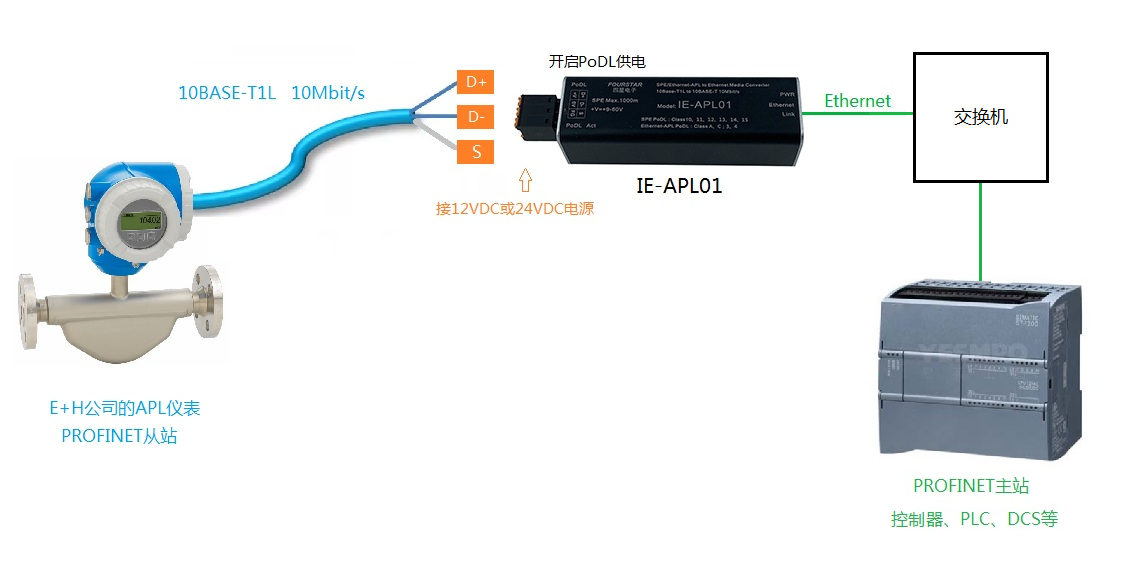

下面是E+H公司的APL仪表采用四星电子APL介质转换器和APL现场交换机，连接上位PROFINET主站控制器（PLC、DCS等）的各种连接拓扑，根据APL仪表要求的数据线供电电压来决定四星电子APL介质转换器和APL现场交换机的工作电源电压采用12VDC或是24VDC。
