把PoE以太网传输距离延长到1000米

德阳四星电子技术有限公司

关键词：单对以太网、10BASE-T1L转换器、延长PoE传输距离、野外PoE摄像头

众所周知，传统的PoE以太网（Power-over-Ethernet）通过八芯网线同时传输以太网数据和电力，省去了给终端设备单独供电的麻烦，已广泛应用于安防监控网络摄像头、WiFi无线AP、工业无线网关、IP网络电话、楼宇自动化、工业传感器、网络I/O模块等诸多场景。然而PoE的最大传输距离不能超过100米，对于100米以上距离，又无法得到供电的场所，只能望洋兴叹了，这成了限制PoE应用范围的梗。

采用单对以太网10BASE-T1L和PoE技术的结合，可以很好的解决这个问题，可将传统PoE以太网的数据和电力传输距离扩展到1000米，并完美支持现有的各种传统PoE终端设备。

基于10BASE-T1L的单对以太网（Single Pair Etherne，简称SPE）和以太网先进物理层Ethernet-APL（Ethernet Advanced Physical Layer，简称APL），仅通过一对双绞铜线进行以太网数据传输，最长距离可达1000米，还可同时通过该数据线供电（Power over Data Line，双绞线同时传输数据和电力，简称PoDL），该技术使用一根单对双绞线对终端设备传输数据和电力。SPE/APL物理层虽然为单对双绞线传输，在协议层仍然支持原有的IEEE802.3标准的各种上层协议，特别是专为工业自动化和楼宇自动化量身打造的10BASE-T1L  IEEE802.3cg标准，更能良好的支持所有的各种上层工业以太网协议。

四星电子为解决传统PoE以太网传输距离受限的问题，推出了单对以太网10BASE-T1L到国标PoE以太网转换器PoE-10T1L，SPE/APL端作为受电端口（PD）用一根双绞线同时传输以太网数据信号和电力，最大传输1000米，带宽10Mbps。以太网RJ45带宽10/100Mbps自适应，支持国标PoE供电输出（PSE），符合IEEE802.3af/at标准，自动识别国标PD终端设备，最大输出功率30W。广泛用于不便于单独给终端供电的PoE长距离传输，如PoE网络摄像头、PoE无线AP、PoE网络电话IP话机、PoE工业智能相机、PoE边缘I/O模块、各种PoE传感器，各种网络I/O模块等诸多场景……

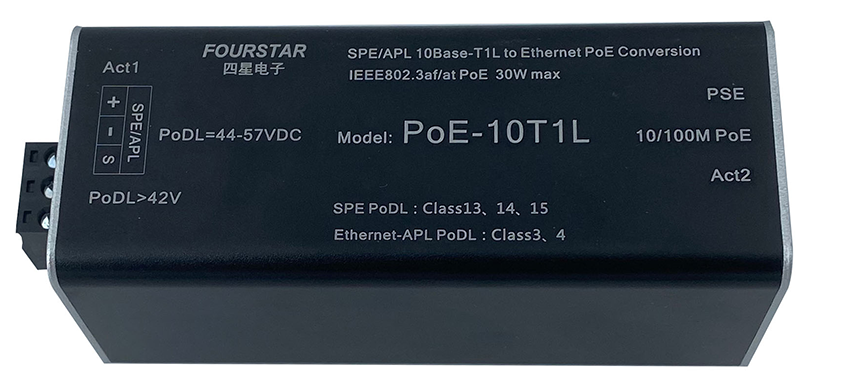

PoE-10T1L转换器

应用场景

将传统PoE以太网传输距离延长到1000米

■ 高速公路边坡、大型厂区外围、水库、河道、林场、矿山、机场、油田等广阔区域 ■ 安防监控  ■ 工业自动化   ■ 楼宇自动化   ■ 安全系统   ■ 交通控制系统   ■ 工业物联网

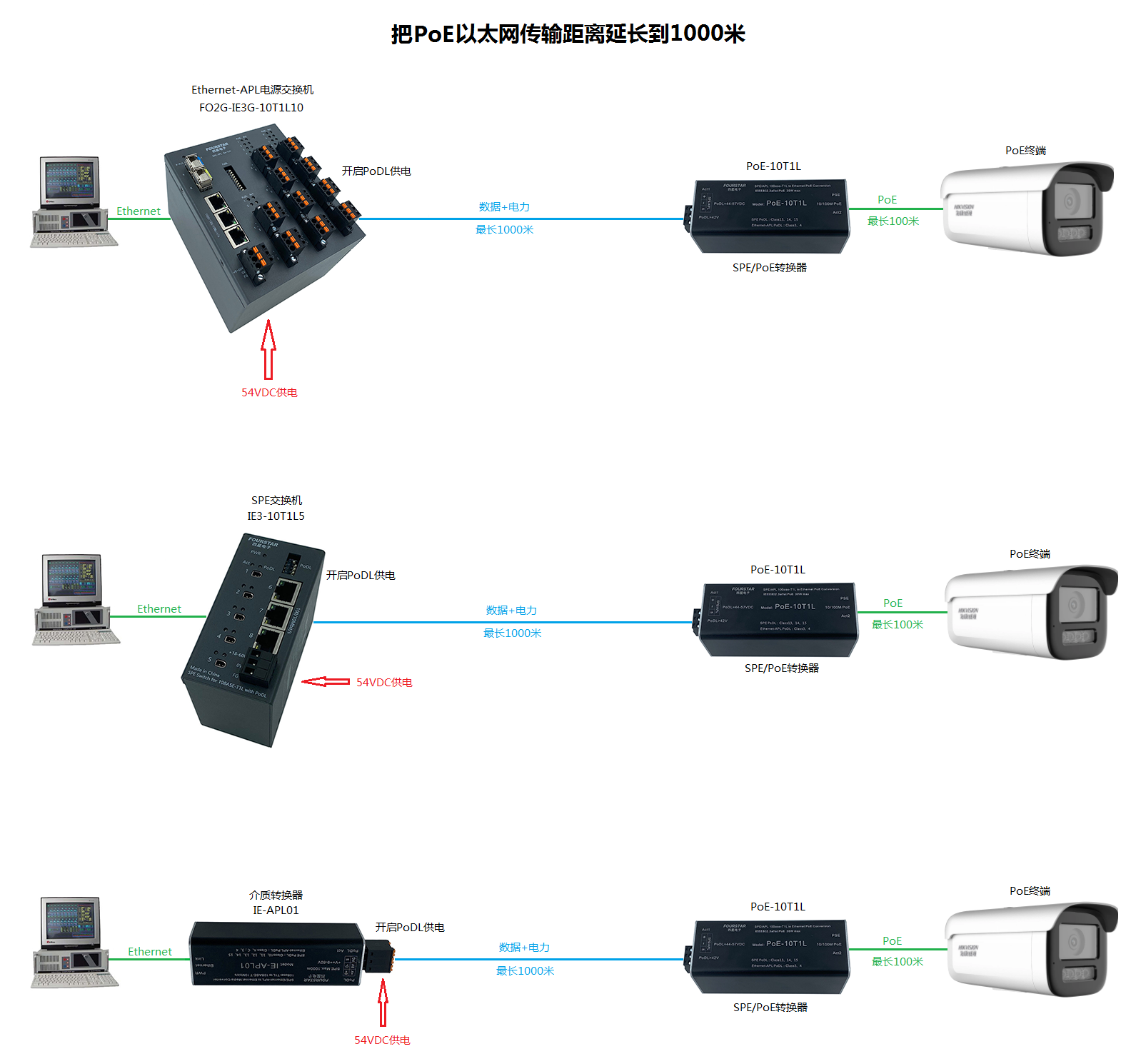

下面是PoE-10T1L转换器的各种连接拓扑，上游可以是SPE交换机（54V供电，设置强制数据线供电），也可以是Ethernet-APL电源交换机（54V供电），或者是以太网到SPE/APL介质转换器。PoE终端设备可以是PoE网络摄像头、PoE无线AP、PoE网络电话IP话机、PoE工业智能相机、PoE边缘I/O模块、各种PoE传感器，各种网络I/O模块等。

关于PoE-10T1L转换器和上游SPE/APL交换机的详细资料请访问四星电子官网。
