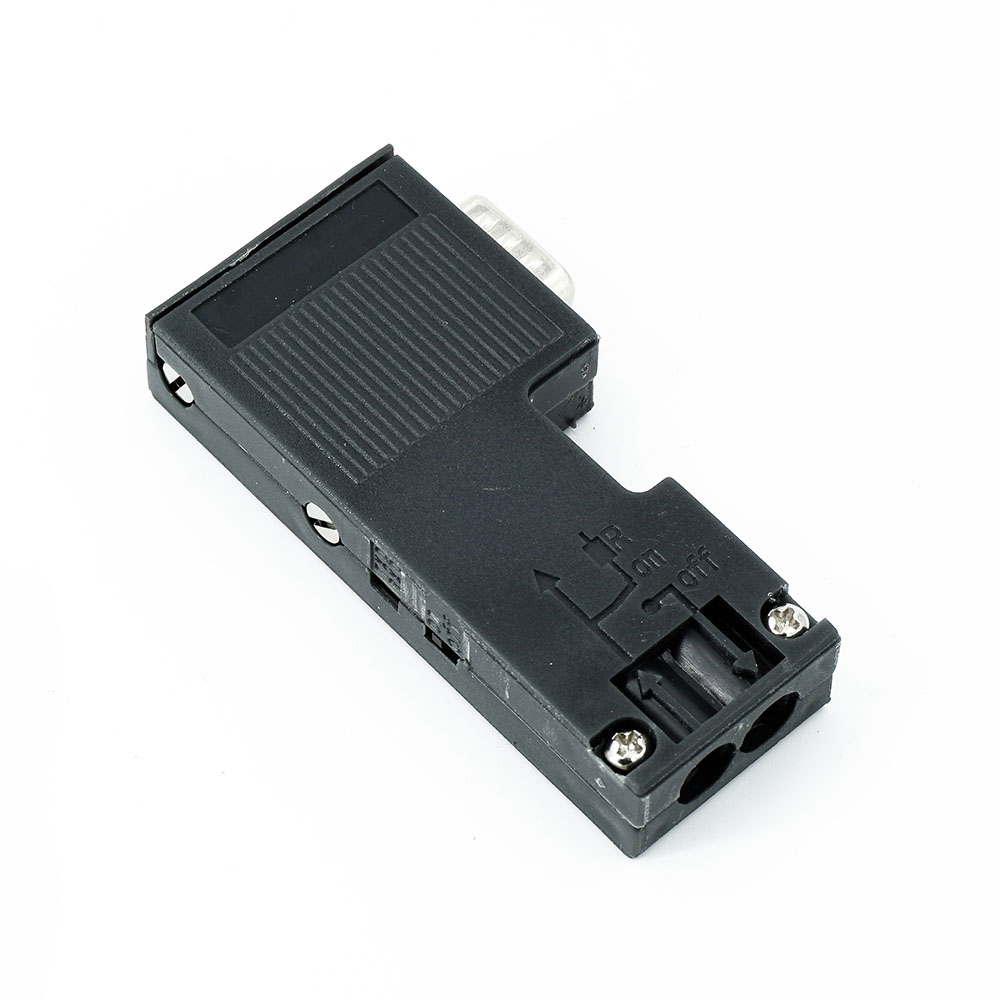

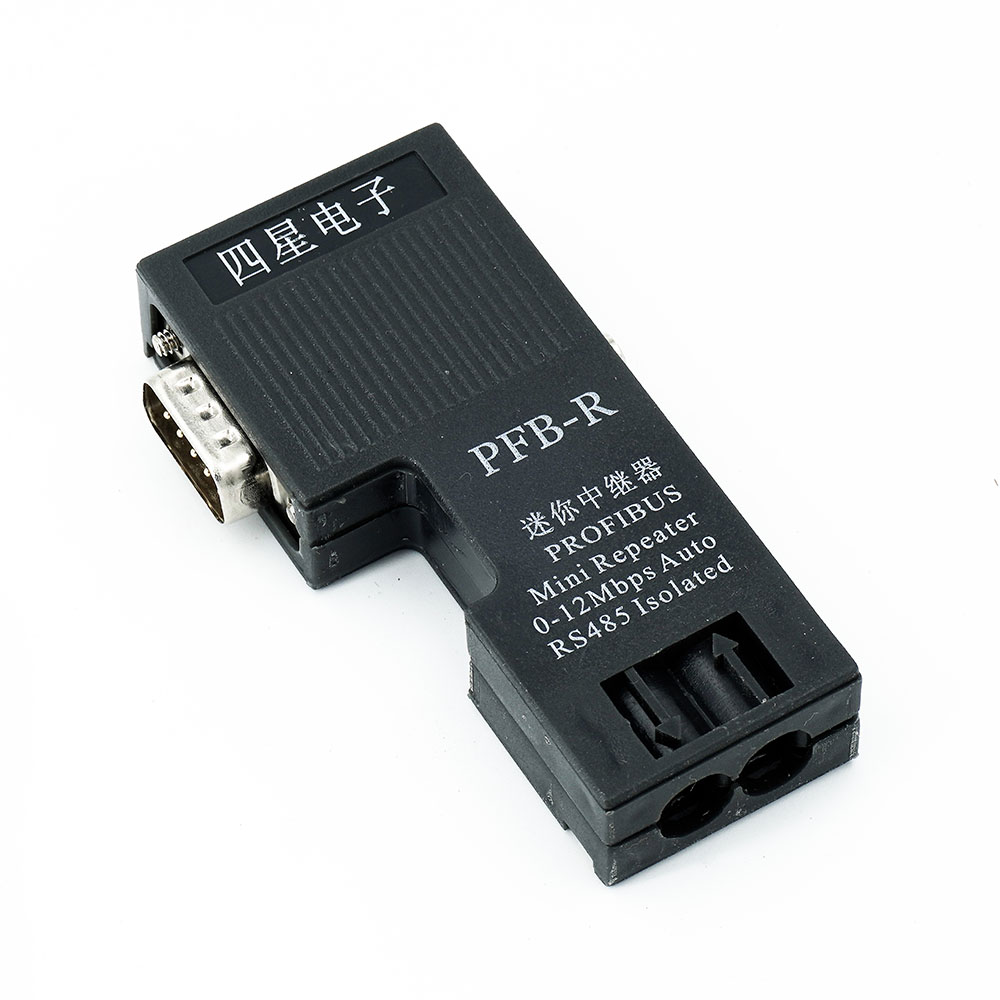

产品简介
迷你型PROFIBUS/MPI/PPI中继器，外形同PROFIBUS总线连接器插头，速率0～12Mbps自适应，直接插入设备的PROFIBUS或MPI/PPI插座而无需另外供电。双向延长通信距离和增加站点数符合PROFIBUS标准并可实现总线分支等混合型网络拓扑结构，电源-RS485-RS485全隔离，防雷击浪涌，带通信指示灯。
技术参数
● 隔离电压：1000VDC，电源对RS485和RS485对RS485全隔离。
● 电源：自动选择PLC的编程口或PROFIBUS-DP插座（DB9F孔座）的7脚（+）和2脚（-）提供的24VDC±10%电源供电，或6脚（+）和5脚（-）提供5VDC±10%电源供电。
● 功耗：PFB-R的功耗不大于0.5W。
● 通信速率：0～12Mbps无延时自动适应。
● 集成终端和偏置电阻、数据通信指示灯。
● 各个传输速率下每段的最大通信距离符合PROFIBUS标准：
传输率（bit/s） | 9.6K | 19.2K | 45.45K | 93.75K | 187.5K | 500K | 1.5M | 3M | 6M | 12M |
最大电缆长度（米） | 1200 | 1000 | 400 | 200 | 100 | |||||
● 二个RS485端口具有防雷击浪涌保护器，可重复性浪涌容量：Ipp=100A（10/700us，4KV），符合标准：ITU-TK20/21、VDE 0433。±15KV ESD（静电）保护。
● 工作温度：-40～+85℃。
● 外形尺寸：80mm×16mm×40mm（长×宽×高），重量：50克。
● 安装方式：直接插入设备的PROFIBUS/MPI/PPI插座。

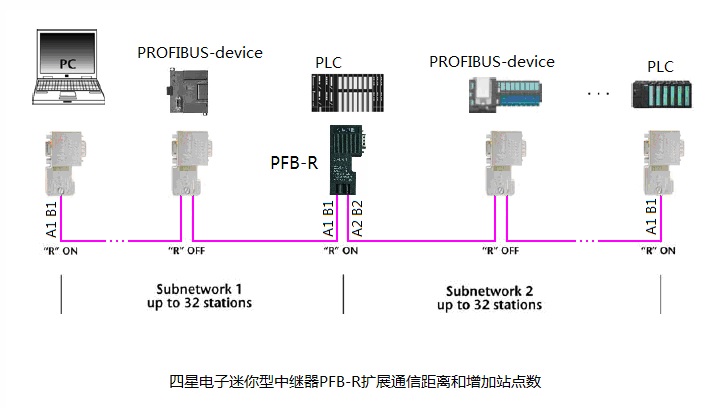

应用拓扑
