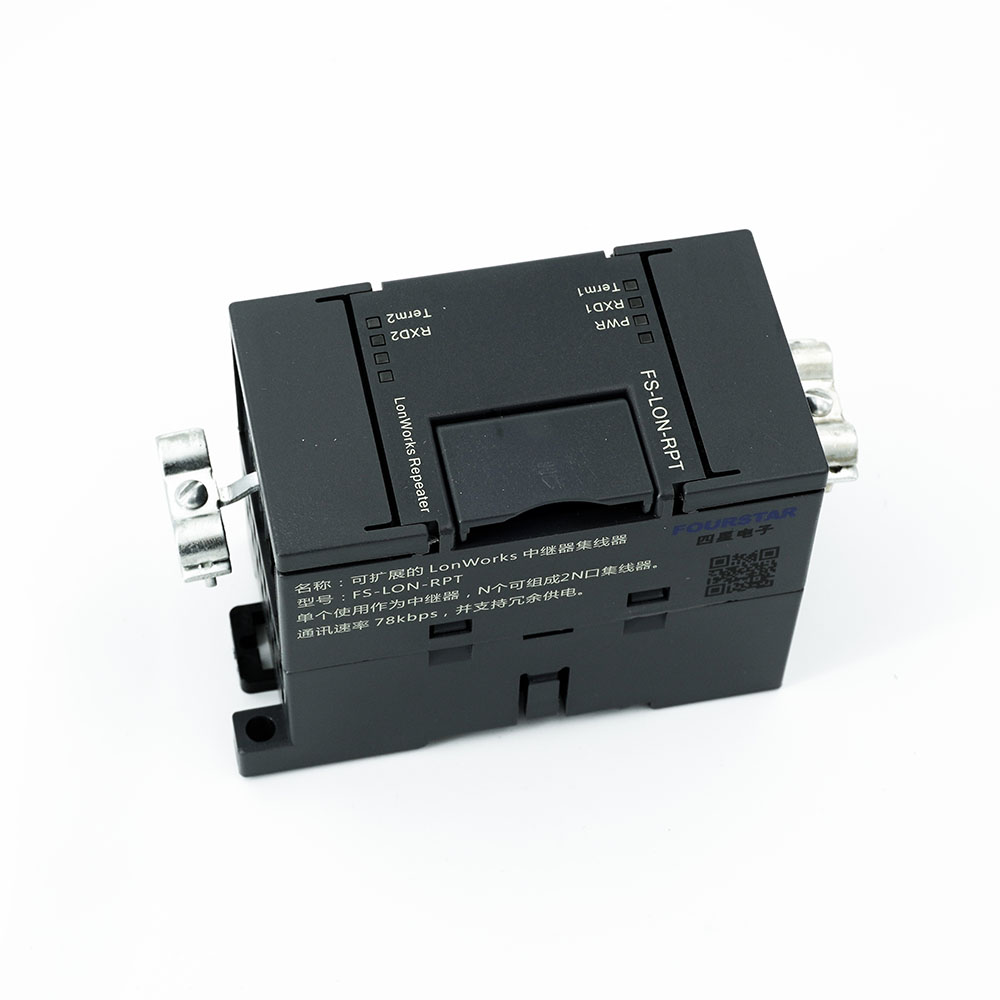

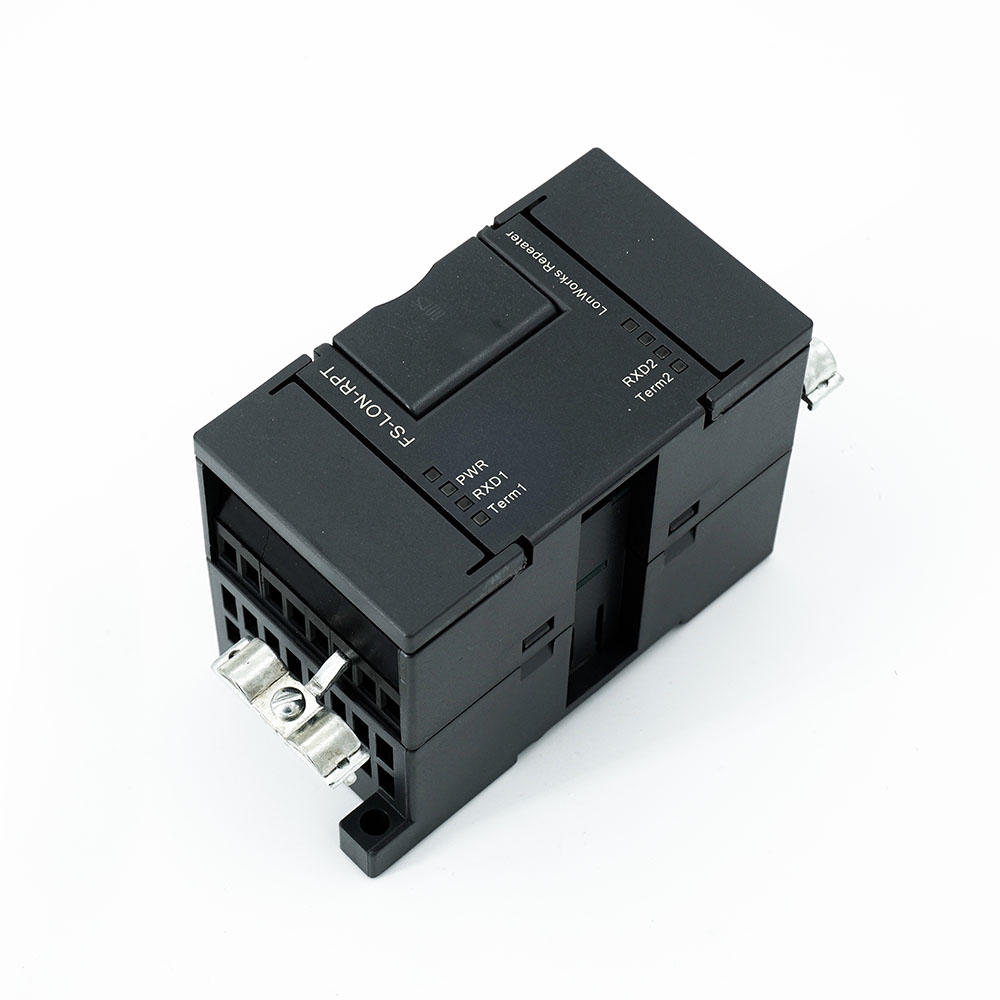

产品简介
可扩展的LonWorks中继器集线器。单个使用为中继器，N个可组成2N口集线器，通讯速率78kbps，并支持冗余供电。可实现LonWorks总线型、星形、环形和混合型及自由拓扑结构，方便网络布线，无延时数据透明传输，双向延长通信距离符合LonWorks标准，带通信指示灯，9～40VDC宽电压供电，电源-LON1-LON2全隔离。标准导轨安装。
技术参数
参数分类 | 项 目 | 指 标 |
接口参数
| 接口类型 | 符合LonWork标准的接线端子，变压器隔离，无极性。 |
双绞线类型 | IV类双绞线，推荐Belden8471。 | |
收发器类型 | 采用FTT-10A双绞线收发器。 | |
拓扑结构 | 自由拓扑（树形、星型、环形、混合型）、总线拓扑。 | |
通讯速率 | 78kbps。 | |
数据编码 | 曼彻斯特编码。 | |
网络类型 | TP/FT-10，单终端自由拓扑和双终端总线拓扑。 | |
电缆最大传输距离 | 双终端总线拓扑2700米，单终端自由拓扑500米。 | |
通讯指示 | 每个双绞线端口具有数据接收指示灯和终端匹配连接指示灯。 | |
接口保护 | 每个双绞线接口具有浪涌保护器。 | |

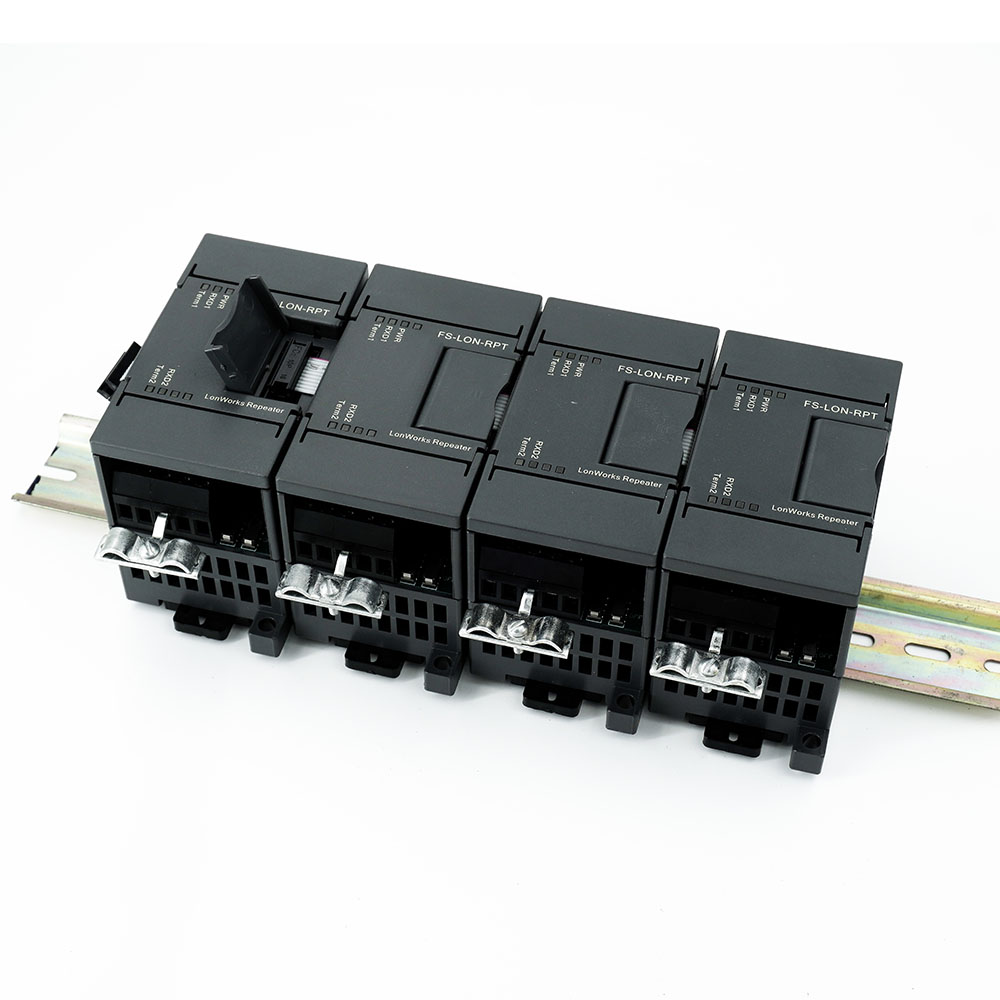

可扩展数量 | 单个使用作为中继器，N个可组合成2N口集线器。最多可以扩展10台FS-LON-RPT组合成20口集线器。 | |
通讯协议 | 物理层透明传输，支持所有基于LonWorks的上层协议。 | |
通用参数
| 工作电压和功耗 | DC9～40V宽电压供电，功耗1W，集线器支持冗余供电。 |
接口隔离 | 电源端口―双绞线接口1―双绞线接口2三方相互隔离，隔离电压1500VDC。 | |
防护等级 | IP20 | |
工作温度 | -40℃～+85℃。 | |
外形尺寸 | 80mm×46mm×63mm（长×宽×高）。 | |
重量 | 110克。 | |
安装方式 | DIN35mm标准导轨安装。 | |

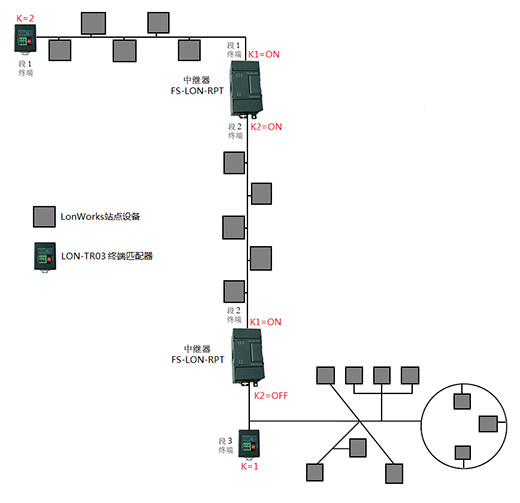

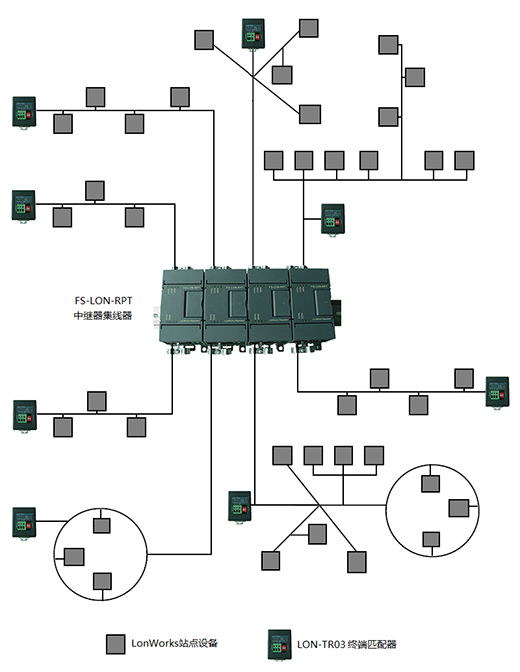

应用拓扑
