产品简介

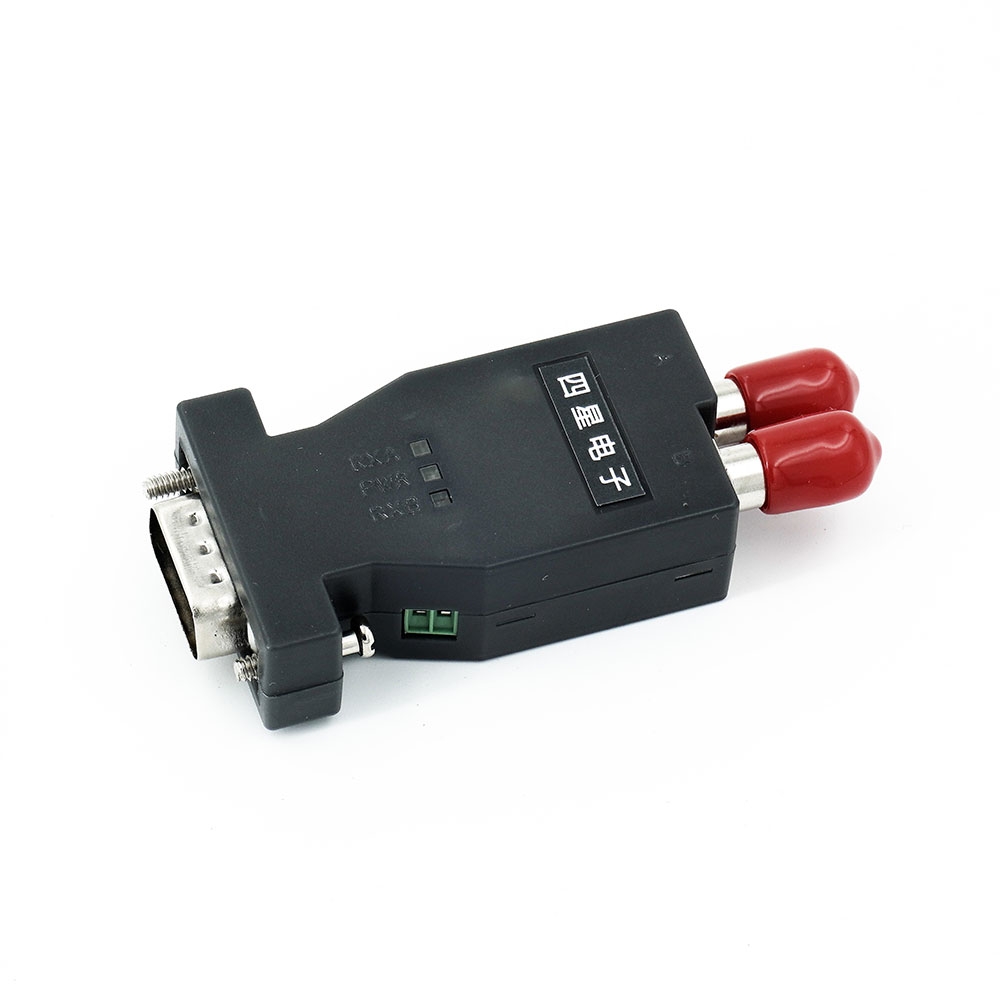

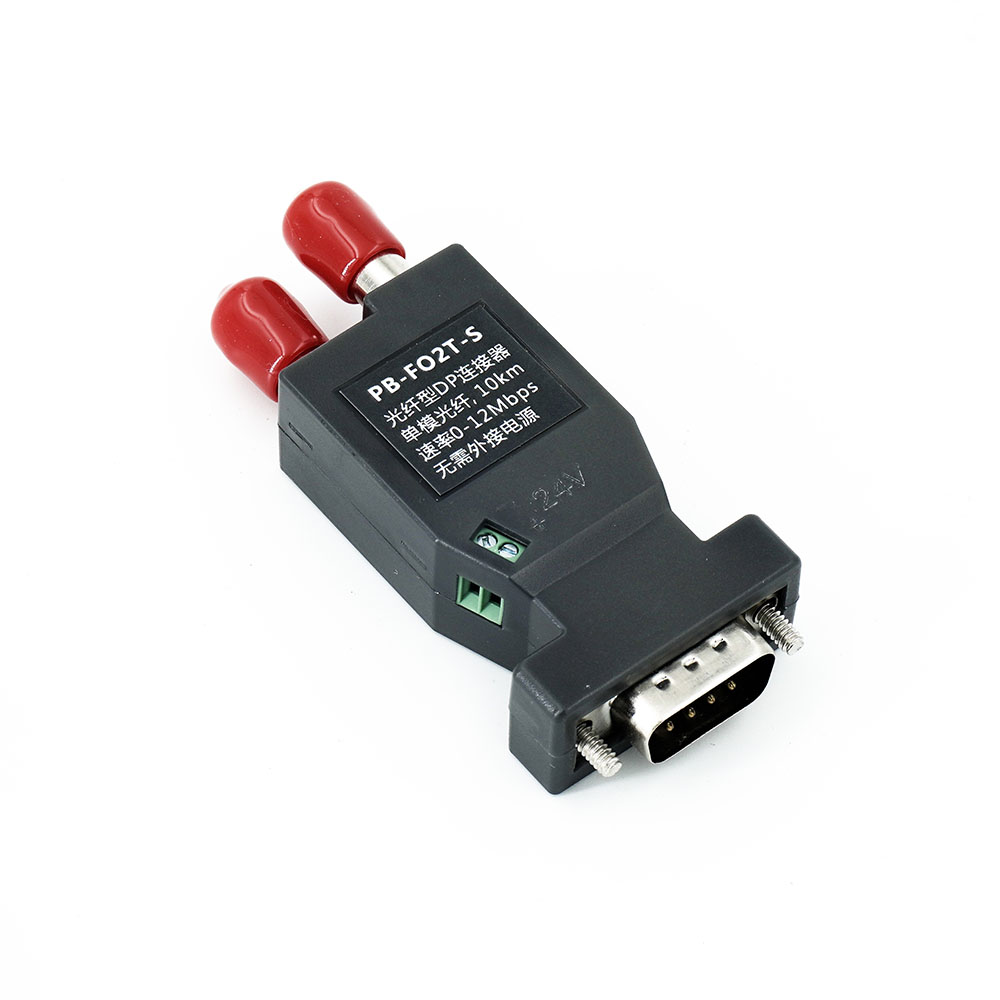

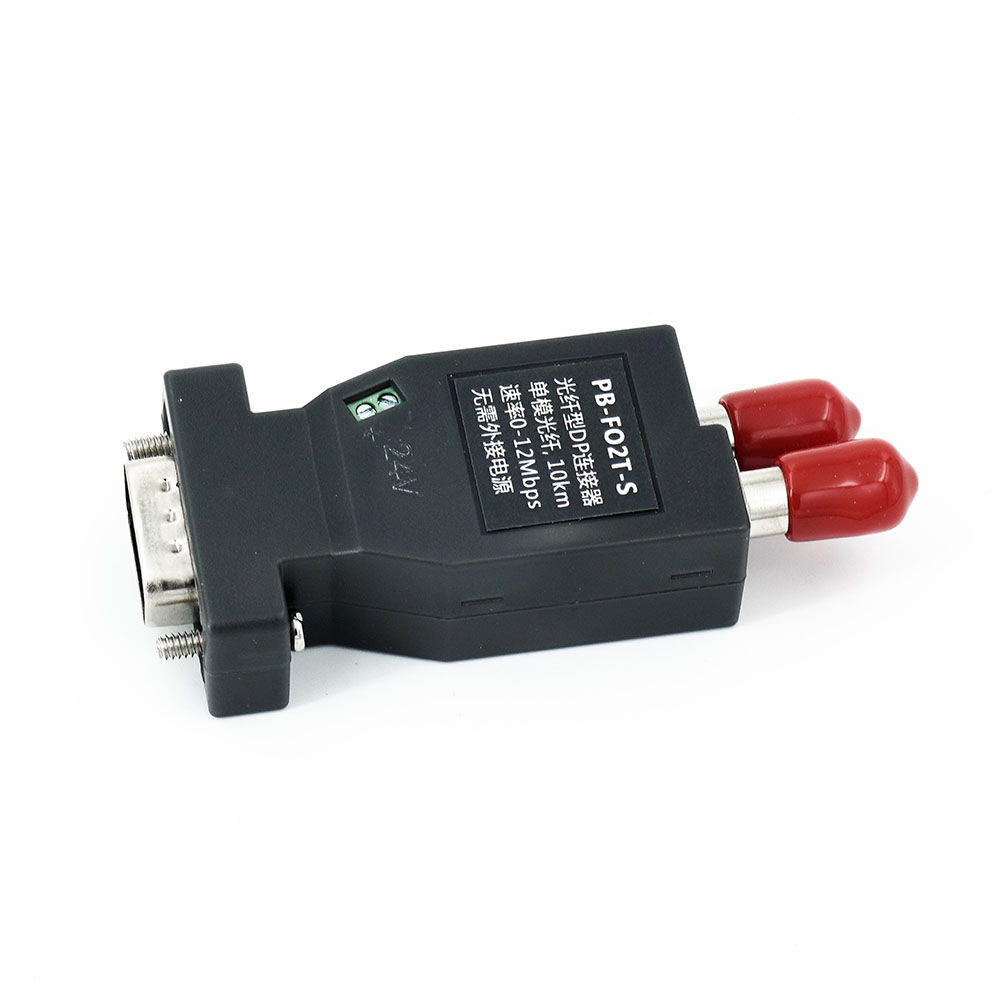

光纤型PROFIBUS总线连接器（单模）。1电2光，单纤传输，180度直插安装，体积更小适合狭窄空间。实现PROFIBUS信号高速远距离传输，彻底解决通讯中的电磁干扰、地线环路干扰和雷电破坏等工程难题。直接插设备的PROFIBUS/MPI/PPI插座，或插到总线上带编程口的总线连接器上，无需再外接电源，速率0～12Mbps自适应，可组成总线型、星形和混合型光纤网络，使用非常方便灵活。ST光纤接头，适用光纤：单模 9/125、10/125、8.3/125um，光纤传输距离：0～10km。本产品具有外接24VDC电源端子，当设备的DP插座没有电源输出时则可外接24VDC电源。
技术参数
参数分类 | 项 目 | 指 标 |
光口参数
| 光口数量 | 双光口（A光口和B光口），单纤双向传输。 |
光纤类型 | 单模9/125、10/125、8.3/125um。产品型号：PB-FO2T-S | |
多模62.5/125um、50/125um。产品型号：PB-FO2T-M | ||
光纤接口 | ST光纤接头，不支持其它光纤接头。 | |
波长 | A光口：1310nm发/1550nm收；B光口：1550nm发/1310nm收。 | |
发射光功率 | -6dBm。 | |
接收光灵敏度 | -18dBm。 | |
光纤最大传输距离 | 单模光纤10公里，多模光纤2公里。 | |
电口参数 | 接口类型 | 符合PROFIBUS-DP标准的DB9M插头。 |
通讯速率 | 0～12Mbps无延时自适应。 | |
电缆最大传输距离 | 与通讯速率密切相关，见表2-2。 | |
接口保护 | RS485端口具有浪涌保护器和±15KV ESD（静电）保护。 | |
通讯协议 | PROFIBUS-DP、MPI、PPI、MODBUS、RS485自由口协议等。 | |
通用参数
|
工作电压和功耗 | 由设备的PROFIBUS/MPI/PPI插座上的7脚和2脚输出的24VDC电源供电，或6脚和5脚输出的5VDC电源供电，自动选择，24VDC与5VDC之间经DC/DC隔离电源模块进行隔离。功耗0.3W。 如果设备的DP插座无电源输出时，可以在产品的电源端子上外接24VDC±10%电源给产品供电。 |
接口隔离 | 电源端口-RS485口-光口三方相互隔离，隔离电压1500VDC。 | |
防护等级 | IP50 | |
工作温度 | -40℃～+85℃。 | |
外形尺寸 | 75mm×17mm×33mm（长×宽×高）。 | |
重量 | 30克。 | |
安装方式 | 直接插接设备的PROFIBUS/MPI/PPI插座。 | |

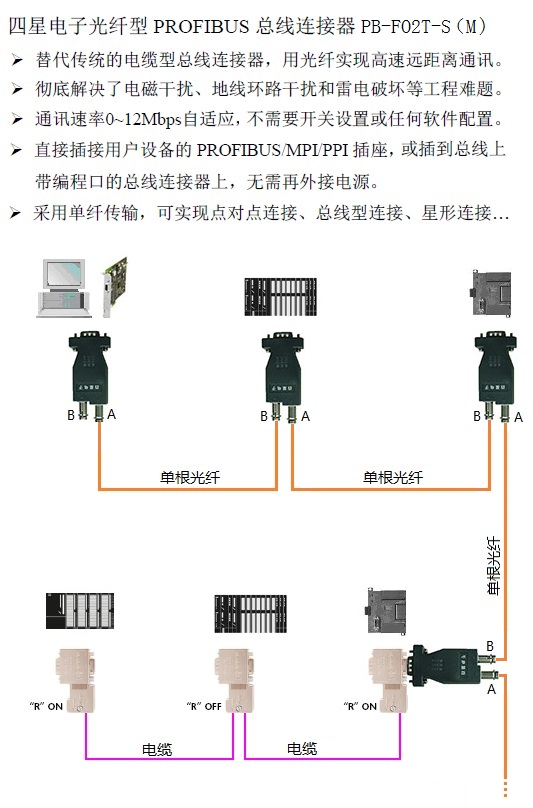

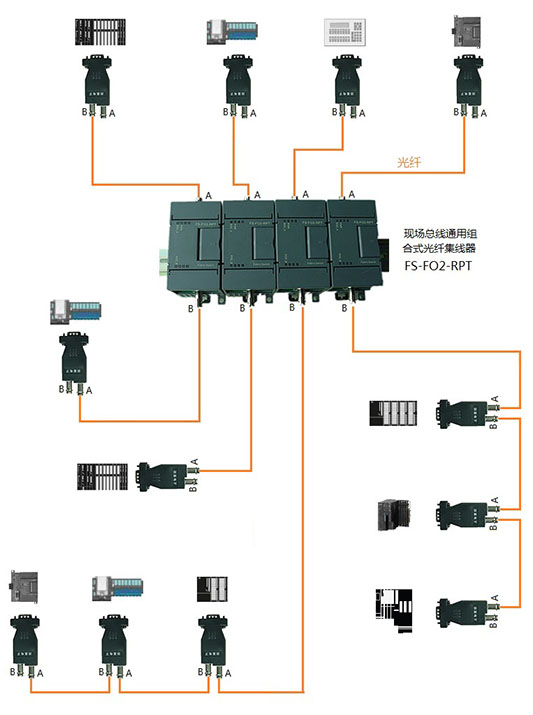

应用拓扑
