产品简介

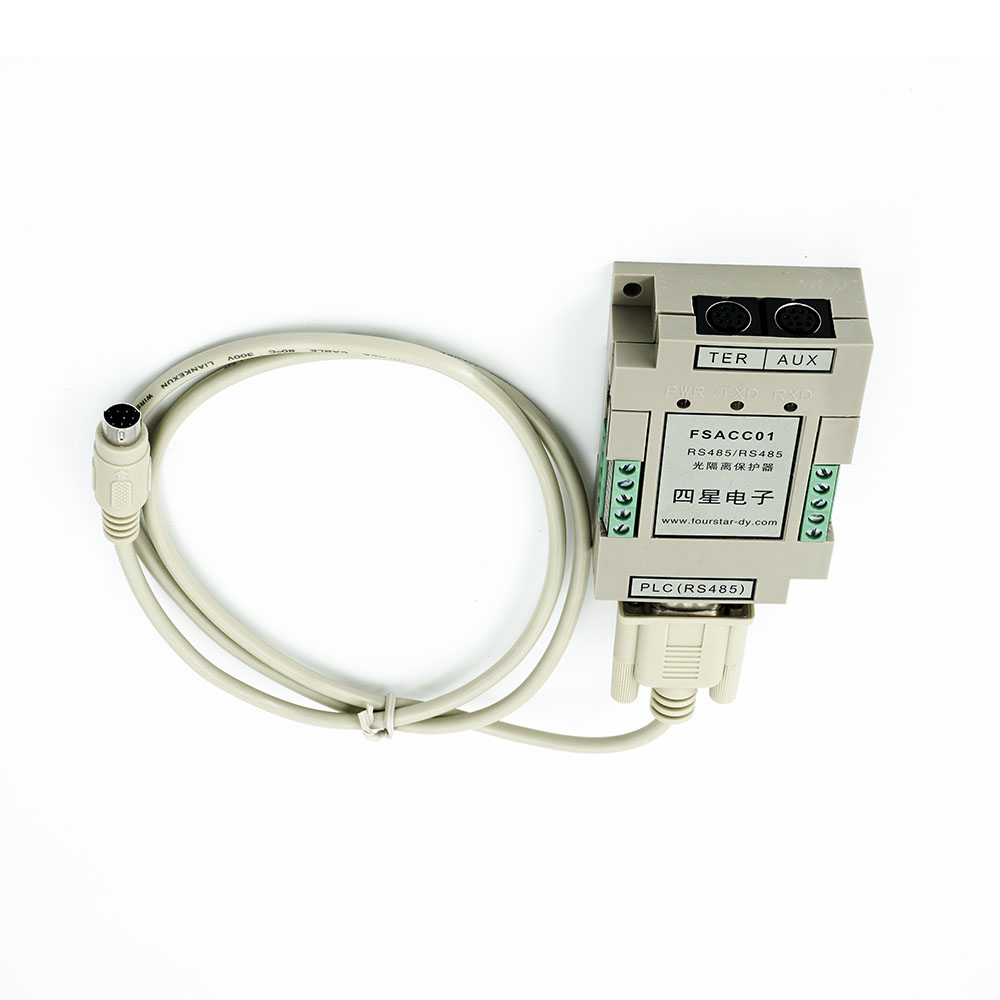

Modicon（施耐德） TSX系列PLC用RS485通信口光隔离接线盒，带终端电阻和总线分支接线端子，完全兼容施耐德TSXPACC01，防雷击、抗干扰，支持多点通信，最大通信距离可达2公里。

技术参数

1. 电源：5VDC，1W，由PLC的TER口供电。
2. 最大通讯距离：3000米（4800bps时），2000米（9600bps时）。
3. 最大通讯速率：0～250kbps,自适应。
4. 总线上可挂64个RS485收发器(64个以上需申明，最多可带512个)。
5. 具有瞬变电压抑制功能，能承受功率高达600W的瞬态过压，能防雷电和抗静电放电冲击。
6. 限斜率驱动器，使电磁干扰减到最小，并能减少传输线终端不匹配引起的反射。
7. 接收器输入端开路故障保护。
8. 具有热关断功能。
9. 隔离电压：1000VDC （最高可做到 3000VDC ，订货时需声明）。
10.工作温度：-20～75℃。
11.重量：100克。
12.外形尺寸：85×55×25。

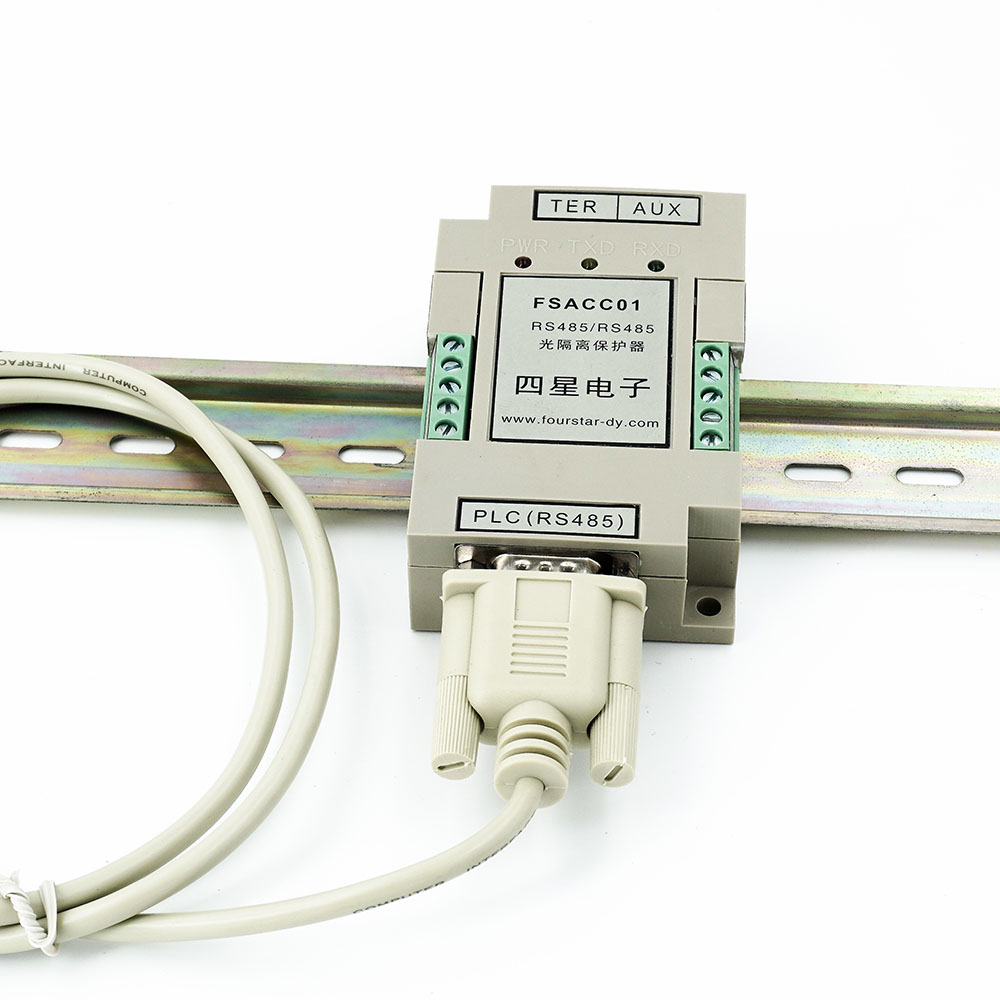

13.安装方式：35mm标准导轨安装和螺栓孔安装。

应用拓扑
