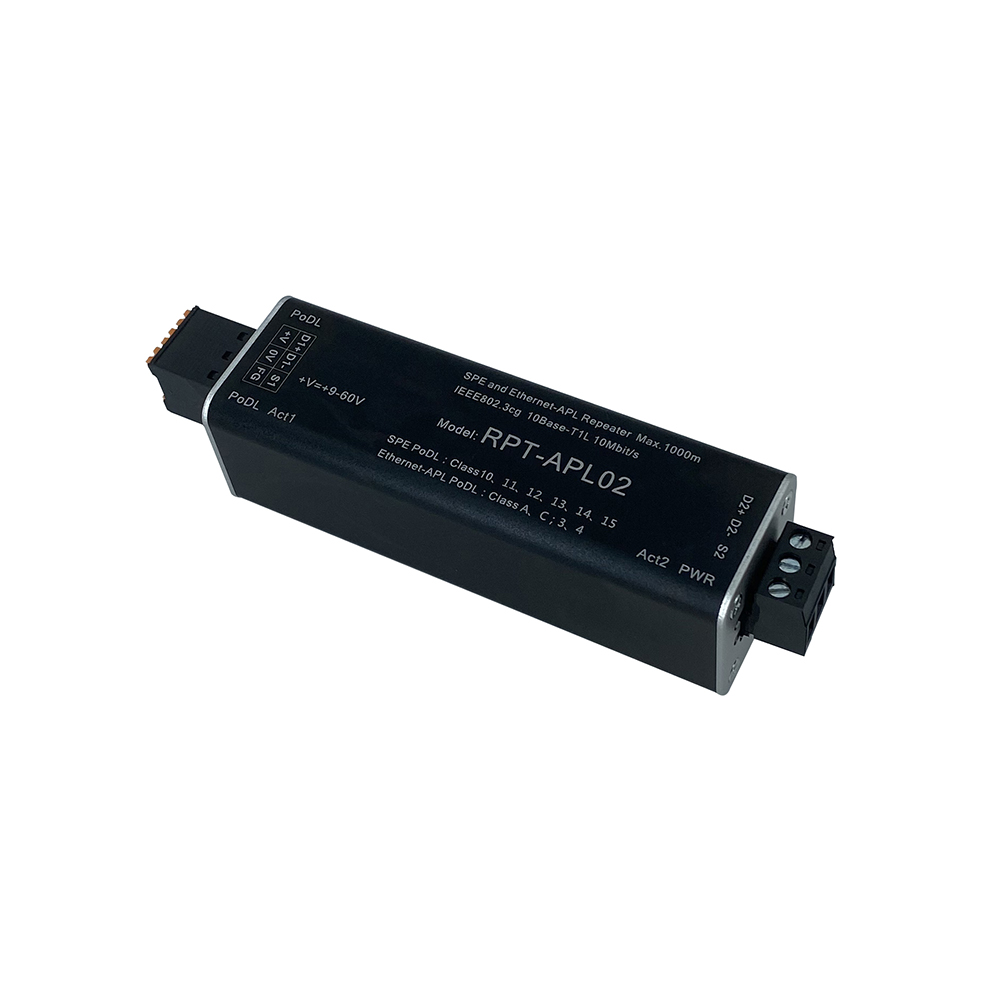

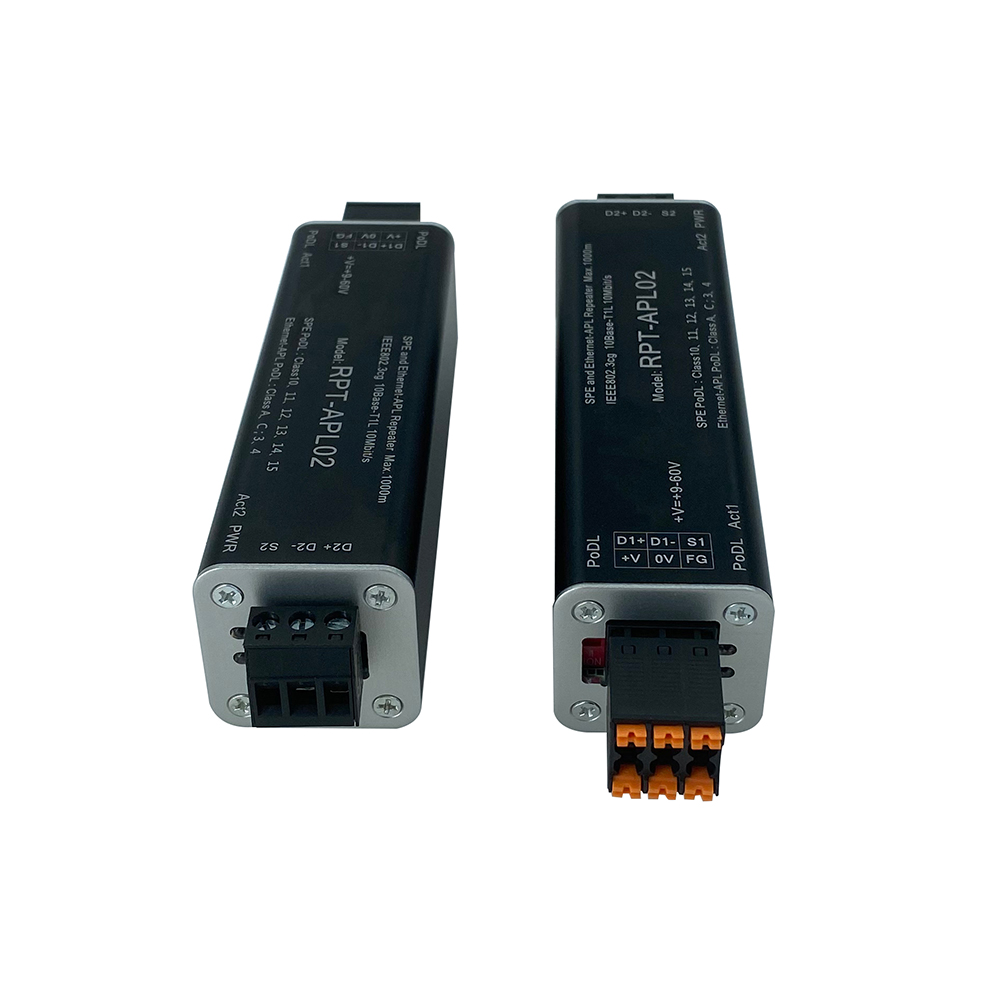

产品简介
Ethernet-APL和单对以太网（SPE）通用中继器。用于中继放大延长APL干线或支线，或者延长SPE通信距离，最大双向延长1000米（与负载功耗和电缆相关），具有2个符合IEEE802.3cg，10Base-T1L标准的10M单对以太网口（接线端子），支持数据线供电（PoDL），支持APL功率等级Class A、C、3、4，支持SPE功率等级Class10、11、12、13、14、15，工作电源电压9～60VDC，功耗约0.5W，-20℃～+75℃工作温度，DIN35标准导轨安装。当双绞线较长或较细引起电力传输能力不够时，可用本中继器来接续电力。
技术参数
参数分类 | 项 目 | 指 标 |
APL/SPE单对以太网接口D2+、D2-
| 接口类型 | 3Pin5.08接线端子。 |
传输速率 | 10Mbit/s全双工，10BASE-T1L，IEEE802.3cg-2019。 | |
APL/SPE 信号峰峰值 | 出厂默认信号峰峰值Vpp=1.0V。 如需Vpp=2.4V可取下电路板上插针J2的短路帽（跳线帽）。 | |
传输介质 | SPE单对双绞线电缆，26AWG（0.14mm2）～ 14AWG（2mm2）。 | |
最大传输距离 | 1000米。 | |
连接指示 | APL/SPE端口状态指示灯Act2、电源指示灯PWR。 | |
PoDL供电 | 该端口（D2+、D2-接口）没有PoDL供电。 | |
APL/SPE单对以太网接口D1+、D1- | 接口类型 | 6Pin5.08接线端子。 |
传输速率 | 10Mbit/s全双工，10BASE-T1L，IEEE802.3cg-2019。 | |
APL/SPE 信号峰峰值 | 出厂默认信号峰峰值Vpp=1.0V。 如需Vpp=2.4V可取下电路板上插针J1的短路帽（跳线帽）。 | |
传输介质 | SPE单对双绞线电缆，26AWG（0.14mm2）～ 14AWG（2mm2）。 | |
最大传输距离 | 1000米。如果使用PoDL供电，则距离受功率和电缆截面积限制。 | |
连接指示 | APL/SPE端口状态指示灯Act1、PoDL数据线供电指示灯。 | |
PoDL功率等级 | 支持PoDL供电输出或输入，即可作为供电端也可作为受电端。 工作电源电压为24VDC时支持SPE功率等级Class 10、11、12。 工作电源电压为54VDC时支持SPE功率等级Class 13、14、15。 工作电源电压为12VDC时支持APL功率等级Class A、C。 工作电源电压为50VDC时支持APL功率等级Class 3、4。 | |
APL/SPE通讯协议 | IEEE802.3cg-2019，10Base-T1L，物理层数据透明传输，支持所有以太网上层协议，如PROFINET、MODBUS TCP/IP、Ethernet/IP、CC-Link IE、POWERLINK 等。 | |
通用参数
| 工作电压 | |
功耗 | 本产品本身功耗约0.5W，使用PoDL供电时的功率为受电设备功率再加40%以上的富余量。 | |
接口隔离 | D2+、D2-接口与D1+、D1-接口之间相互隔离，D2+、D2-接口与电源端口隔离，隔离电压1500VDC。D1+、D1-接口与输入工作电源端口之间没有电隔离。 | |
防护等级 | IP20 | |
工作温度 | -20℃～+75℃。 | |
外形尺寸 | 100mm×32mm×32（长×宽×高），重量100克。 | |

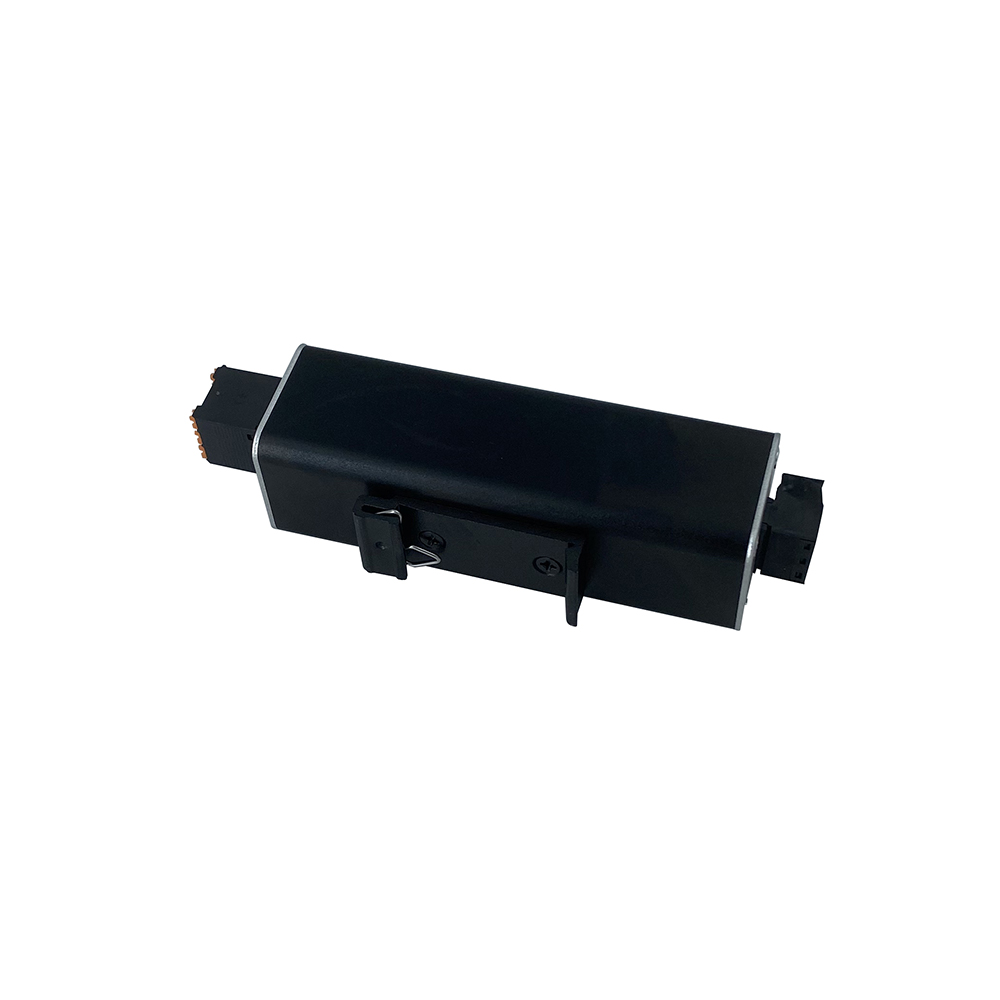

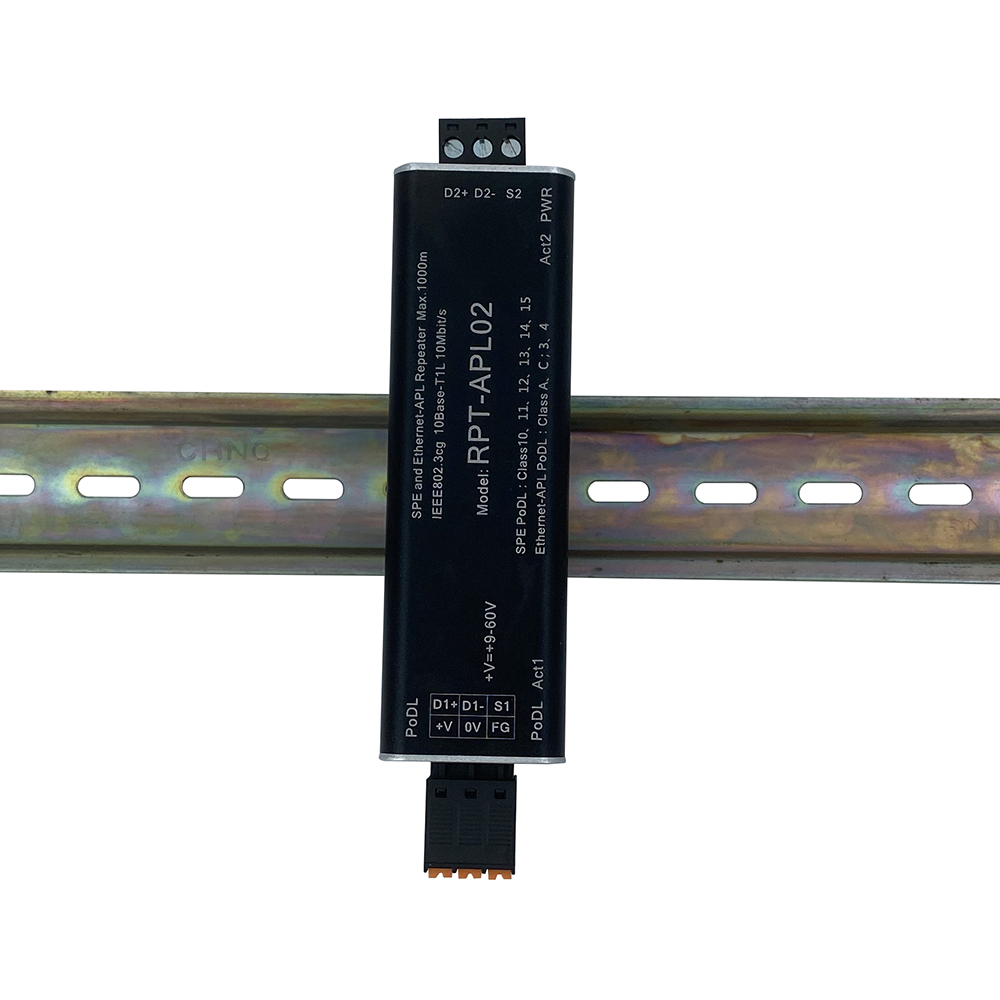

安装方式 | DIN35mm标准导轨安装。 | |
应用拓扑

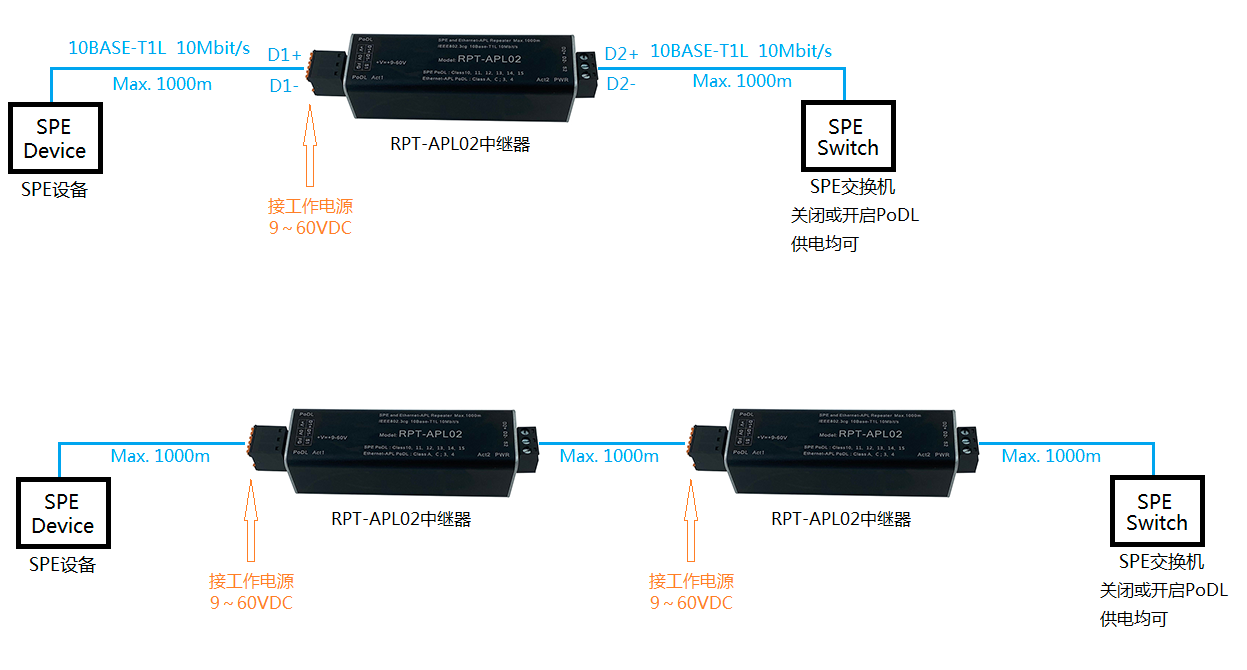

RPT-APL02中继器用于单对以太网

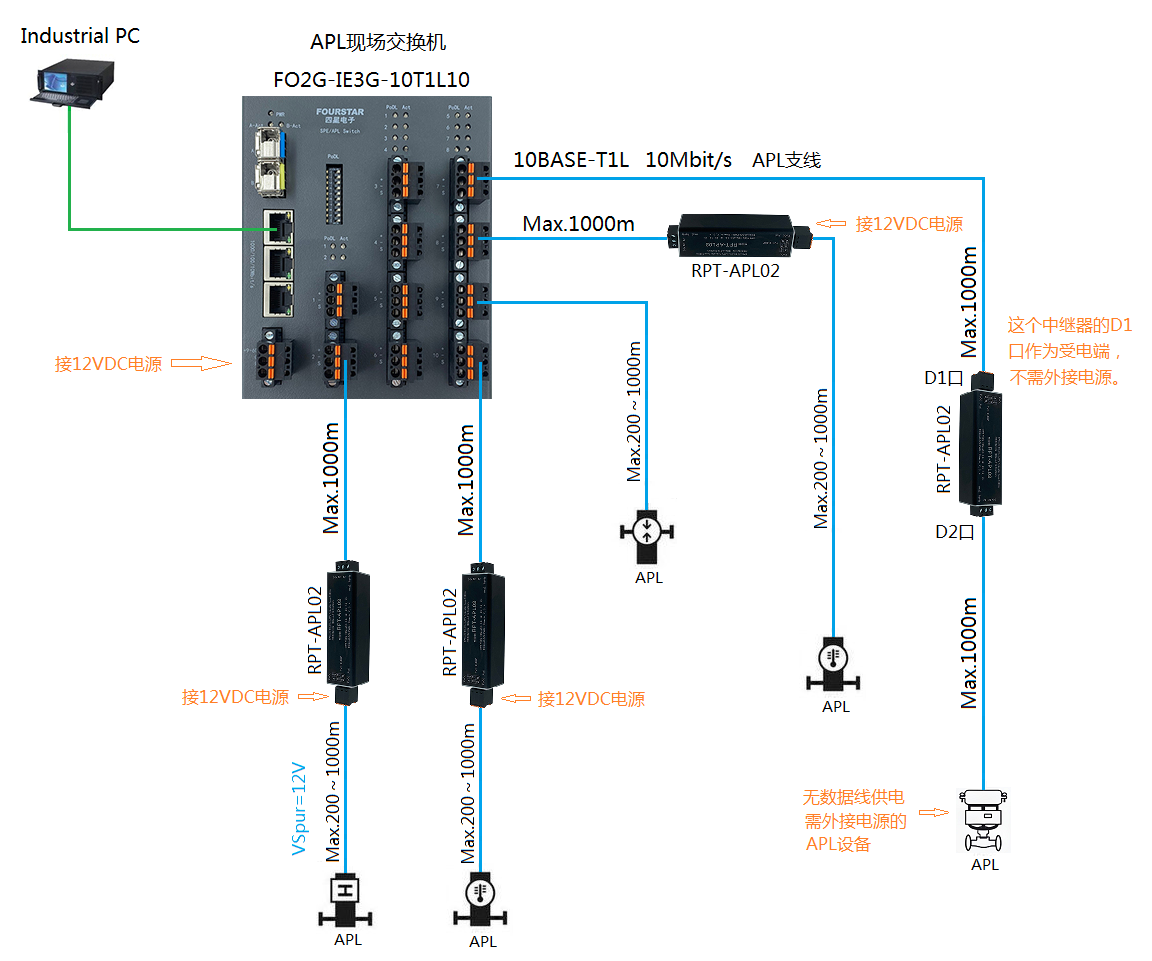

双向延长APL支线传输距离

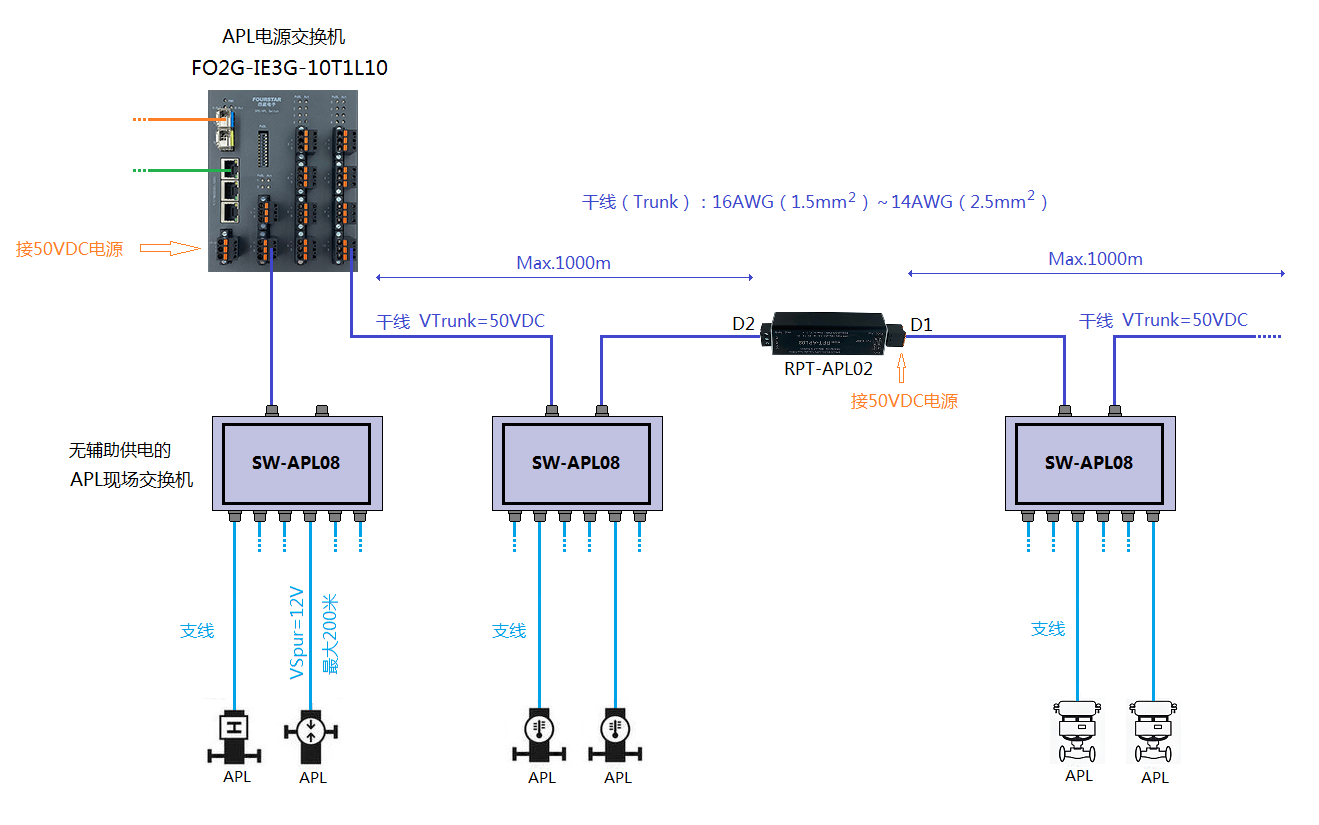

双向延长APL干线传输距离

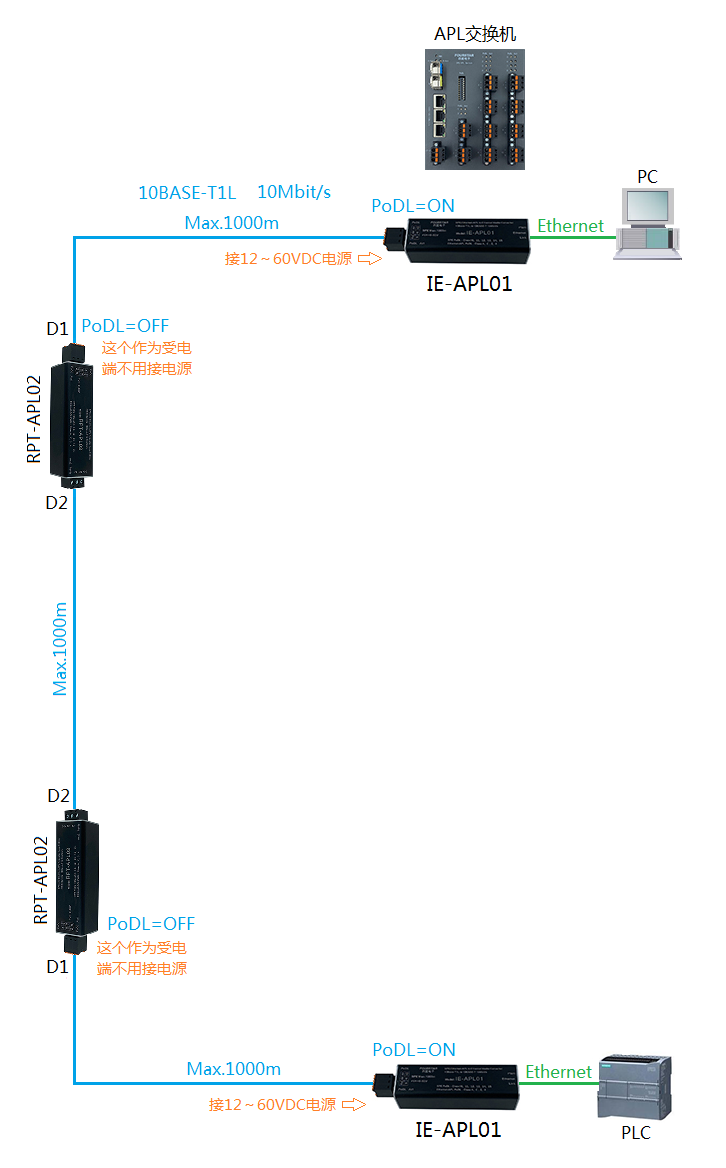

将传统以太网延长到最长3000米且中途无需供电
