SPE和APL到以太网转换器连接固定速率的网口
发布时间:2026-06-05 10:46 浏览次数:7

关键词:单对以太网、Ethernet-APL、10BASE-T1L、单对以太网转换器、APL转换器

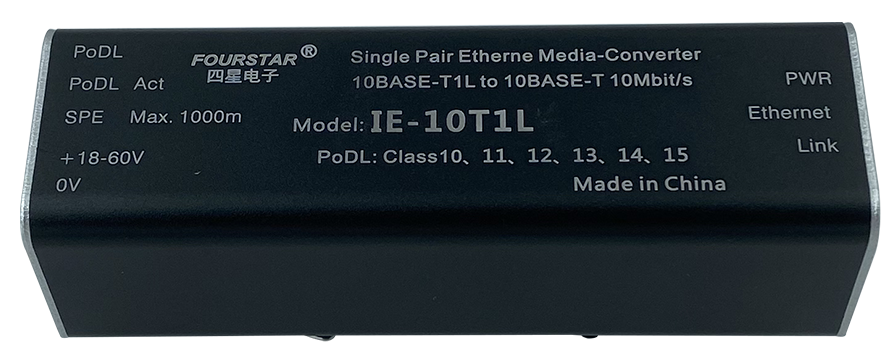

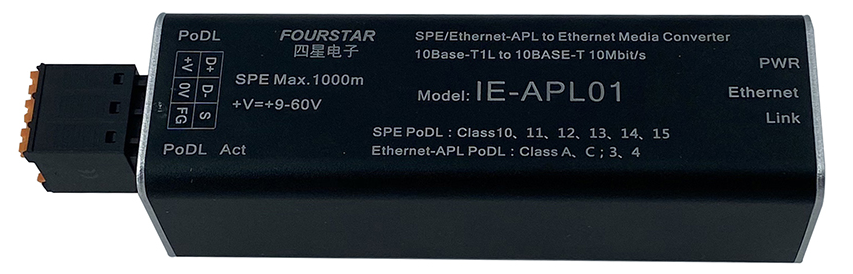

四星电子的SPE(单对以太网)到以太网介质转换器IE-10T1L、APL(以太网先进物理层)到以太网介质转换器IE-APL01,如下图所示:

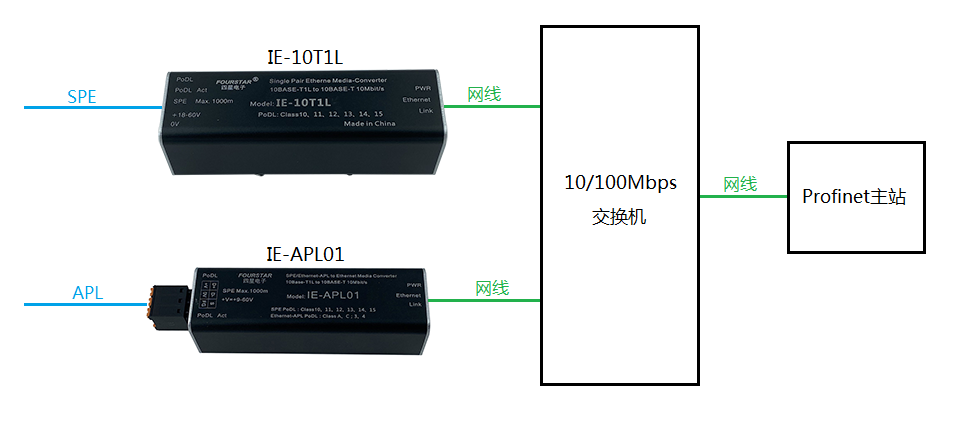

这两个转换器的RJ45以太网口的速率是固定的10Mbps,所连接的设备的RJ45以太网口绝大多数是10/100/1000Mbps自适应的,可以直接相连。但也有个别设备的网口速率是固定100Mbps或1000Mbps,比如Profinet主站的网口速率就是固定的100Mbps(Profinet从站的网口速率通常是10/100Mbps自适应的),转换器与之直接连接时会因速率不能自动匹配而无法通讯。这种情况下,转换器需经过交换机后再与Profinet主站网口相连即可,如下图所示:







至于SPE交换机和APL交换机则不存在这个问题,这些交换机的网口速率是10/100/1000Mbps自适应的。
