产品简介

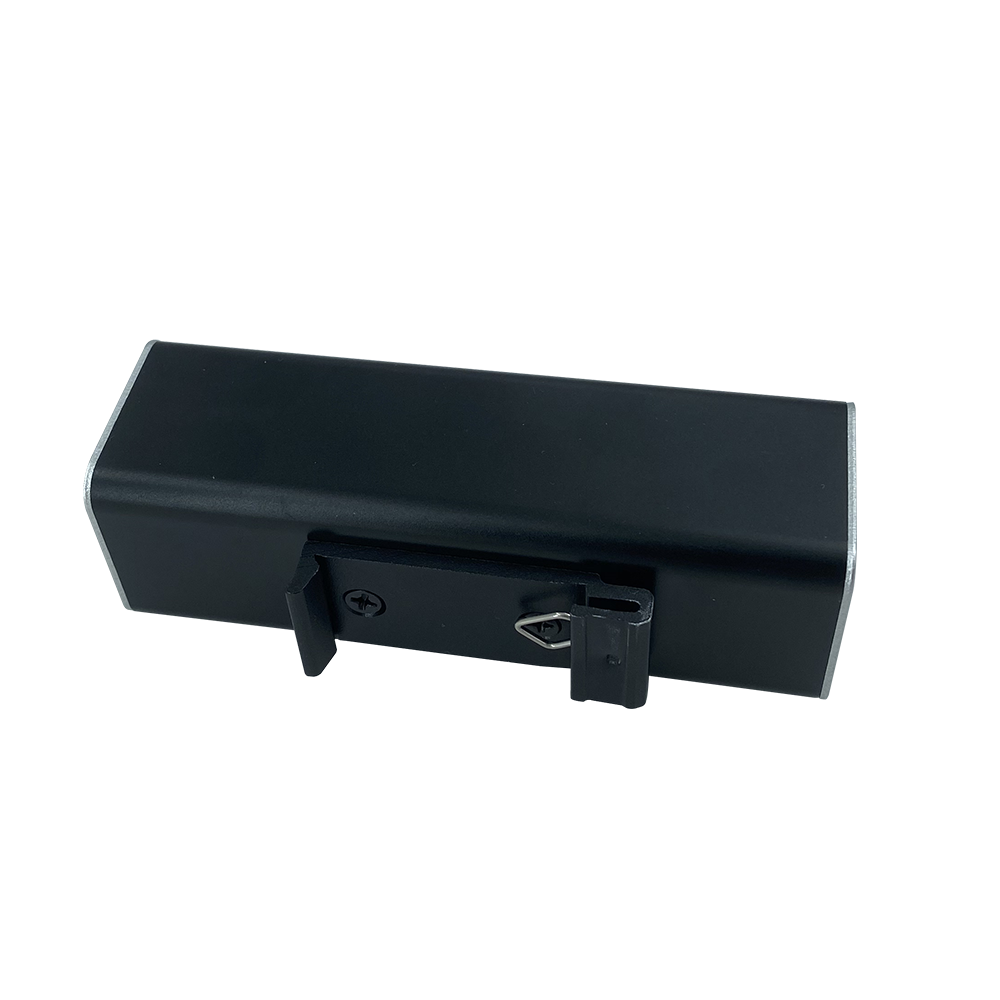

单对以太网（SPE）中继器。双向延长SPE通信距离1000米，具有2个符合IEEE802.3cg，10Base-T1L标准的10M单对以太网口（IEC63171-2标准 SPE连接器），支持数据线供电（PoDL），支持PoDL功率等级Class10、11、12和Class13、14、15，工作电源电压18～60VDC，-20℃～+75℃工作温度，DIN35标准导轨安装。当双绞线较长或较细引起电力传输能力不够时，可用本中继器来接续电力。
技术参数
参数分类 | 项 目 | 指 标 |
单对以太网SPE2口参数
| 接口类型 | 符合IEC63171-2标准的SPE连接器。 |
传输速率 | 10Mbit/s全双工，10BASE-T1L，IEEE802.3cg-2019。 | |
传输介质 | SPE单对双绞线电缆，26AWG（0.14mm2）～ 14AWG（2mm2）。 | |
最大传输距离 | 1000米。 | |
连接指示 | SPE端口状态指示灯。 | |
PoDL供电 | 该端口（SPE2口）没有PoDL供电。 | |
SEP端口数量 | 1个SPE端口。 | |
单对以太网SPE1口参数 | 接口类型 | 符合IEC63171-2标准的SPE连接器。 |
传输速率 | 10Mbit/s全双工，10BASE-T1L，IEEE802.3cg-2019。 | |
传输介质 | SPE单对双绞线电缆，26AWG（0.14mm2）～ 14AWG（2mm2）。 | |
最大传输距离 | 1000米。如果使用PoDL供电，则距离受功率和电缆截面积限制。 | |
连接指示 | SPE端口状态指示灯和PoDL指示灯。 | |
PoDL功率等级 | 支持PoDL供电输出，输入工作电源电压为24VDC时支持功率等级Class10、11、12，输入工作电源电压为54VDC时支持功率等级Class13、14、15。SPE1口的PoDL输出功率最高可达79W。 | |
SPE端口数量 | 1个SPE端口。 | |
SPE通讯协议 | IEEE802.3cg-2019，10Base-T1L，数据透明传输，支持所有以太网上层协议，如PROFINET、MODBUS TCP/IP、Ethernet/IP、EtherCAT、CC-Link IE、POWERLINK 等。 | |
通用参数
| 工作电压 | |
功率 | 不使用PoDL供电时功率不大于1W，使用PoDL供电时功率为受电设备功率再加40%以上的富余量。 | |
接口隔离 | SPE2口与SPE1口之间相互隔离，SPE2口与电源端口隔离，隔离电压1500VDC。SPE1口与输入工作电源端口之间没有电隔离。 | |
防护等级 | IP20 | |
工作温度 | -20℃～+75℃。 | |
外形尺寸 | 100mm×32mm×32（长×宽×高），重量100克。 | |
安装方式 | DIN35mm标准导轨安装。 | |
应用拓扑
