产品简介

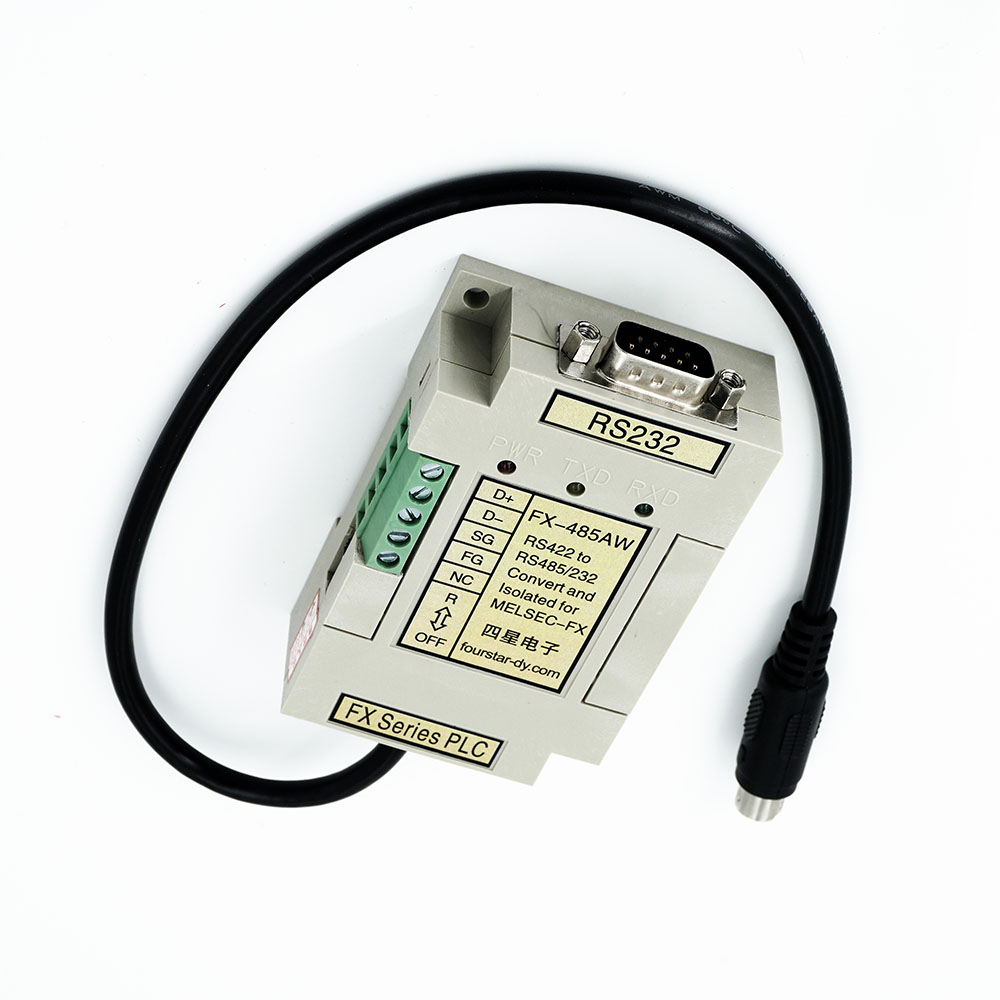

三菱FX0N/FX1N/FX2N/FX3U/FX3G...系列PLC编程口RS422转RS485和RS232，光电隔离，防雷击浪涌，最大通信距离2公里，标准导轨安装。是FX-232AW、FX-232AWC、FX-232AWC-H的升级换代产品。

技术参数

● 适用PLC：三菱FX0N/FX1N/FX2N/FX3U/FX3G......系列PLC，不支持A系列和Q系列PLC。

● 供电：5VDC，60mA.max，由PLC编程口供电，内部带过流保护电路。

● PLC编程口与FX-485AW的RS485/232口光电隔离电压：1000VDC （最高可做到 3000VDC ，订货时需声明）。

● 通信速率：FX-485AW本身的通信速率：RS485口：0～500Kbps任意波特率自适应；RS232口：0～230Kbps任意波特率自适应。

● 最大通信距离：RS485口：2000米（9.6Kbps时）；1000米（115.2Kbps时）， RS232口：15米。

● 接口保护：电源接口：过流保护；

                    RS422接口：±15KV防静电保护和齐纳管防浪涌保护；

                    RS232接口：±15KV防静电保护和齐纳管防浪涌保护；

                    RS485接口：±15KV防静电保护、500W TVS防雷击（浪涌）保护和防60V连续过电压的自恢复保护

● RS485集成终端和偏置电阻、数据收发指示灯。

● 工作温度：-40～+85℃，相对湿度：5%～95%无结露。

● 外形尺寸：85×55×25（长×宽×高），标准导轨安装。

应用拓扑
