产品简介

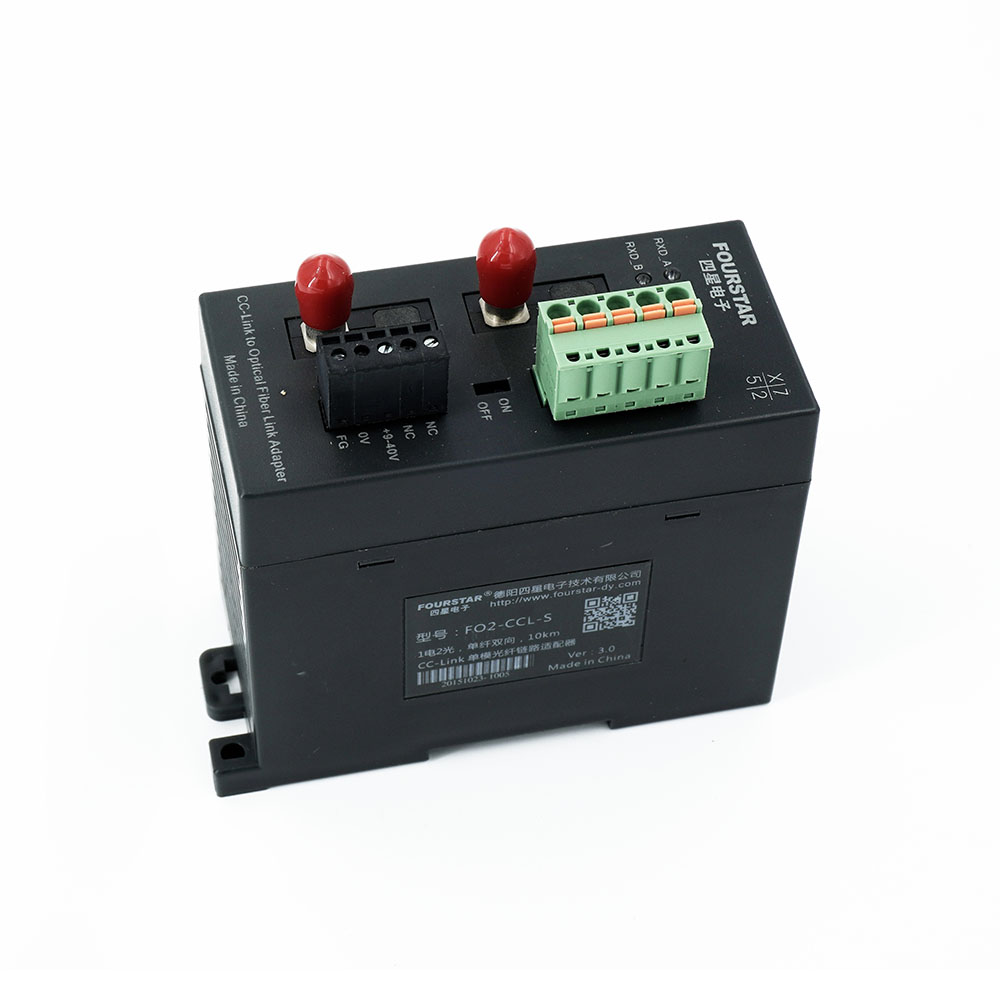

单纤双光口CC-Link单模光纤链路适配器。1电2光，单纤传输，实现CC-Link信号高速远距离传输，彻底解决通讯中的电磁干扰、地线环路干扰和雷电破坏等工程难题。可实现点对点、总线型、星形和混合型光纤网络。数据透明传输，无需改动原有的通信协议和软件，速率0～10Mbps自动适应，9～40VDC宽电压隔离供电，适用光纤：单模 9/125、10/125、8.3/125um，光纤传输距离：0～10km，ST光纤接头，-40～+85℃工业级工作温度，DIN35mm标准导轨安装。
技术参数
参数分类 | 项 目 | 指 标 |
光口参数
| 光口数量 | 双光口，单纤双向传输。 |
光纤类型 | 单模9/125、10/125、8.3/125um。 | |
光纤接口 | 标配ST接头，可选配SC、FC接头。 | |
波长 | 1310nm/1550nm。 | |
发射光功率 | -6dBm。 | |
接收光灵敏度 | -18dBm。 | |
光纤最大传输距离 | 10公里。 | |
电口参数 | 接口类型 | 符合CC-Link标准的4芯接线端子。 |
通讯速率 | 0～10Mbps无延时自适应。 | |
电缆最大传输距离 | 与通讯速率密切相关，见表2-2。 | |
接口保护 | RS485端口具有防雷击浪涌保护器，可重复性浪涌容量：Ipp=100A（10/700us，4kV），符合标准：ITU-TK20/21、VDE 0433。±15KV ESD（静电）保护。 RS485端口具有自恢复过流保护，RS485端口能承受高达60V的电压引起的持续过电流。 | |
通讯协议 | CC-Link、MODBUS、RS485自由口协议。 | |
通用参数
| 工作电压和功耗 | DC9～40V宽电压供电，功耗1W。 |
接口隔离 | 电源端口-RS485口-光口三方相互隔离，隔离电压1500VDC。 | |
防护等级 | IP20 | |
工作温度 | -40℃～+85℃。 | |
外形尺寸 | 85mm×49mm×100mm（长×宽×高）。 | |
重量 | 180克。 | |
安装方式 | DIN35mm标准导轨安装。 | |
应用拓扑
