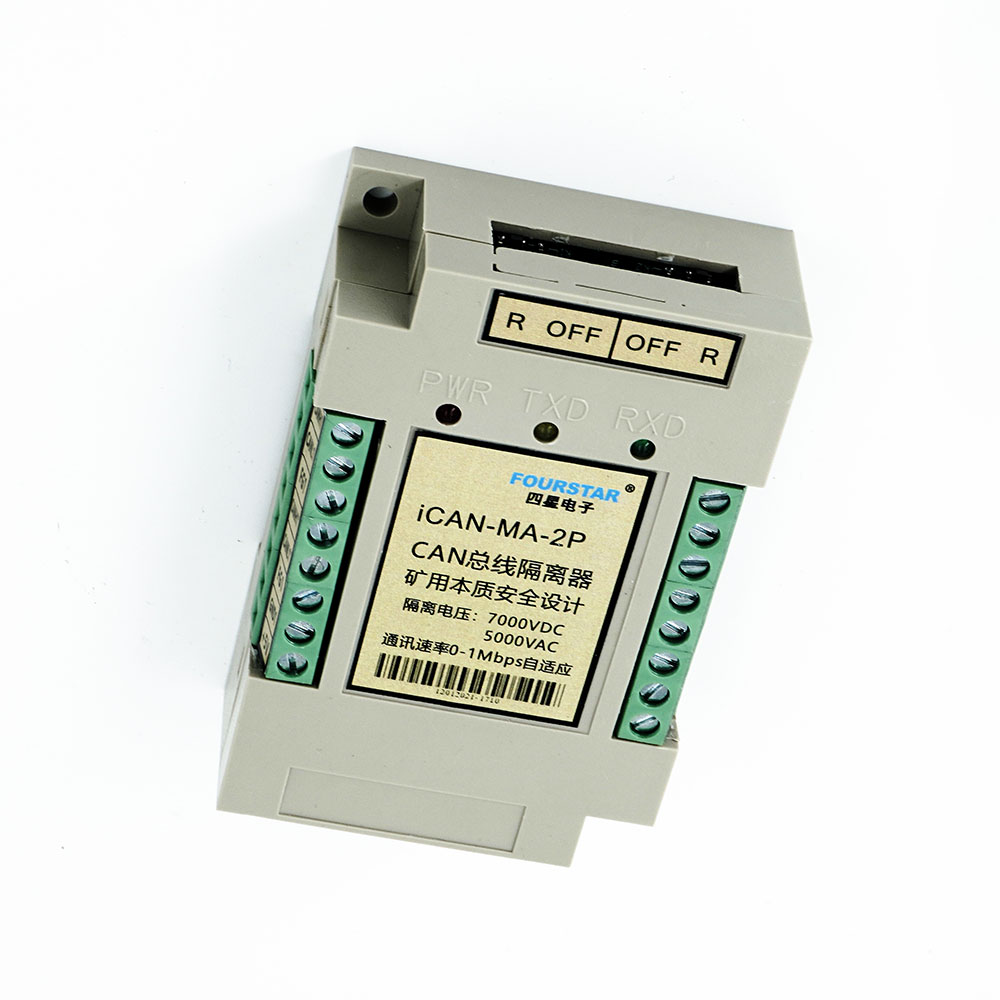

产品简介
CAN总线隔离器。隔离CAN接口或CAN总线，抑制干扰，保护接口，符合矿用本安设计规范，非常适合用于连接矿用本安设备的CAN接口和非本安设备的CAN接口，隔离电压高达7000VDC或5000VAC，波特率0～5Mbps自适应，极低传输延迟，支持所有CAN协议。 两个CAN口分别各自外接5VDC本安电源供电。
技术参数
参数分类 | 项 目 | 指 标 |
接口参数 | 接口类型 | 接线端子。 |
通讯速率 | 0～5Mbps自适应。 | |
电缆最大传输距离 | 符合CAN总线标准规定的距离和站点数，见表2-2。 | |
通讯指示 | 每个通讯端口具有数据通讯指示灯。 | |
接口浪涌保护 | CAN端口具有防雷击浪涌保护器，可重复性浪涌容量：Ipp=100A（10/700us，4KV），符合标准：ITU-TK20/21、VDE 0433。 ±15KV ESD（静电）保护。 | |
使用通讯电缆要求 | CAN总线专用屏蔽双绞线电缆，特性阻抗120欧，线间电容≤50pf/m，导体截面积≥0.5mm2，当电缆长度超过1km时，要求导体截面积≥1.5mm2。 | |
终端电阻 | 两个CAN口内部设计有120欧终端电阻，由拨动开关选择。 | |
接口故障保护 | 当一个CAN口显性持续超时时，另一CAN口发送器将被禁止，从而释放总线，使该故障点不影响其它站点通讯。 | |
通讯协议 |
协议标准 | 支持CAN2.0A、CAN2.0B，符合ISO/DIS 11898规范。支持所有CAN上层协议，如CAN、CAN FD、DeviceNet、CANopen、SDS、NMEA2000、SAE J1939、SAE J2284等。 |
通用参数
| 安标 | 矿用本质安全和现场总线本质安全设计。符合GB 3836.4-2010，GB 3836.19-2010。 |
隔离电压 | CAN1端子-CAN2端子：5000VAC。 | |
工作电压 | 两个CAN口分别各自5VDC供电（也可定制7～40VDC宽电压供电，订货时需声明。），功耗约0.5W。 | |
工作温度 | -40℃～+85℃。 | |
外形尺寸 | 85×55×25（长×宽×高），重量：100克。 | |

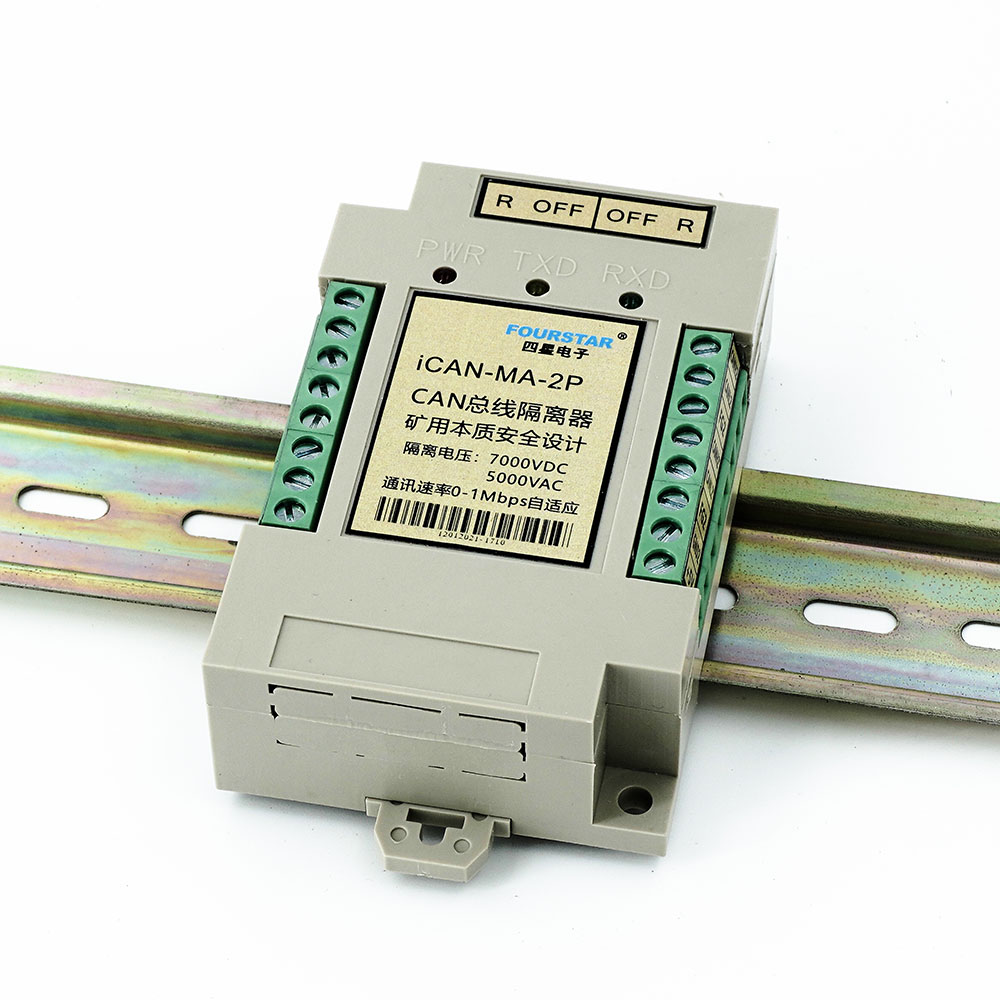

安装方式 | DIN35mm标准导轨安装或螺栓孔安装。 |

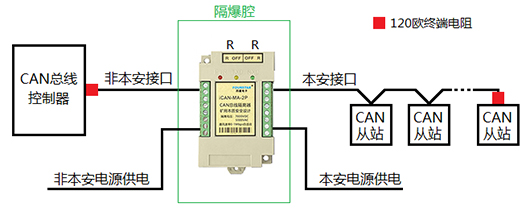

应用拓扑
