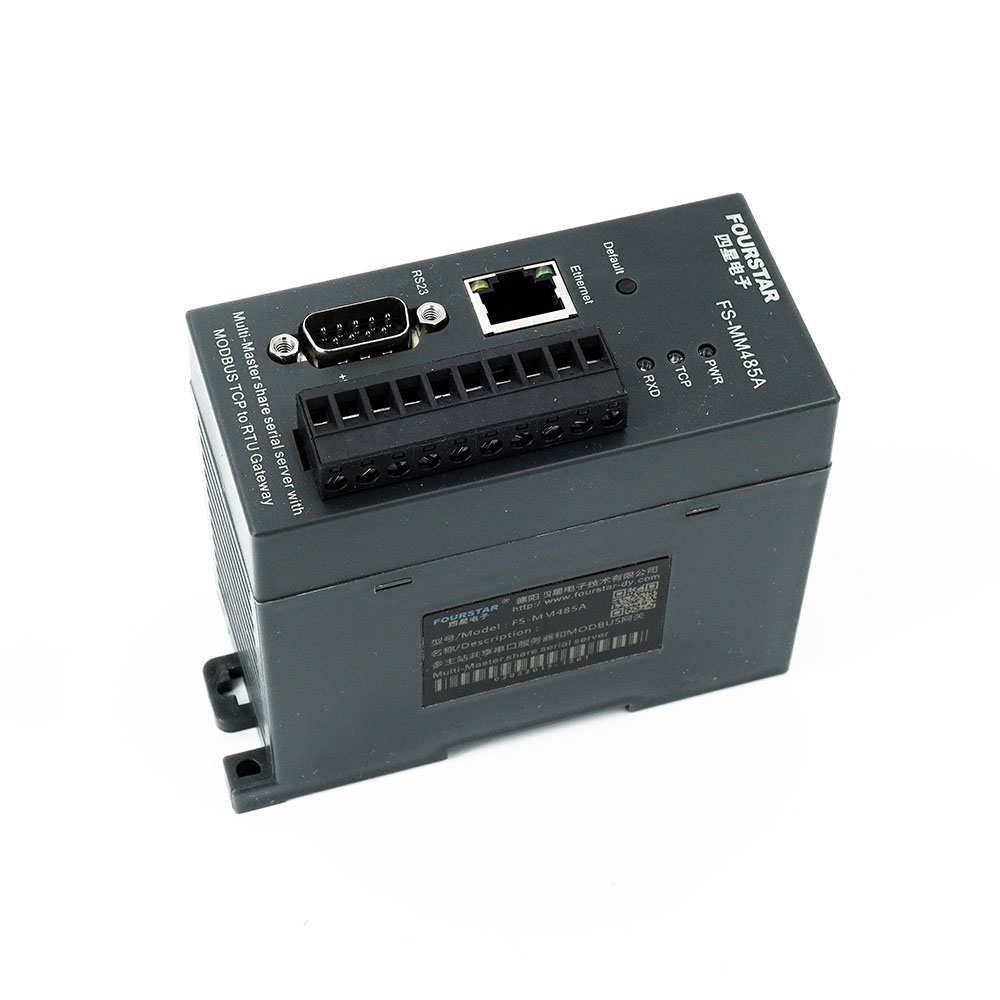

产品简介
多主站共享串口服务器及MODBUS TCP/RTU网关。不改变现有通讯协议和软件，实现多达96个主站同时实时监控一个从站串口设备或一条串行总线上的多个从站串口设备，这些主站可以是多台电脑、触摸屏、PLC主站等。支持无协议透明传输和MODBUS TCP/RTU网关，工业级设计，网口-串口-电源端口三方全隔离，-40℃～+85℃工作温度，DIN35标准导轨安装。
技术参数
参数分类 | 项 目 | 指 标 |
网口参数
| 端口类型 | RJ45插座，带有LED指示灯。 |
速率 | 10/100Mbps自适应。 | |
隔离保护 | 内置隔离变压器，隔离电压1500V。 | |
最大传输距离 | 100米。 | |
串口参数 | 端口类型 | RS232为DB9Male插座，RS485/422为接线端子。 |
RS232信号 | TXD、RXD、RTS、CTS。 | |
RS485信号 | D+、D-、SG。 | |
RS422信号 | TXD+、TXD-、RXD+、RXD-、SG。 | |
通讯参数 | 波特率：1200bps-115200bps。 | |
数据位：5/6/7/8。 | ||
校验位：None/Odd/Even/Mark/Space。 | ||
停止位：1/2。 | ||
流控：无流控、CTS/RTS、XON/XOFF。 | ||
接口保护 | RS485接口500W防雷击浪涌保护，RS232和RS422接口5W防浪涌保护，所有信号15kV ESD保护。 | |
RS232最大传输距离 | 30米。 | |
RS485/422最大传输距离 | 1200米。 | |
软件参数 | 以太网协议 | TCP，UDP，IP，DNS等标准TCP/IP协议。 |
工业通讯协议 | MODBUS TCP/RTU标准网关。 | |
工作模式 | TCP Client | |
TCP Server | ||
UDP | ||
MODBUS TCP_Master — MODBUS RTU_Slaver | ||
MODBUS RTU_Master — MODBUS TCP_Slaver | ||
多主站工作模式，支持最多96个主站。 | ||
单主站工作模式。 | ||
参数配置方式 | Web浏览器。 | |
通讯方式 | Socket、虚拟串口。 | |
通用参数 | 工作电压和功耗 | 电压DC9-40V，功耗3W。 |
接口隔离 | 电源端口-串口-网口三方相互隔离，隔离电压1500V。 | |
工作温度 | -40℃～+85℃。 | |
外形尺寸 | 85mm×49mm×100mm（长×宽×高）。 | |
重量 | 170克。 | |
安装方式 | DIN35mm标准导轨安装。 |

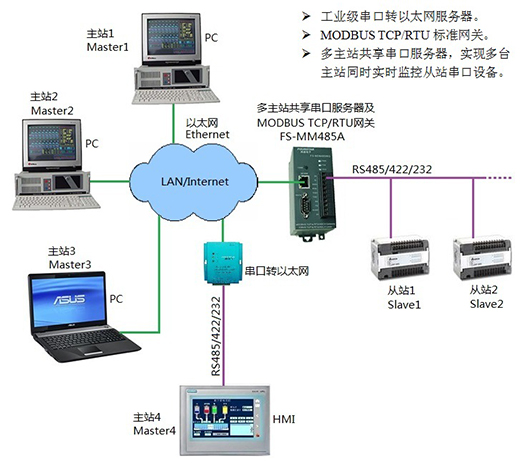

应用拓扑
