产品简介

单片机通讯口(TTL电平)光隔离超远程驱动器。只需二根线即可将单片机TTL串口通讯距离延长到10km(4800bps时)、5km(9600bps时)，支持110个RS232节点组网，解决了野外使用中继器加电源的麻烦。外接5V电源。外形为导轨安装的工业结构，带有指示灯。

技术参数

1、光隔离电压： 1000VDC （最高可做到 3000VDC ，订货时需声明）。

2、电源：外接5V，1W直流电源。

3、通讯距离：10km（4800bps)、5km（9600bps）、2km（38400bps）、600m（115200bps）。

4、通讯速率：最高230kbps，速率自适应无需设置。

5、通讯协议：采用半双工CAN总线但不改变原有的UART通讯协议（软件）。

6、组网节点数：可组成具有110个节点的多机通讯网络。

7、传输线 ：0.75mm2 以上双绞线，当线路长度超过1公里时，双绞线截面积应选1.5mm2。

8、接口保护： CAN 端口： 防雷击浪涌保护器，可重复性浪涌容量： Ipp= 100A （ 10/700us ，4KV ），符合标准：ITU-TK20/21 、VDE 0433 。

　　　　　　　TTL 端口：齐纳管浪涌保护。

9 、外形尺寸：85×55×25。

10 、安装方式：35mm标准导轨安装和螺栓孔安装。

11、重量：100克。

12、工作温度：-20～75℃。

13、工作湿度：0～90%。

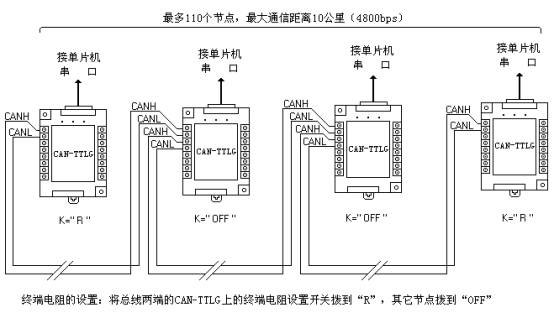

应用拓扑
