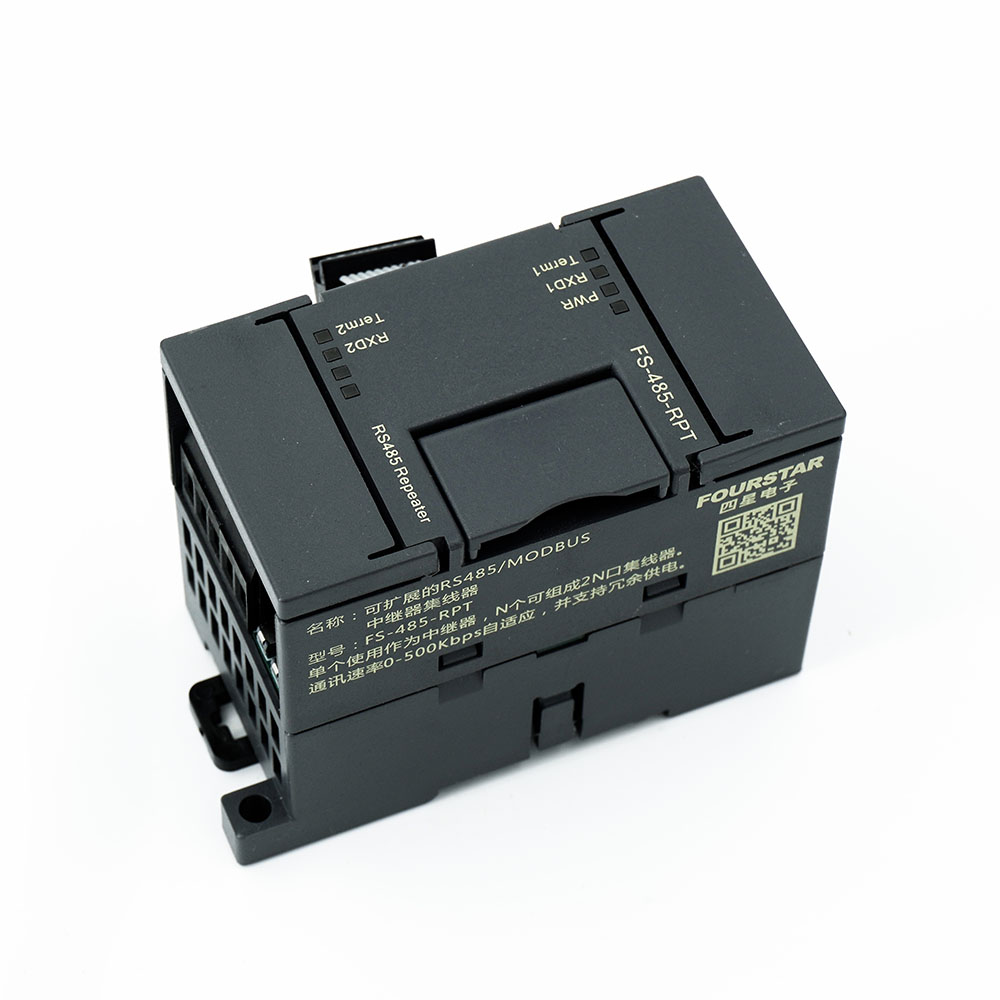

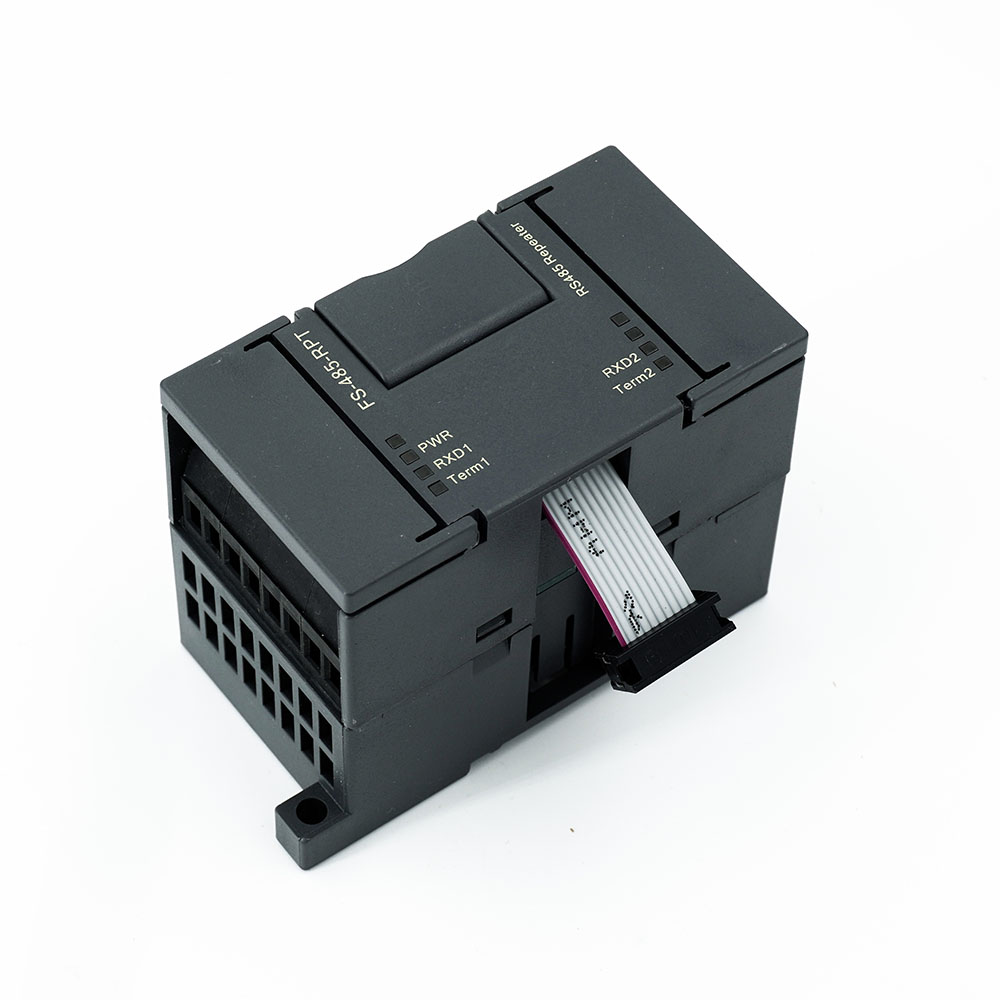

产品简介
可扩展的RS485中继器集线器。用于各种物理接口为RS485的通讯网络，典型的如MODBUS，单个使用作为中继器，N个可组成2N口集线器，通讯速率0～500kbps自适应，并支持冗余供电。可实现RS485总线型、星形和混合型网络拓扑结构，方便网络布线，无延时数据透明传输，双向延长通信距离符合RS485标准，带通信指示灯，9～40VDC宽电压隔离供电，电源-RS485-RS485全隔离，防雷击浪涌保护。接口为符合RS485标准的接线端子，DIN35标准导轨安装。
技术参数
参数分类 | 项 目 | 指 标 |
接口参数 | 接口类型 | 符合RS485标准的4芯接线端子（D+、D-、SG、SLD）。 |
通讯速率 | 0～500Kbps无延时自适应。 | |
电缆最大传输距离 | 与通讯速率密切相关，见表3-2。 | |
通讯指示 | 每个RS485端口具有数据接收指示灯和终端电阻指示灯。 | |
接口保护 | RS485端口具有防雷击浪涌保护器，可重复性浪涌容量：Ipp=100A（10/700us，4kV），符合标准：ITU-TK20/21、VDE 0433。±15KV ESD（静电）保护。 RS485端口具有自恢复过流保护，RS485端口能承受高达60V的电压引起的持续过电流。 | |
可扩展数量 | 单个使用作为中继器，N个可组合成2N口集线器。最多可以扩展10台FS-485-RPT组合成20口集线器。 | |
通讯协议 | MODBUS、RS485自由口协议等所有通讯协议。 | |
通用参数
| 工作电压和功耗 | DC9～40V宽电压供电，功耗1W，集线器支持冗余供电。 |
接口隔离 | 电源端口―RS485接口―RS485接口三方相互隔离，隔离电压1500VDC。 | |
防护等级 | IP20 | |
工作温度 | -40℃～+85℃。 | |
外形尺寸 | 80mm×46mm×63mm（长×宽×高）。 | |
重量 | 120克。 | |

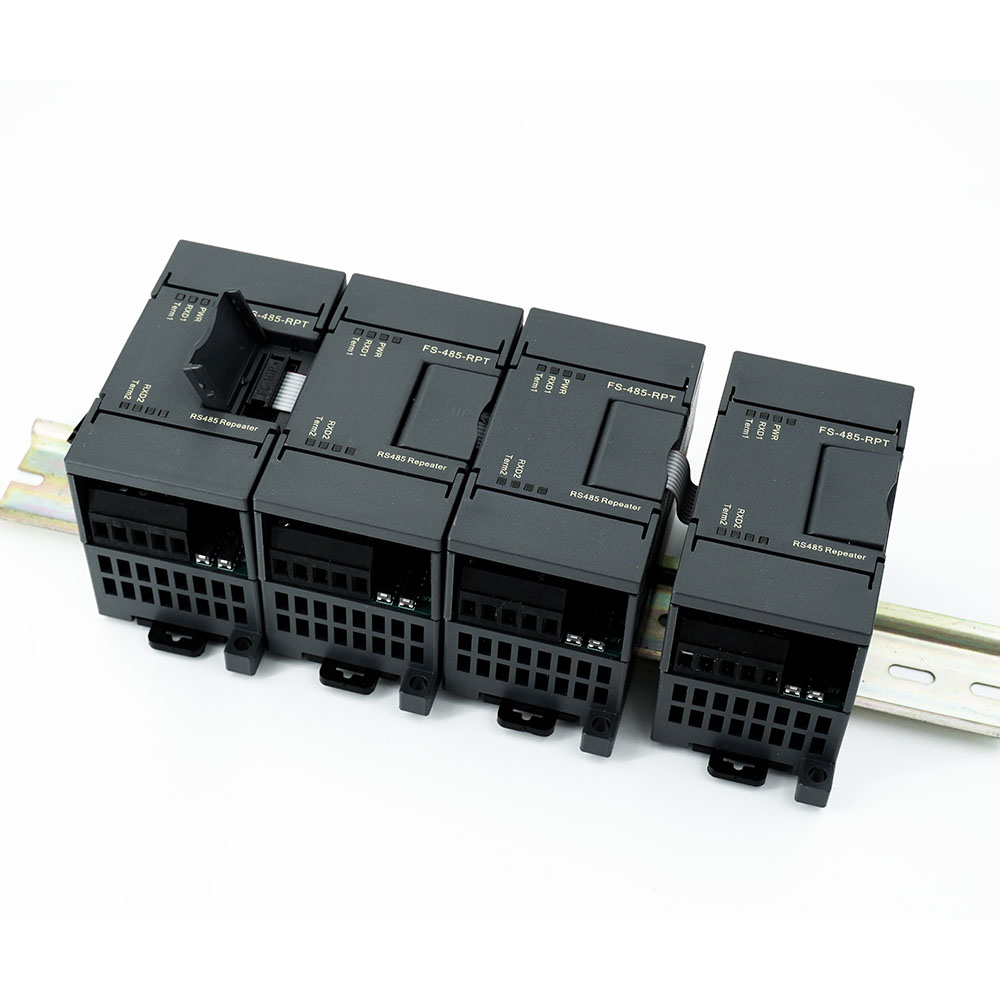

安装方式 | DIN35mm标准导轨安装。 | |

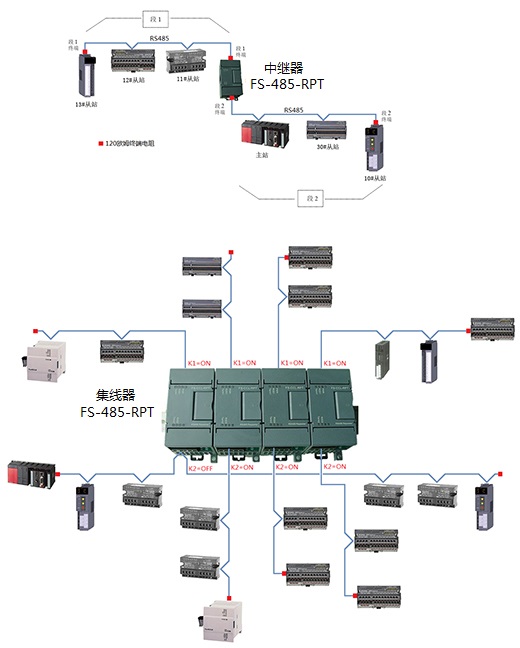

应用拓扑
