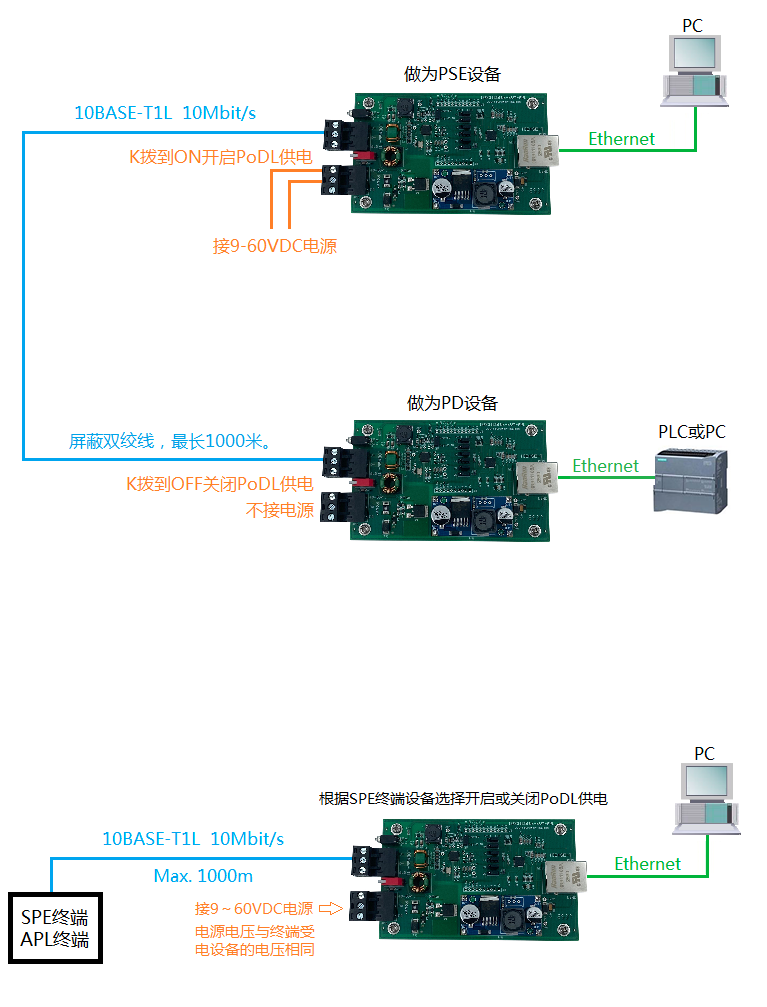

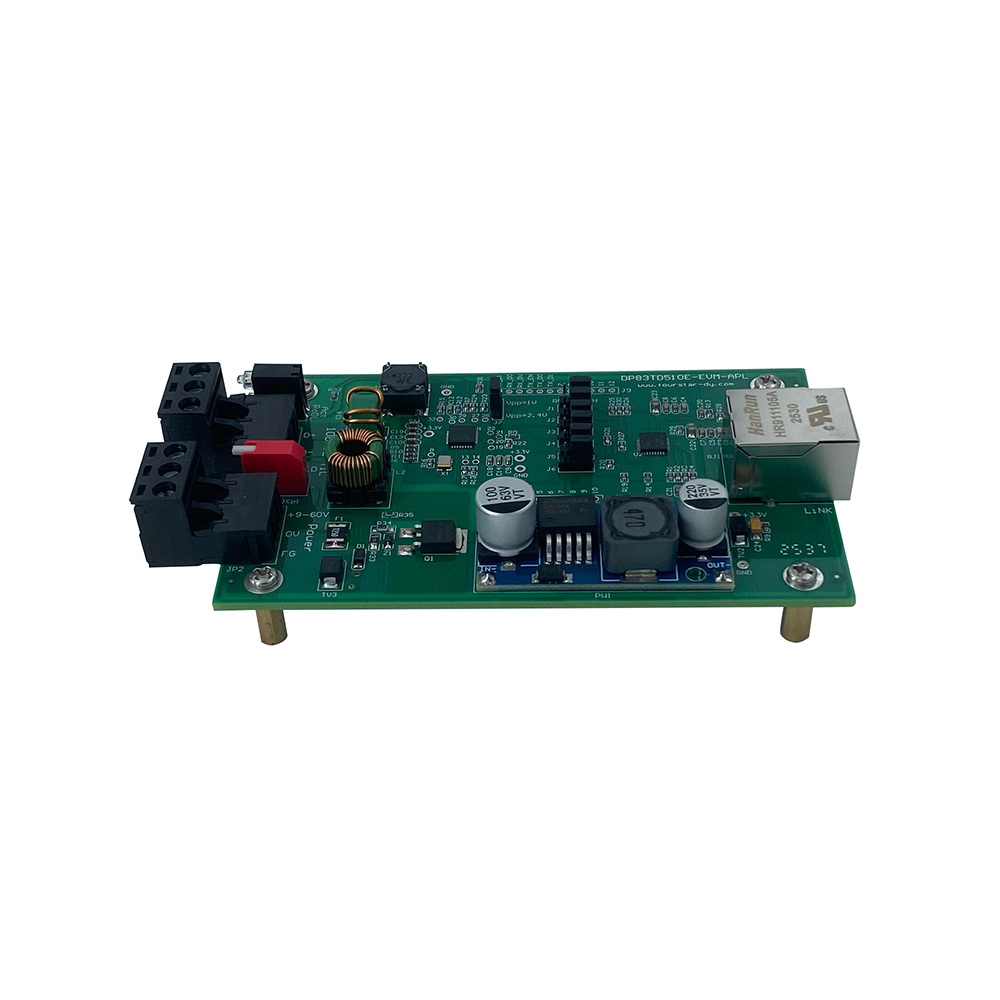

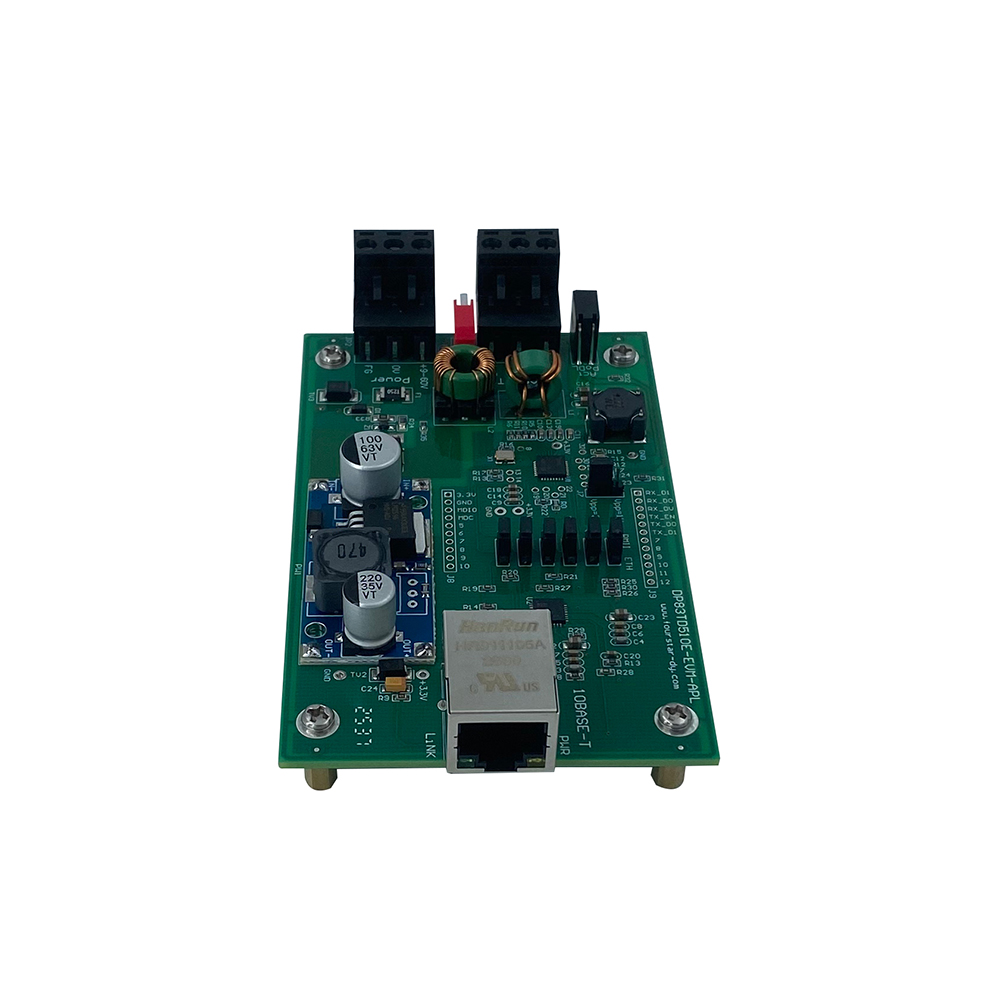

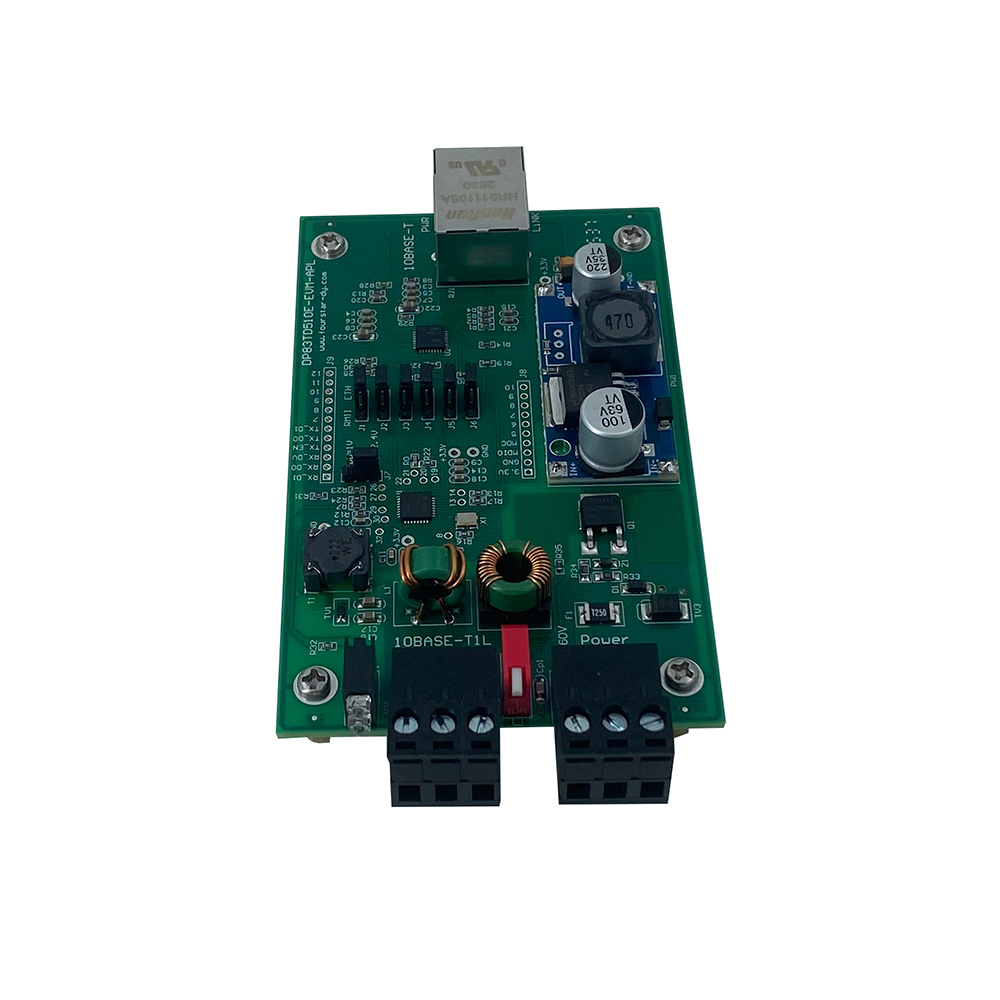

参数分类 | 项 目 | 指 标 |
标准以太网口参数 | 接口类型 | 标准RJ45连接器。 |
传输速率 | 10Mbit/s。 |
网线自适应 | 网口具有 MDI/MDI-X 自动跳线功能，可自动适应直通网线和交叉网线。 |
最大传输距离 | 五类4芯双绞线（Cat.5）最长100 米。 |
连接指示 | 以太网端口连接指示灯。 |
网口协议 | 符合 IEEE802.3，10BASE-T以太网标准。 |
网口数量 | 1个RJ45端口。 |
单对以太网口参数 | 接口类型 | 5.08-3Pin插拔式接线端子。 |
传输速率 | 10Mbit/s全双工，符合标准10BASE-T1L，IEEE802.3cg-2019。 |
输出信号峰峰值 | 输出信号电压峰峰值Vpp=2.4V或Vpp=1.0V，由跳线冒设置。 |
传输介质 | SPE单对双绞线电缆，26AWG（0.14mm2）～ 14AWG（2mm2）。 |
最大传输距离 | 1000米。如果使用PoDL供电，则距离受功率和电缆截面积限制。 |
连接指示 | SPE端口状态指示灯和PoDL指示灯。 |
PoDL功率等级 | 电源电压为24VDC时，支持SPE功率等级Class10、11、12。 电源电压为54VDC时，支持SPE功率等级Class13、14、15。 电源电压为12VDC时，支持Ethernet-APL功率等级A和C。 电源电压为48VDC时，支持Ethernet-APL功率等级3和4。 |
SPE端口数量 | 1个SPE（APL）端口。 |
SPE接口保护 | 具有TVS浪涌保护和ESD静电保护，符合标准IEC61000-4-4，IEC61000-4-5，IEC61000-4-2。 |
SPE通讯协议 | IEEE802.3cg-2019，10Base-T1L，数据透明传输，支持所有以太网上层协议，如PROFINET、MODBUS TCP/IP、Ethernet/IP、CC-Link IE、POWERLINK 等。 |
通用参数 | 工作电源电压 | 9～60VDC之间任意电压，带电源极性接反保护和浪涌保护，应征对不同的SPE（APL）下游终端受电设备选择不同的电源电压。 |
工作电源功率 | 不使用PoDL供电时功率不大于1W，使用PoDL供电时功率为受电设备功率再加40%以上的富余量。 |
接口隔离 | 网口与SPE（APL）口之间隔离，网口与电源端口隔离，隔离电压1500VDC。SPE（APL）端口和输入工作电源端口之间没有电隔离（公共PoDL电压）。 |
工作温度 | -20℃～+75℃。 |
外形尺寸 | 120mm×65mm×29mm（长×宽×高），重量80克。 |

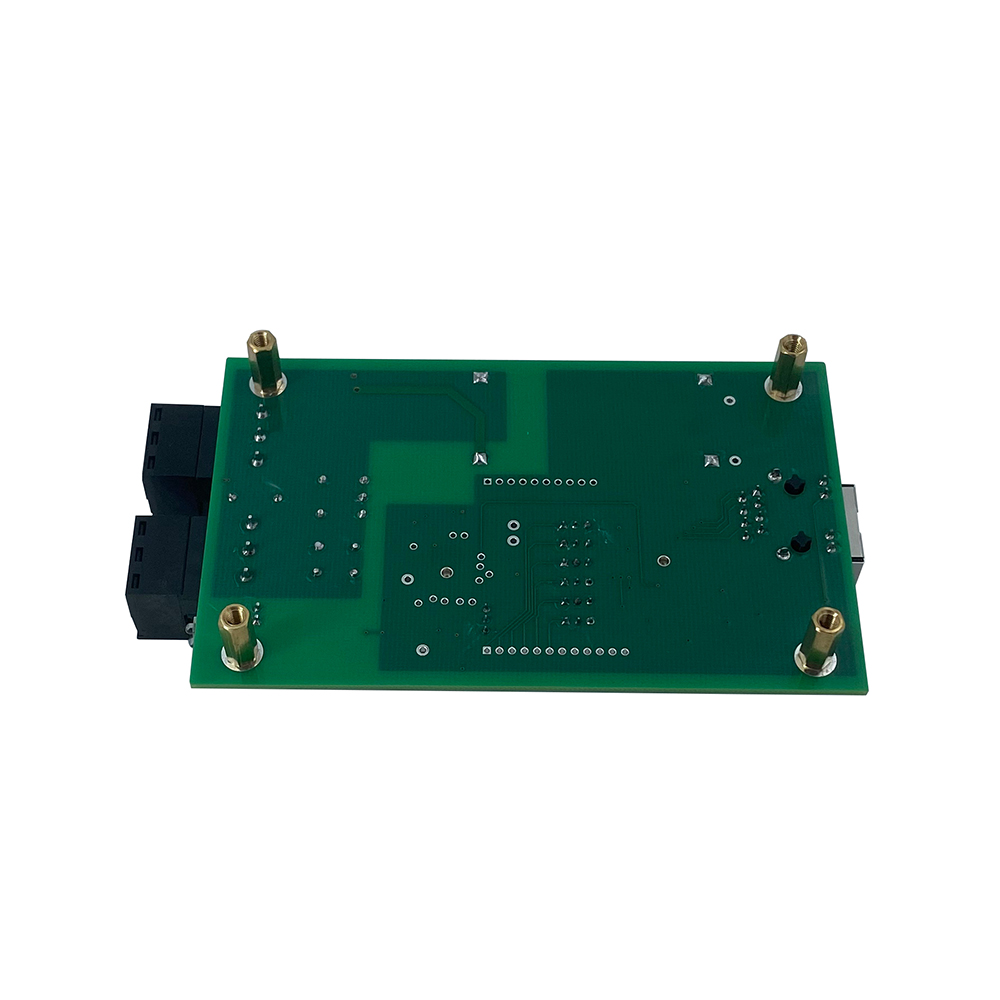

安装方式 | 评估板四角由螺钉安装。 |
