西门子S7-200PLC与打印机或MODEM的连接
发布时间:2008-10-17 08:13 浏览次数:936

西门子S7-200PLC与串口打印机或MODEM(有线MODEM或无线MODEM均可)的连接采用一体化的PC/PPI电缆更便于安装布线,由于打印机或MODEM的RS232串口为DB9F或DB25F孔座的DCE接口模式,所以需在PC/PPI电缆的RS232端做一个DCE到DTE的转换,如下图所示:

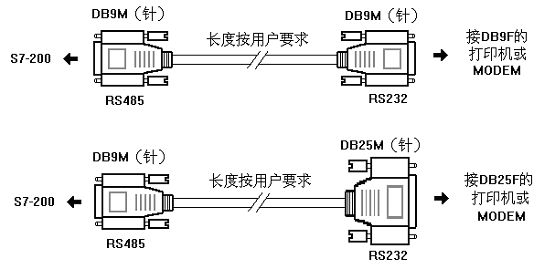

以上方案为11位数据通信格式并且RS232端不带RTS控制信号,如需10位数据格式或RS232端需带RTS控制信号则可直接选用四星电子生产的PC/PPI-DTE接口电缆,用户也可要求直接做成所需长度的连打印机或MODEM的一体化电缆(11位或10位数据格式、是否带RTS控制信号、长度多少等须在定货时声明),外形如下图所示:
