产品简介

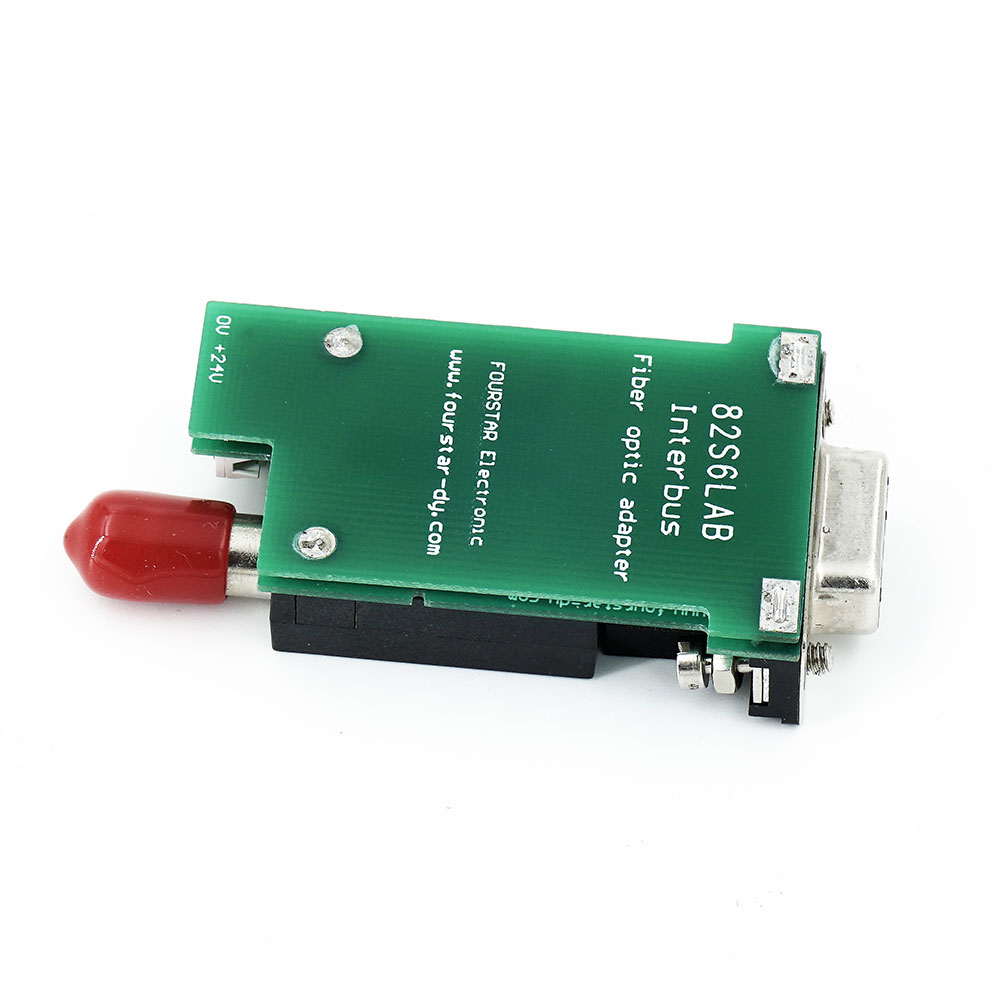

迷你型Interbus单模光纤适配器。插接Interbus设备的REMOTE IN口，需与IBS-FO-OUT-S配对使用。单纤双向传输，实现Interbus信号光纤远距离传输，彻底解决通讯中的电磁干扰、地线环路干扰和雷电破坏等工程难题。数据无延时透明传输，无需改动原有的通信协议和软件，速率0～10Mbps自适应。适用光纤：单模 9/125、10/125、8.3/125um，光纤传输距离：0～10km，ST光纤接头，-40～+85℃工业级工作温度。
技术参数
参数分类 | 项 目 | 指 标 |
光口参数
| 光口数量 | 单个光口，单纤双向传输。 |
光纤类型 | 型号IBS-FO-OUT-M和IBS-FO-IN-M，使用多模光纤62.5/125um、50/125um。 型号IBS-FO-OUT-S和IBS-FO-IN-S，使用单模光纤9/125、10/125、8.3/125um。 | |
光纤接口 | ST接头，不能选配SC和FC接头。 | |
波长 | 1310nm/1550nm。 | |
发射光功率 | -6dBm。 | |
接收光灵敏度 | -18dBm。 | |
通讯速率 | 0～10Mbps无延时自适应。 | |
光纤最大传输距离 | 多模光纤2公里；单模光纤10公里。 | |
通讯协议 | 物理层透明传输，上层协议支持Interbus网络500Kbps和2Mbps通讯协议。 | |
通用参数
| 工作电压 | 由Interbus设备的REMOTE口供电或外接24VDC±10%供电。 |
功耗 | 0.5W。 | |
支持网络拓扑 | Interbus REMOTE OUT和IN之间点对点传输。 | |
隔离电压 | Interbus接口-电源端子-光口三方全隔离，隔离电压1500VDC。 | |
防护等级 | IP20 | |
工作温度 | -40℃～+85℃。 | |
外形尺寸 | 52mm×27mm×14mm（长×宽×高）。 | |
重量 | 40克。 | |
安装方式 | 直插Interbus设备的REMOTE OUT口或IN口的DB9插座。 | |
应用拓扑
