产品简介

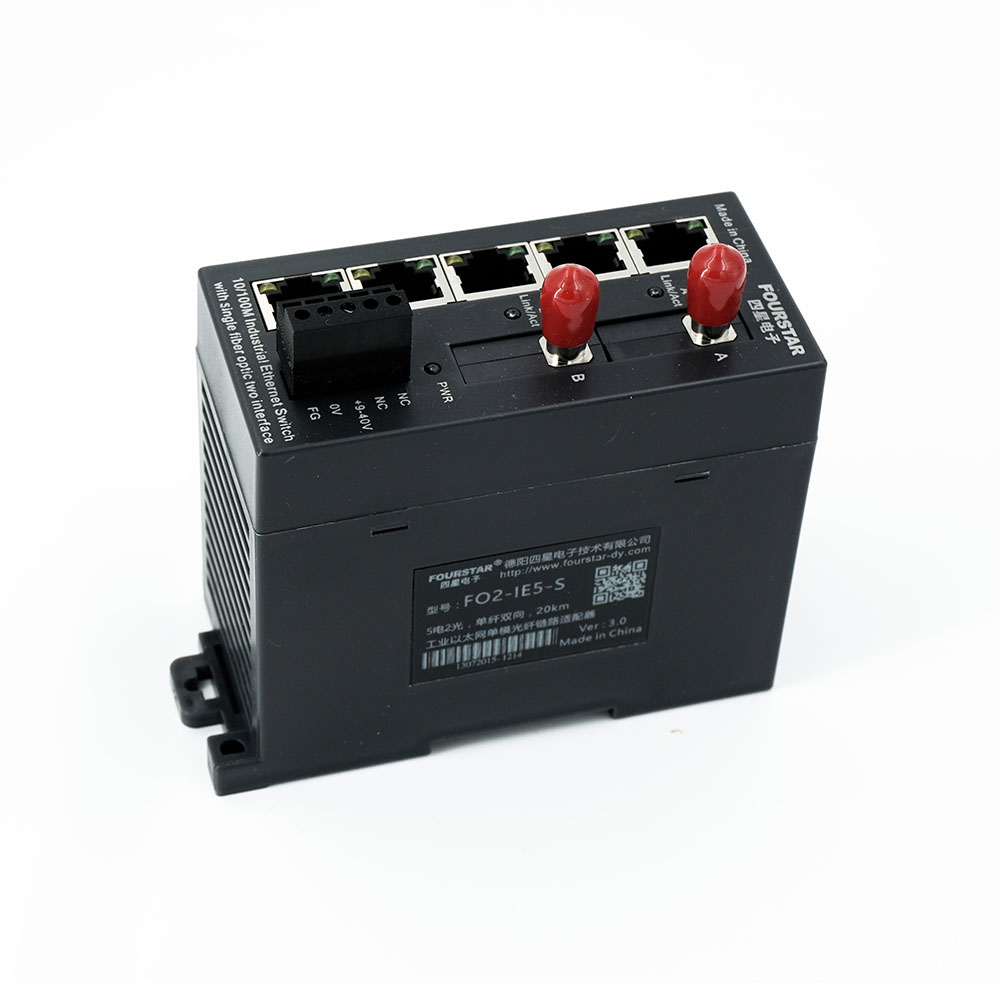

单纤2光5电工业以太网单模光纤链路适配器。2对单纤接口和5个RJ45以太网交换机电接口，符合IEEE802.3u，10/100Base-TX和100Base-FX工业以太网标准，网口速率10/100M自适应，光口速率100M，电源端口-网口-光纤端口全部隔离，光纤接头标配ST接头，适用光纤：单模9/125、10/125、8.3/125um，最大传输距离20km。DIN35mm标准导轨安装或螺栓固定安装，-20～+75℃工业级宽温型。
技术参数
参数分类 | 项 目 | 指 标 |
光口参数
| 光口数量 | 双光口，单纤双向传输。 |
光纤类型 | 单模9/125、10/125、8.3/125um。 | |
光纤接口 | 标配ST接头，可选配SC、FC接头。 | |
波长 | 1310nm/1550nm。 | |
发射光功率 | -10dBm。 | |
接收光灵敏度 | -34dBm。 | |
传输速率 | 100Mbps。 | |
光纤最大传输距离 | 20公里。 | |
网口参数 | 接口类型 | 带LED指示灯的标准RJ45插座。 |
通讯速率 | 10/100Mbps自适应。 | |
电缆最大传输距离 | 五类双绞线（Cat.5）100米。具有MDI/MDI-X 自动跳线功能，可自动适应直通网线和交叉网线。 | |
其它 | 具有广播风暴抑制功能，限制网络广播风暴产生的过量报文，有效维护数据正常传输。 | |
通讯协议 | 符合IEEE802.3u 10/100Base-TX和100Base-FX工业以太网标准。 | |
通用参数
| 工作电压和功耗 | DC9～40V宽电压供电，功耗3W。 |
接口隔离 | 电源端口-网口-光口三方相互隔离，隔离电压1500VDC。 | |
防护等级 | IP20 | |
工作温度 | -20℃～+75℃。 | |
外形尺寸 | 85mm×49mm×100mm（长×宽×高）。 | |
重量 | 200克。 | |
安装方式 | DIN35mm标准导轨安装或螺栓固定安装。 | |
