产品简介

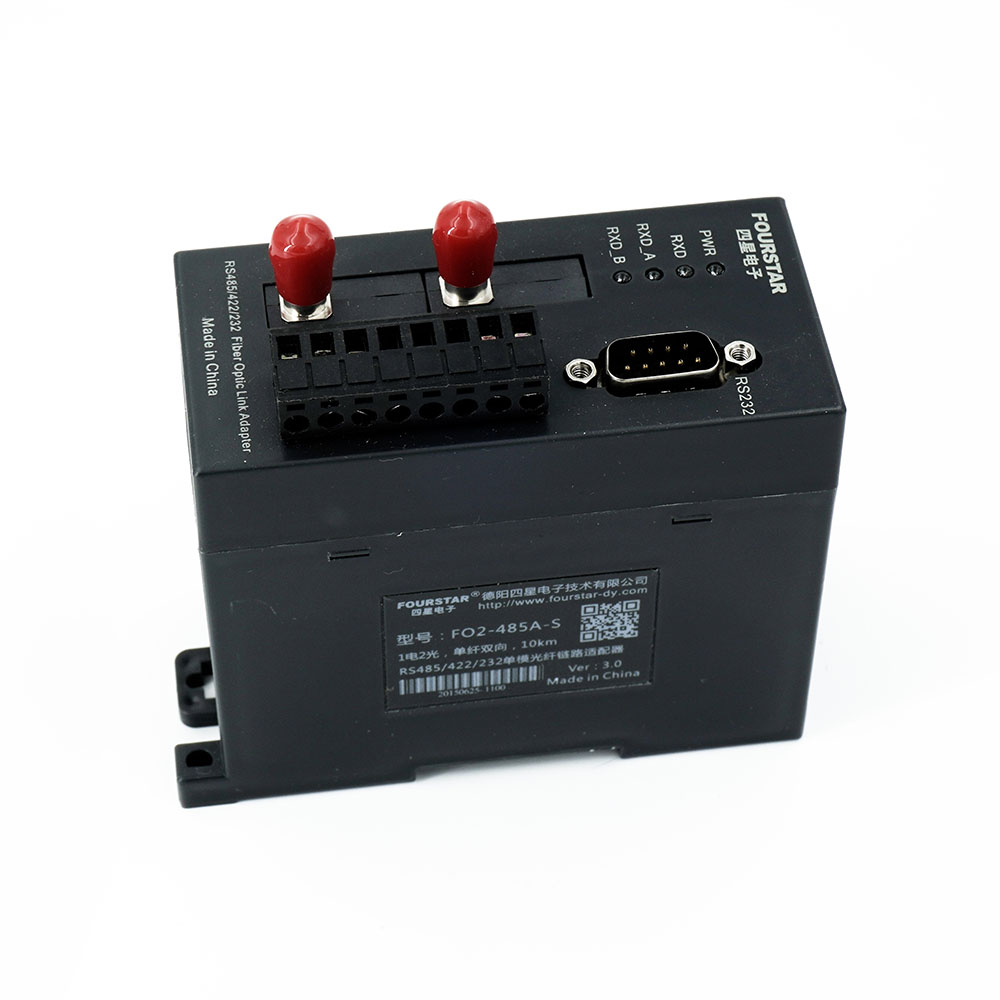

单纤双光口RS485/422/232单模光纤链路模块。1电2光，单纤传输，实现RS485/422/232信号高速远距离传输，彻底解决通讯中的电磁干扰、地线环路干扰和雷电破坏等工程难题。可实现点对点、总线型、星形和混合型光纤网络。数据透明传输，无需改动原有的通信协议和软件，速率0～500Kbps自动适应，9～40VDC宽电压隔离供电，适用光纤：单模 9/125、10/125、8.3/125um，光纤传输距离：0～10km，ST光纤接头，-40～+85℃工业级工作温度，DIN35mm标准导轨安装。
技术参数
参数分类 | 项 目 | 指 标 |
光口参数
| 光口数量 | 双光口，单纤双向传输。 |
光纤类型 | 单模9/125、10/125、8.3/125um。 | |
光纤接口 | 标配ST接头，可选配SC、FC接头。 | |
波长 | 1310nm/1550nm。 | |
发射光功率 | -6dBm。 | |
接收光灵敏度 | -18dBm。 | |
光纤最大传输距离 | 10公里。 | |
电口参数 | 接口类型 | RS485/422为接线端子，RS232为符合DTE的DB9M插座。 |
RS232信号 | TXD、RXD、GND。 | |
RS485信号 | D+、D-、SG。 | |
RS422信号 | T+、T-、R+、R-、SG。 | |
通讯速率 | 0～500Kbps无延时自适应。 | |
RS232最大传输距离 | 30米 | |
RS485/422最大传输距离 | 速率<150Kbps时1200米；速率>150Kbps时400米。 | |
接口保护 | RS485接口500W防雷击浪涌保护，RS232和RS422接口5W防浪涌保护，所有信号15kV ESD保护。 | |
通用参数
| 工作电压和功耗 | DC9～40V宽电压供电，功耗1W。 |
接口隔离 | 电源端口―RS485/422/232口―光口三方相互隔离，隔离电压1500VDC。 | |
防护等级 | IP20 | |
工作温度 | -40℃～+85℃。 | |
外形尺寸 | 85mm×49mm×100mm（长×宽×高）。 | |
重量 | 180克。 | |

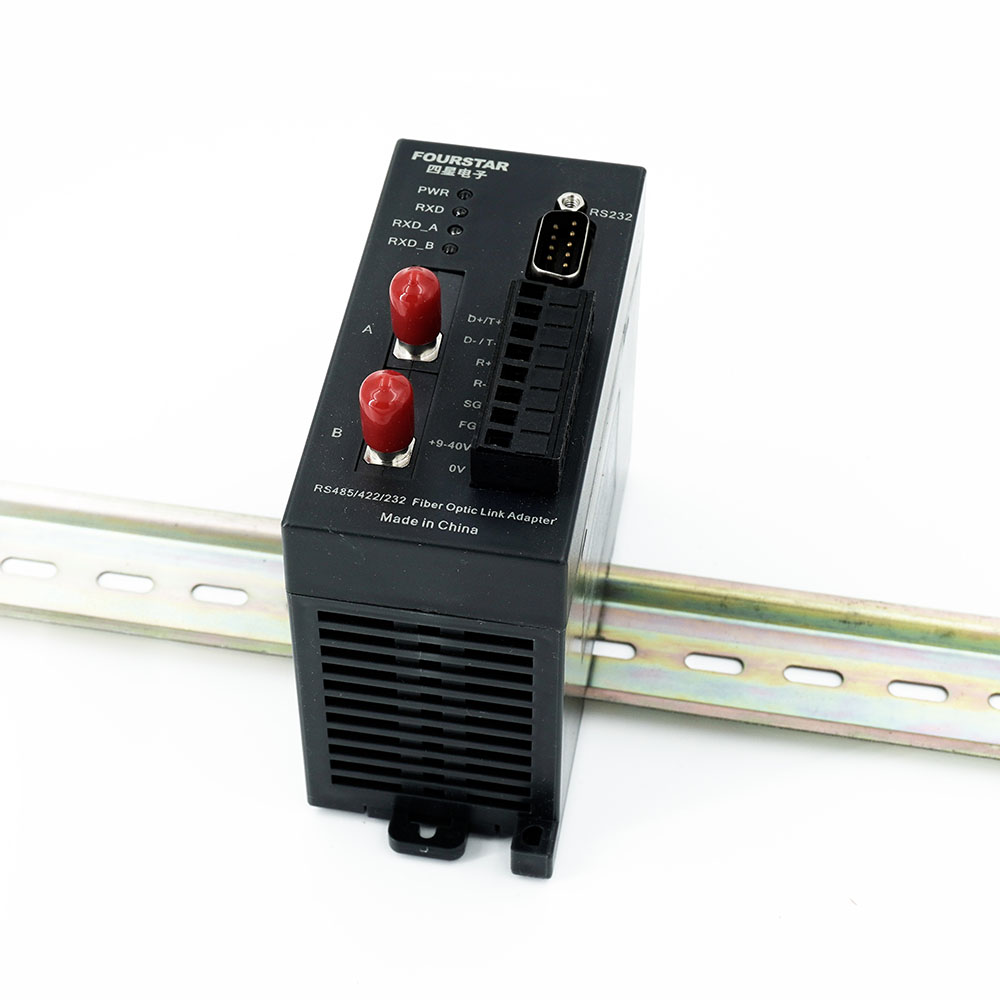

安装方式 | DIN35mm标准导轨安装。 |
应用拓扑
