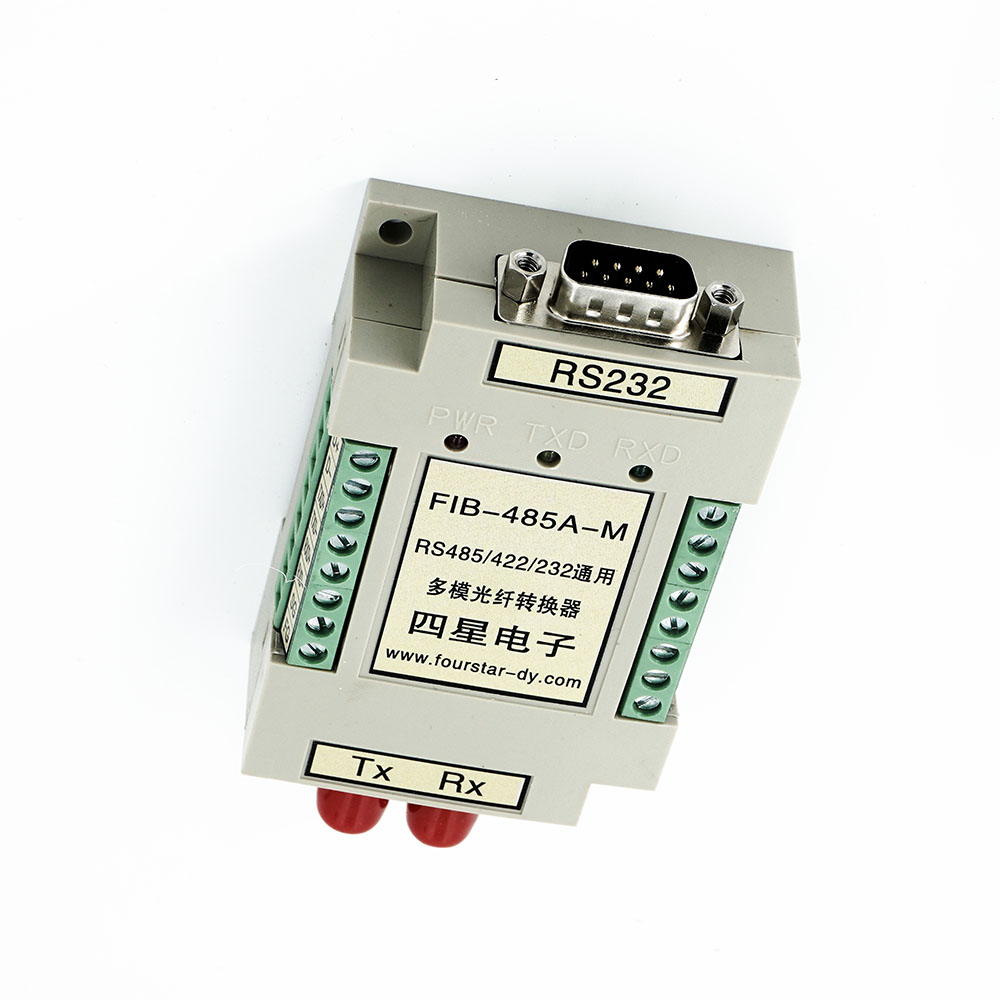

产品简介

RS485/RS422/RS232通用多模光纤转换器，波特率自适应、数据透明传输，无需改动原有的通信协议和软件，9～40VDC宽电压隔离供电，速率0～500Kbps自适应，波长：1310nm，适用光纤：多模62.5/125um、50/125um，传输距离：0～5km，ST光纤接头，-40～+85℃工业级工作温度，标准导轨安装。

技术参数

•  工作电压：9 ～ 40VDC 宽电压供电或 5VDC 供电任选，产品内部经 DC/DC 隔离模块将外接电源与接口信号隔离，功耗：<1W 。

•  电 接 口： RS232 ： DB 9M 针式插座标准 DTE 接口，使用 TXD 、 RXD 、 GND 三线，带± 15kV ESD保护和齐纳管浪涌保护。

　　　　　　RS485 ： D+ 、 D- 接线端子，带 500W TVS 防雷保护和± 15kV ESD 保护。

　　　　　　RS422 ： TXD+ 、 TXD- 、 RXD+ 、 RXD- 接线端子，带± 15kV ESD 保护和浪涌保护。

•  通信速率： RS232 ： 0 ～ 230Kbps 自适应； RS485/422 ： 0 ～ 500Kbps 自适应。

•  适用光纤：多模 62.5/125um 、 50/125um。

•  波 长： 1310nm。

•  发射光功率： -6dBm。

•  接收灵敏度： -22dBm。

•  传输距离： 0 ～ 5km。

•  光纤接口：标配 ST 接头，可选配 SC 、 FC 接头。

•  工作温度： -40 ～ + 85 ℃。

•  相对湿度： 0 ～ 95% （不冷凝）。

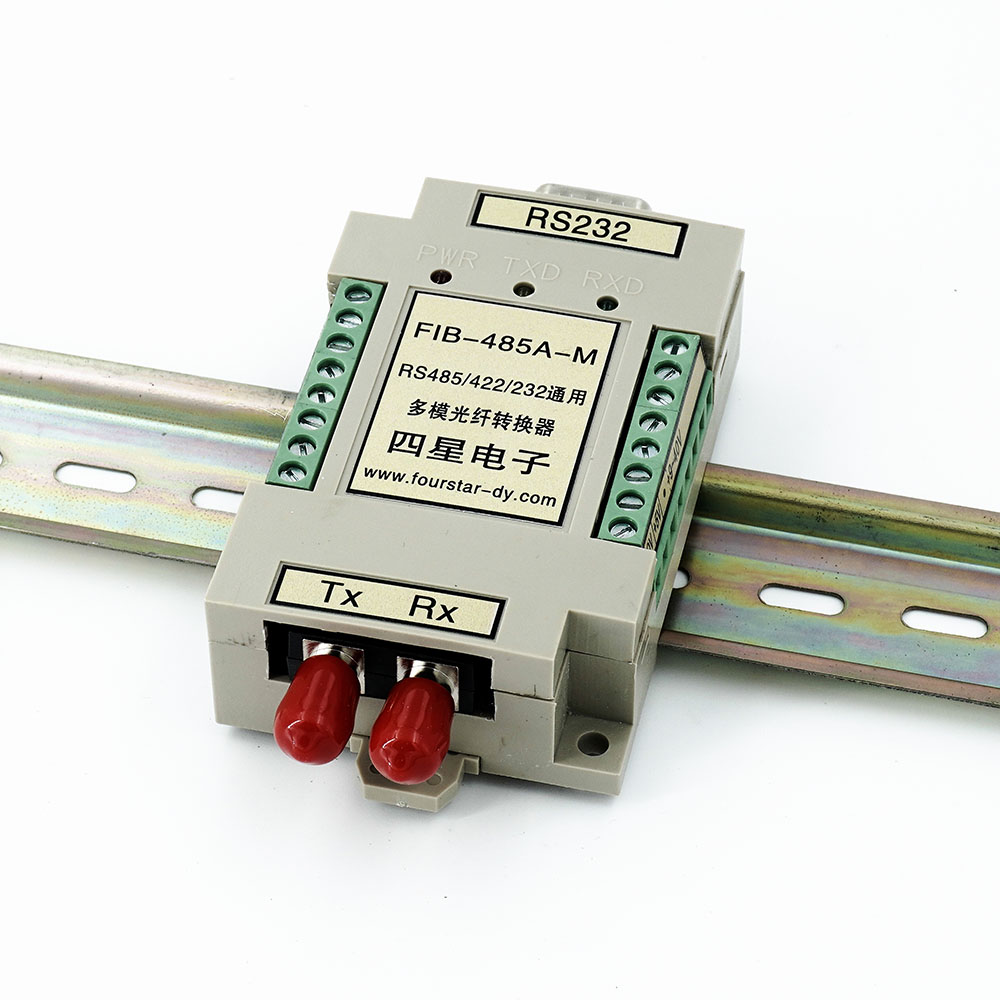

•  外形尺寸： 85 × 55 × 25 （长×宽×高），标准导轨安装兼带螺栓安装孔。

•  重 量： 100 克。

应用拓扑
