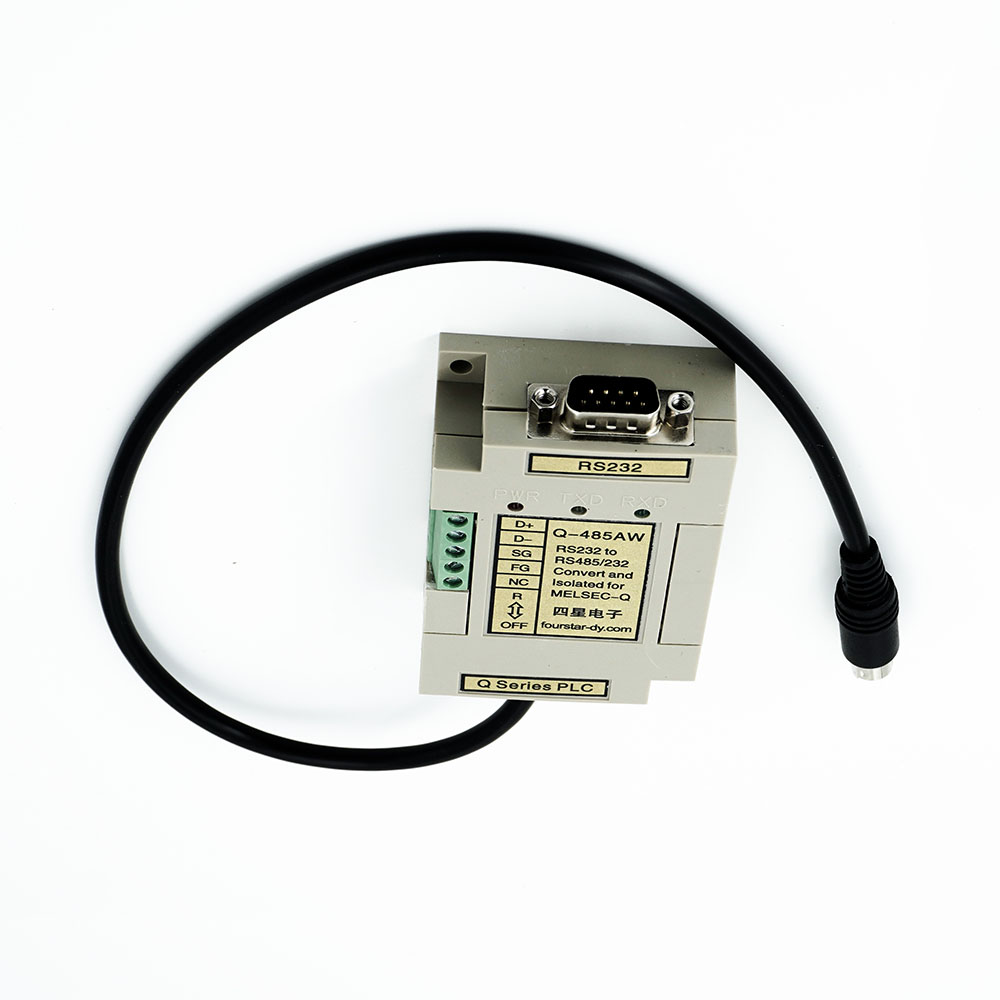

产品简介

三菱Q系列PLC编程口转RS485适配器。将Q系列PLC的编程口（RS232）转换成RS485信号进行远距离传输，最大通信距离可达1200米，内部采用光电隔离抗干扰设计并内置防雷击浪涌保护电路，特别适合恶劣的工业环境。同时在Q-485AW上还设计了隔离的RS232接口，以满足PLC与上位机或触摸屏的近距离通信。

技术参数

● 适用PLC：三菱Q系列PLC，直接插接PLC的MD6F编程口（RS232接口）。

● 供电：5VDC，60mA.max，无需外接电源，由PLC编程口供电，内部带过流保护电路。

● PLC编程口与Q-485AW的RS485/232口光电隔离电压1500VDC（最高可做到3000VDC，需定制）。

● 通信速率：0～230Kbps任意波特率自适应。

● 最大通信距离：RS485口：2000米（9.6Kbps时）、1200米（115.2Kbps时）；RS232口：15米。

● 接口保护：电源接口：过流保护；

                    RS232接口：±15KV防静电保护和齐纳管防浪涌保护；

                    RS485接口：±15KV防静电保护、500W TVS防雷击浪涌保护和60V连续过电压的自恢复保护。

● RS485集成终端和偏置电阻、Q-485AW面板带有数据收发指示灯和电源指示灯。

● 工作温度：-40～+85℃，相对湿度：5%～95%无结露。

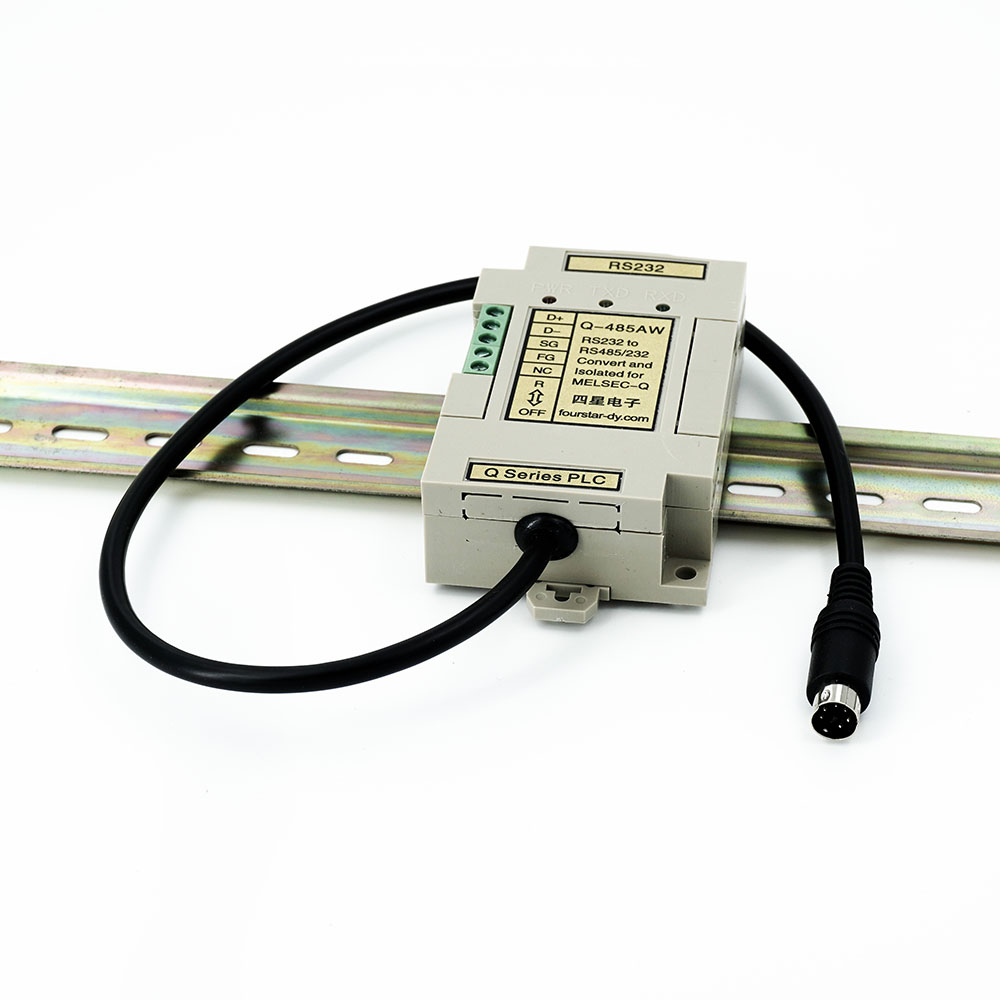

● 外形尺寸：85×55×25（长×宽×高），DIN35mm标准导轨安装。

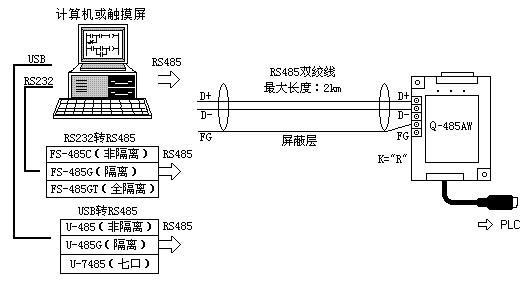

应用拓扑
