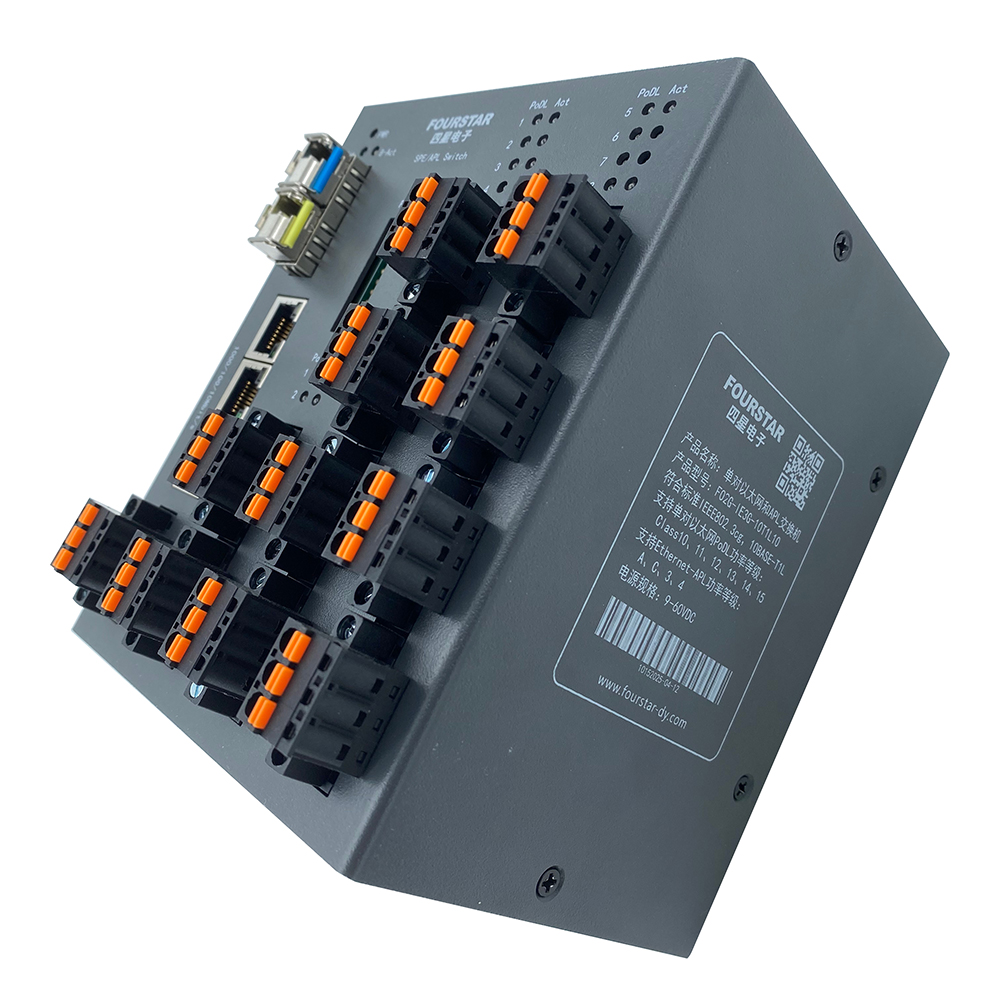

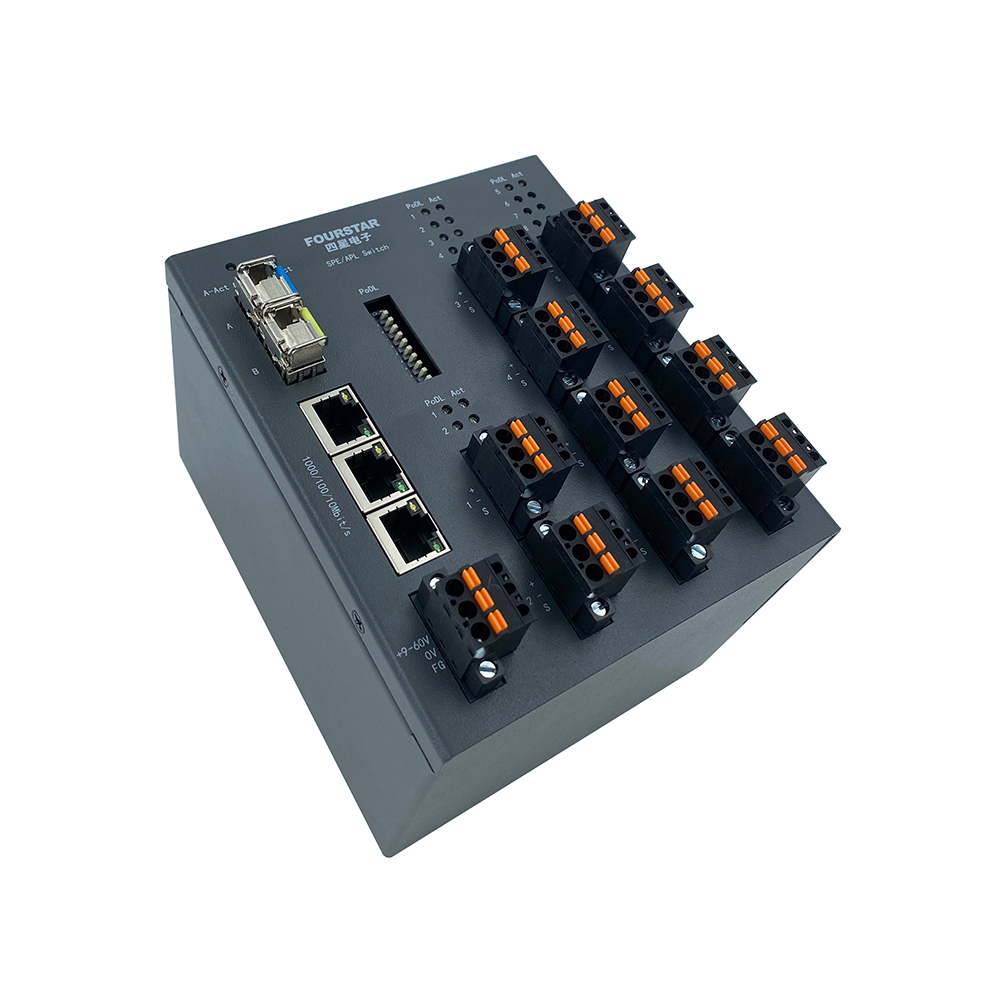

参数分类 | 项 目 | 指 标 |
标准以太网口参数 | 接口类型 | 3个标准千兆RJ45连接器接口，1000/100/10Mbit/s自适应。 |
网口自适应 | 网口有MDI/MDI-X自动跳线功能，可适应直通网线和交叉网线。 |
最大传输距离 | 六类（千兆）或五类（百兆）8芯双绞线（Cat.6或Cat.5）100 米。 |
网口协议 | IEEE802.3，1000Base-X 、100Base-TX和10BASE-T以太网标准。 |

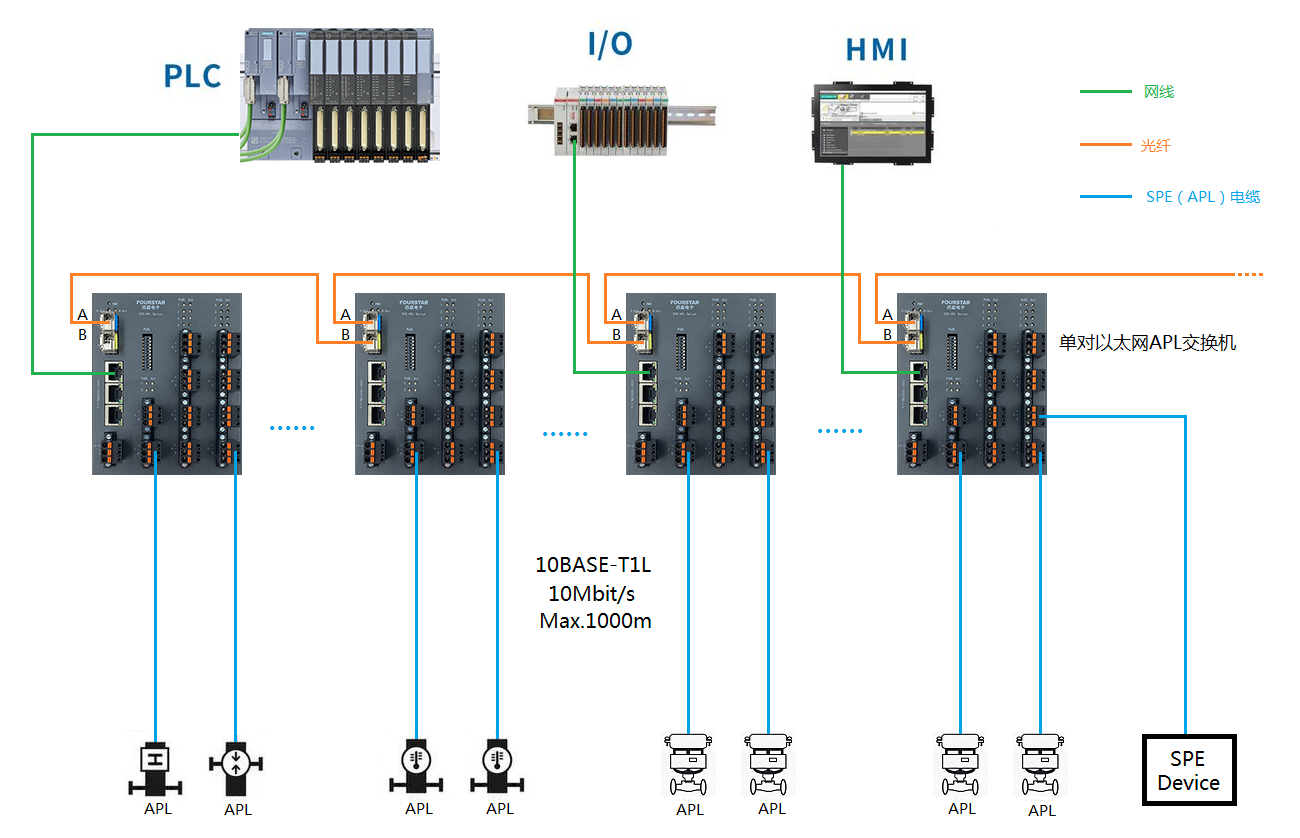

环网支持 | 支持网线环网冗余拓扑。 |
光口参数 | 光口数量 | 双光口，单纤双向传输。 |
光纤类型 | 单模9/125、10/125、8.3/125um。可更换SFP光模块适应其它光纤。 |
光纤接口 | SFP可插拔光纤模块，标配LC光纤接口，传输速率1000Mbps。 A光口：1310nm发/1550nm收，B光口：1550nm发/1310nm收。 |
光纤最大传输距离 | 单模光纤20公里，更远距离可更换SFP光纤模块。 |

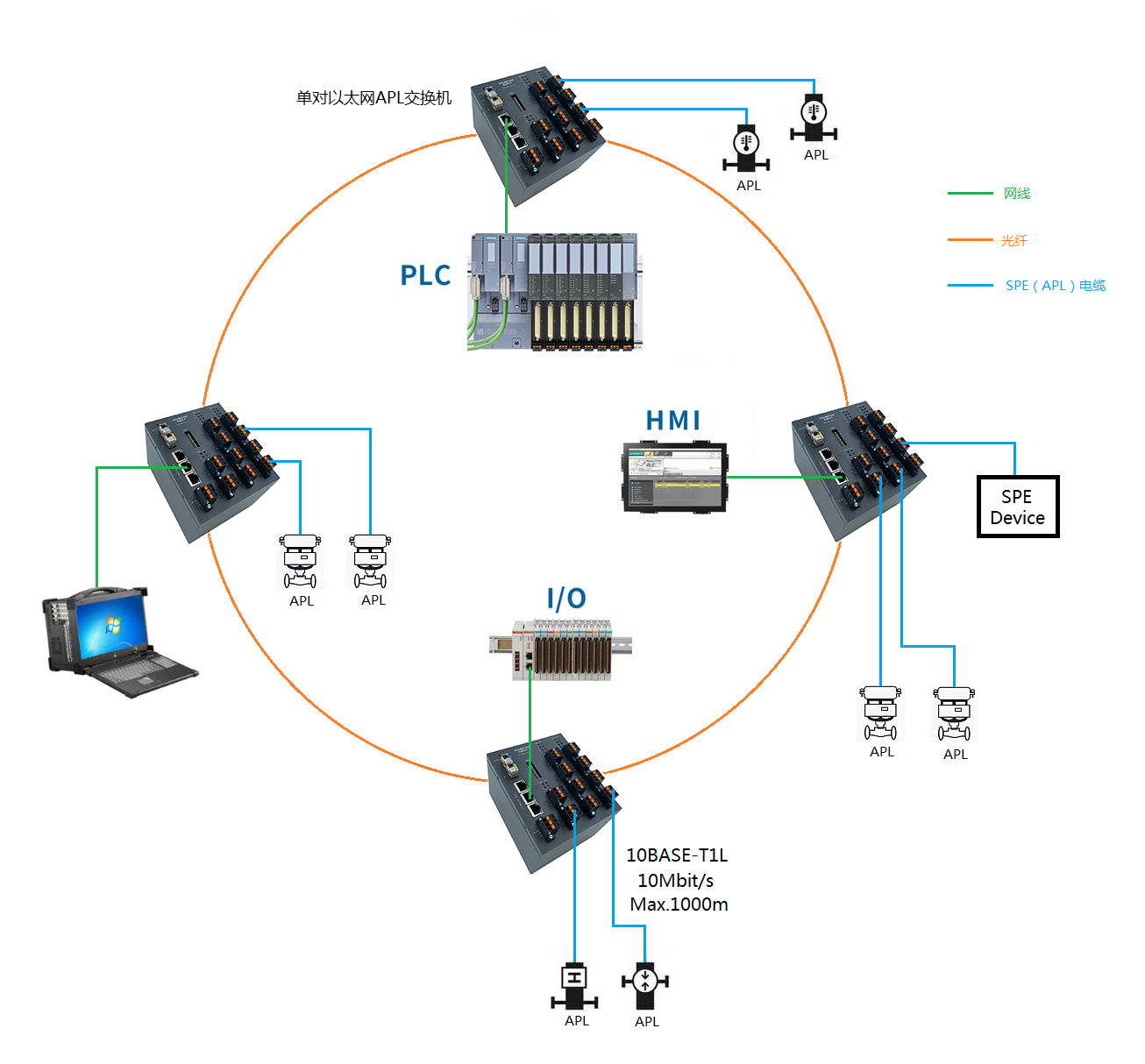

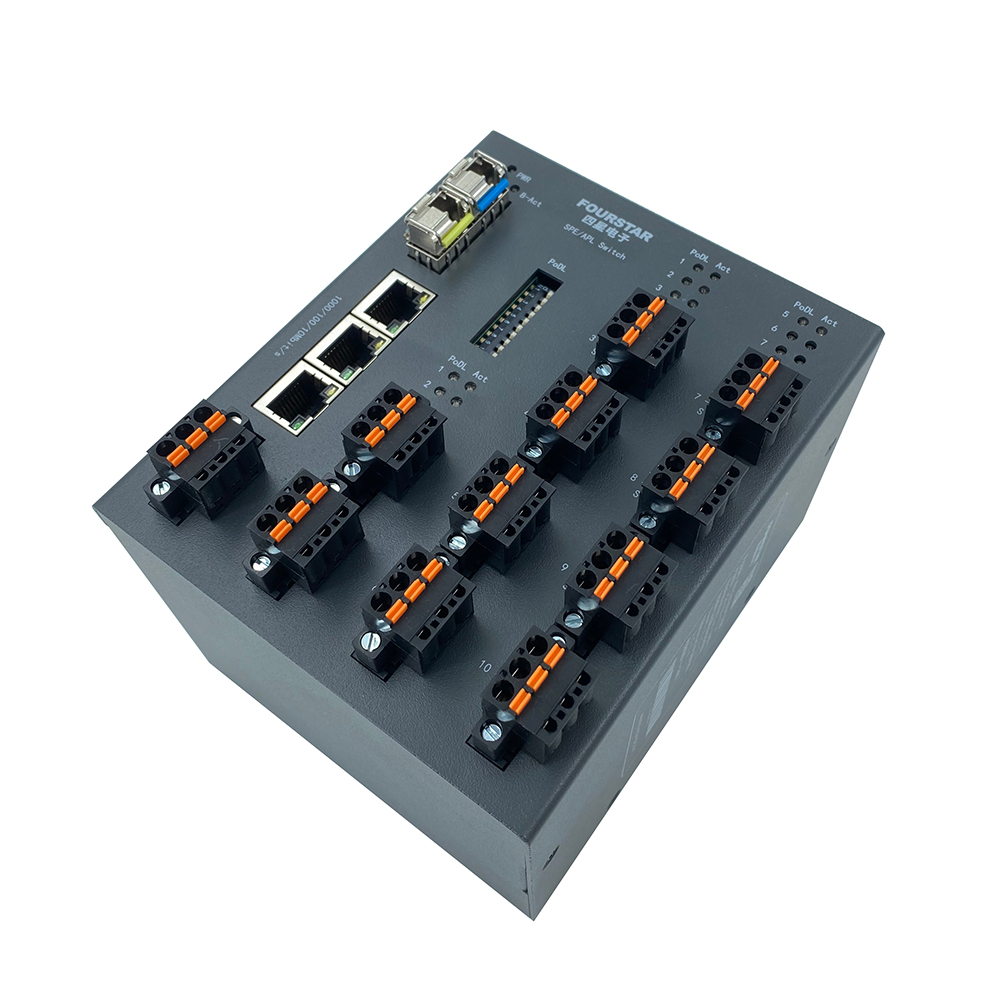

环网支持 | 支持光纤环网冗余拓扑。 |
单对以太网口参数 | 接口类型 | 5.08-3Pin插拔式弹簧按压接线端子。 |
传输速率 | 10Mbit/s全双工，符合标准10BASE-T1L，IEEE802.3cg-2019。 |
输出信号峰峰值 | 出厂默认信号峰峰值Vpp=2.4V，如需Vpp=1.0V订货时需声明。 |
传输介质 | SPE单对双绞线电缆，26AWG（0.14mm2）～ 14AWG（2mm2）。 |
最大传输距离 | 1000米。如果使用PoDL供电，则距离受功率和电缆截面积限制。 |

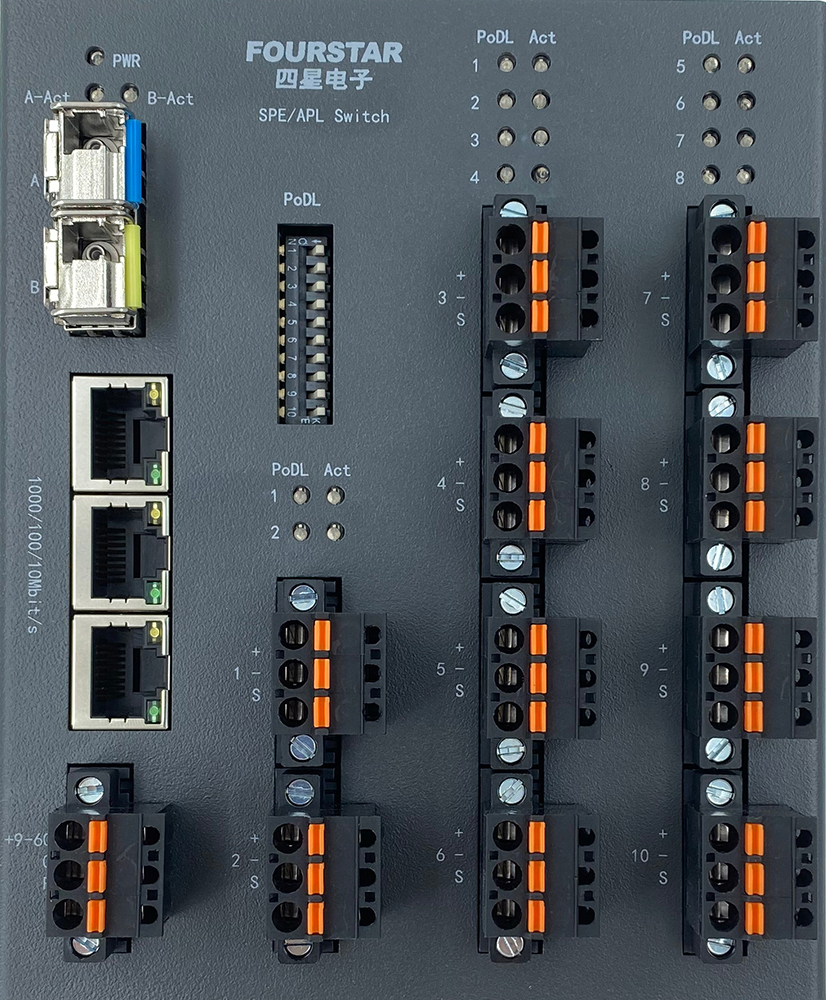

连接指示 | SPE端口通信状态指示灯和PoDL指示灯。 |
PoDL功率等级 | 电源电压为24VDC时，支持SPE功率等级Class10、11、12。 电源电压为54VDC时，支持SPE功率等级Class13、14、15。 电源电压为12VDC时，支持Ethernet-APL功率等级A和C。 电源电压为48VDC时，支持Ethernet-APL功率等级3和4。 |
端口数量 | 10个SPE端口（APL端口）。 |
SPE通讯协议 | IEEE802.3cg-2019，10Base-T1L，数据透明传输，支持所有以太网上层协议，如PROFINET、MODBUS TCP/IP、Ethernet/IP、EtherCAT、CC-Link IE、POWERLINK 等。 |
通用参数 | 工作电源电压 | 9～60VDC之间任意电压，带电源极性接反保护和浪涌保护，应征对不同的SPE（APL）下游终端受电设备选择不同的电源电压。 |
工作电源功率 | 不使用PoDL供电时功率不大于5W，使用PoDL供电时功率为所有受电设备功率之和再加40%以上的富余量。 |
接口隔离 | 网口之间相互隔离，网口与SPE口之间隔离，网口与电源端口隔离，隔离电压1500VDC。各个SPE（APL）端口之间、SPE（APL）端口和输入工作电源端口之间没有电隔离（公共PoDL电压）。 |
防护等级 | IP20 |
工作温度 | -20℃～+75℃。 |
外形尺寸 | 96mm×116mm×140mm（长×宽×高），重量1.2kg。 |

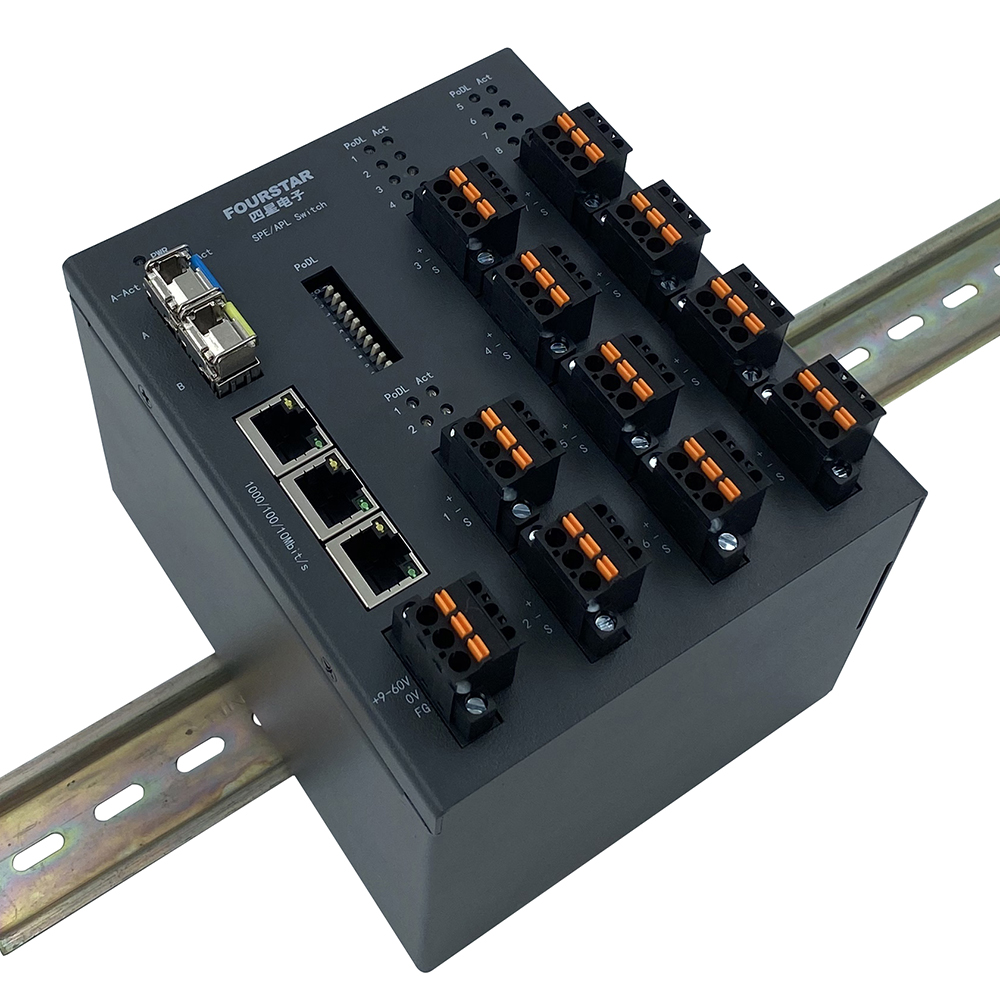

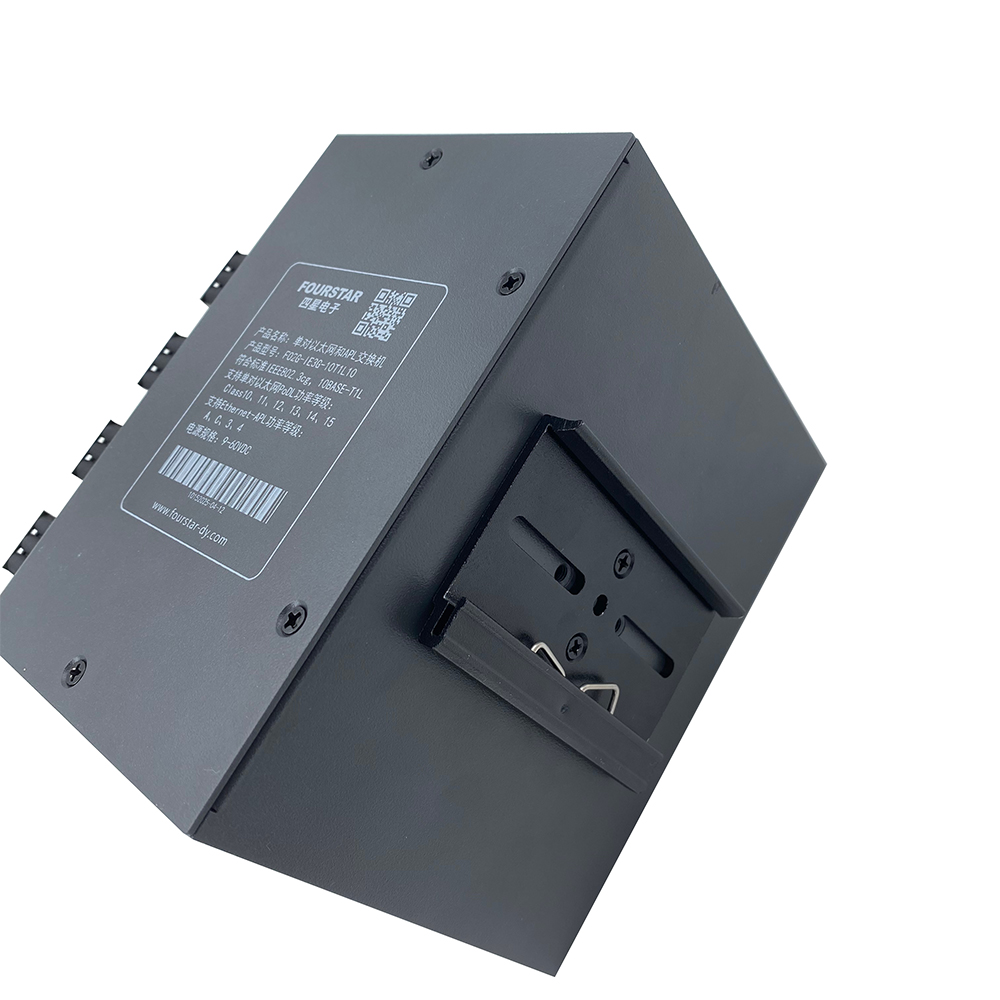

安装方式 | DIN35mm标准导轨安装。 |
