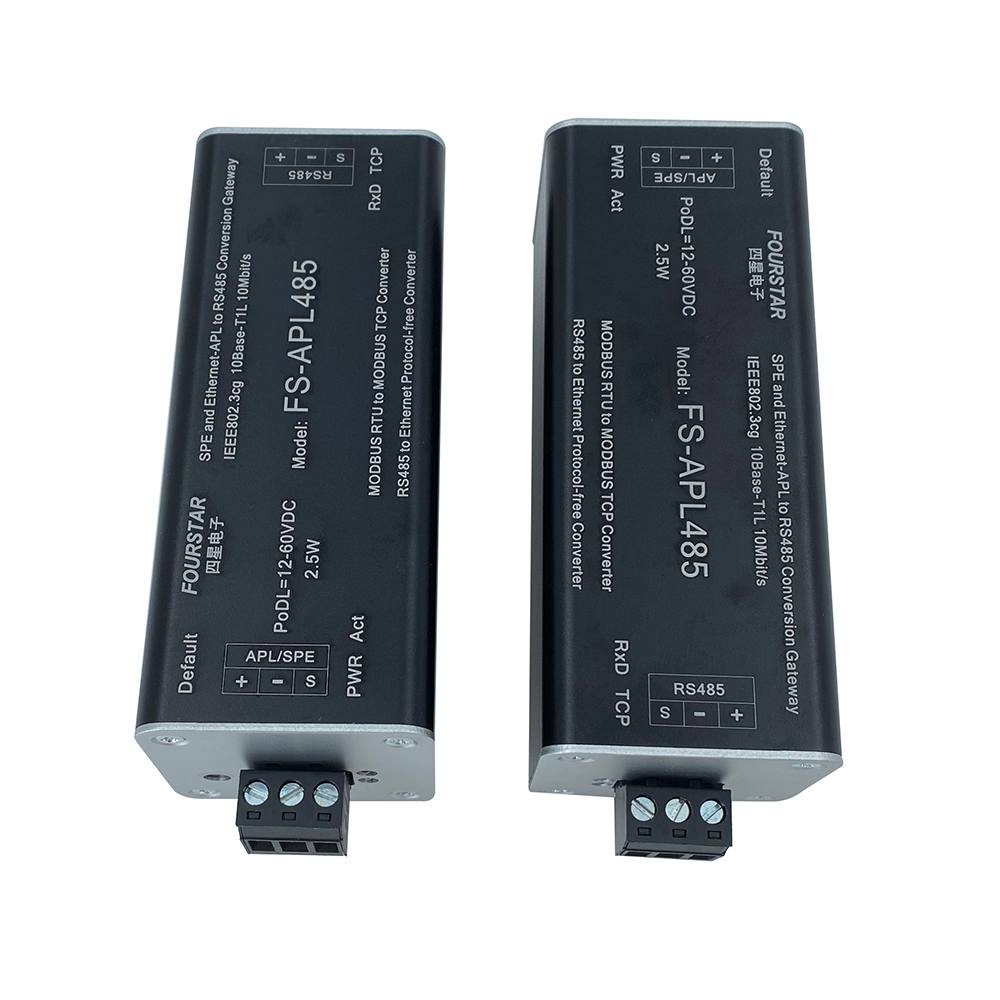

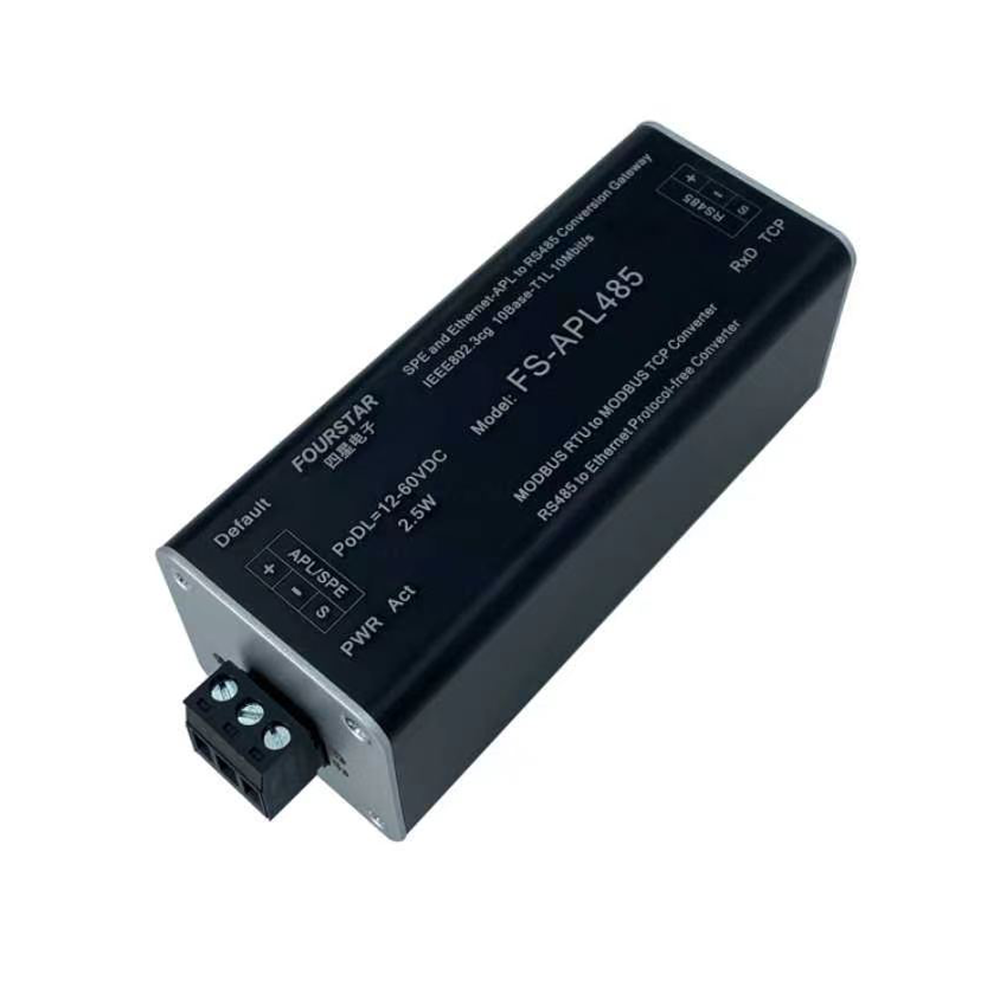

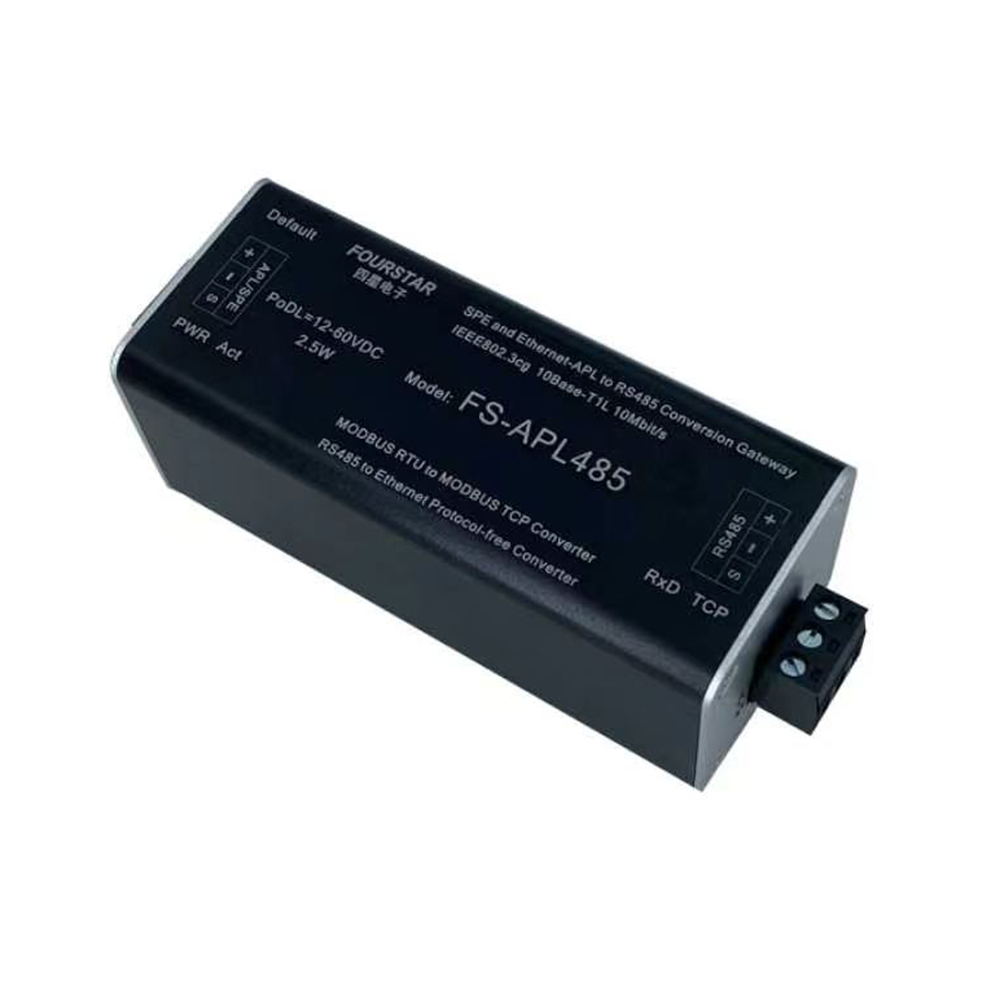

产品简介
Ethernet-APL和10BASE-T1L单对以太网（SPE）转R485通用网关。也叫多主站共享串口服务器及MODBUS TCP/RTU网关。将RS485（MODBUS RTU协议或无协议）转换成单对以太网SPE或APL，以太网支持MODBUS TCP协议或无协议，实现将传统RS485整合到APL/SPE系统。无需外接电源，由上游APL/SPE交换机PoDL数据线供电，数据线供电电压范围支持12～60VDC，功耗2.5W。-20℃～+75℃工作温度，DIN35标准导轨安装。
技术参数
参数分类 | 项 目 | 指 标 |
RS485
| 接口类型 | 5.08-3Pin插拔式接线端子。 |
通讯参数 | 波特率：1200bps―115200bps。 | |
数据位：5/6/7/8。 | ||
校验位：None/Odd/Even/Mark/Space。 | ||
停止位：1/2。 | ||
流控：无流控。 | ||
最大传输距离 | 1200米。 | |
接口保护 | RS485接口500W防雷击浪涌保护。 | |
连接指示 | TCP链路指示、RS485接收信号指示。 | |
通讯协议 | MODBUS RTU或无协议RS485。 | |
传输介质 | 单对双绞线电缆，22AWG（0.3mm2）～ 20AWG（0.5mm2）。 | |
APL/SPE | 接口类型 | 5.08-3Pin插拔式接线端子。 |
传输速率 | 10Mbit/s全双工，符合标准10BASE-T1L，IEEE802.3cg-2019。 | |
APL/SPE输出信号峰峰值 | 出厂默认信号峰峰值Vpp=1.0V。 如需Vpp=2.4V可改变电路板上插针J1的短路帽位置。 | |
传输介质 | 单对双绞线电缆，22AWG（0.3mm2）～ 14AWG（2mm2）。 | |
最大传输距离 | 1000米，与上游交换机输出的PoDL电压（数据线供电电压）和双绞线电缆截面积密切相关。详见第13页。 | |
连接指示 | 电源指示灯PWR和APL/SPE端口状态指示灯Act。 | |
数据线供电电压 | 12～60VDC之间任意电压输入。 | |
以太网协议 | TCP、UDP、IP、DNS等标准TCP/IP协议。 | |
工业通讯协议 | MODBUS TCP或无协议以太网。 | |
多主站模式 | 单主站模式、多主站模式，最多96个主站。 | |
通讯方式 | MODBUS TCP/RTU标准网关、Socket、虚拟串口。 | |
参数配置方式 | Web浏览器。 | |
通用参数
| 工作电源 | 无需外接工作电源，由上游交换机数据线供电。 |
功耗 | 2.5W。 | |
接口电气隔离 | APL/SPE接口与RS485接之间隔离，隔离电压1500VDC。 | |
防护等级 | IP20 | |
工作温度 | -20℃～+75℃。 | |
外形尺寸 | 120mm×42mm×42（长×宽×高），重量150克。 | |

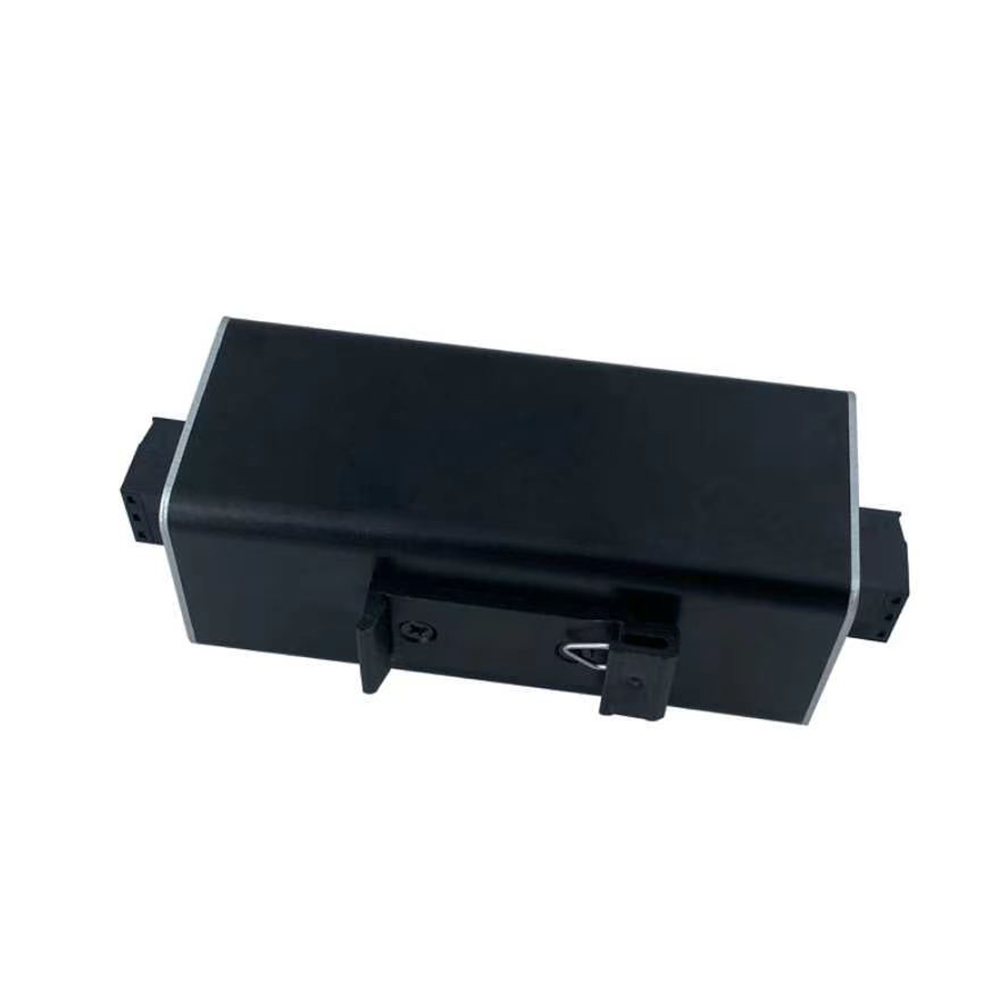

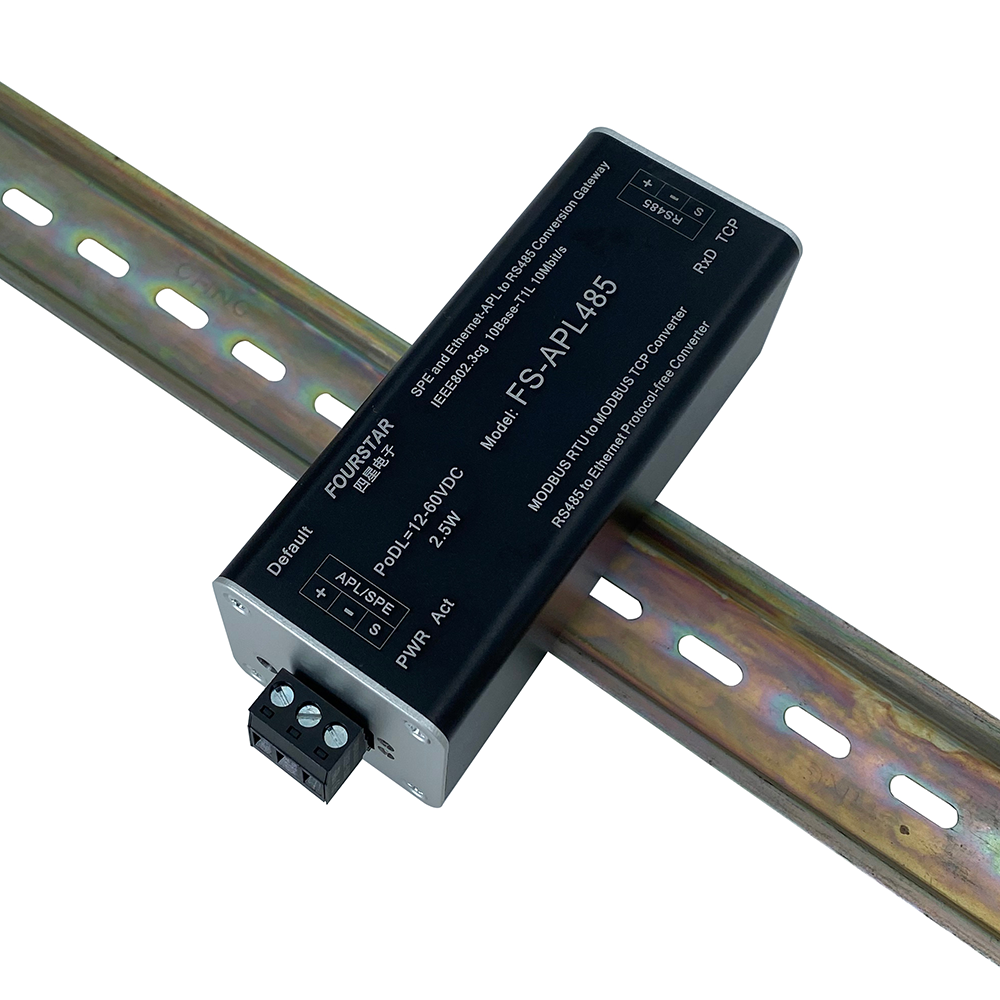

安装方式 | DIN35mm标准导轨安装。 |

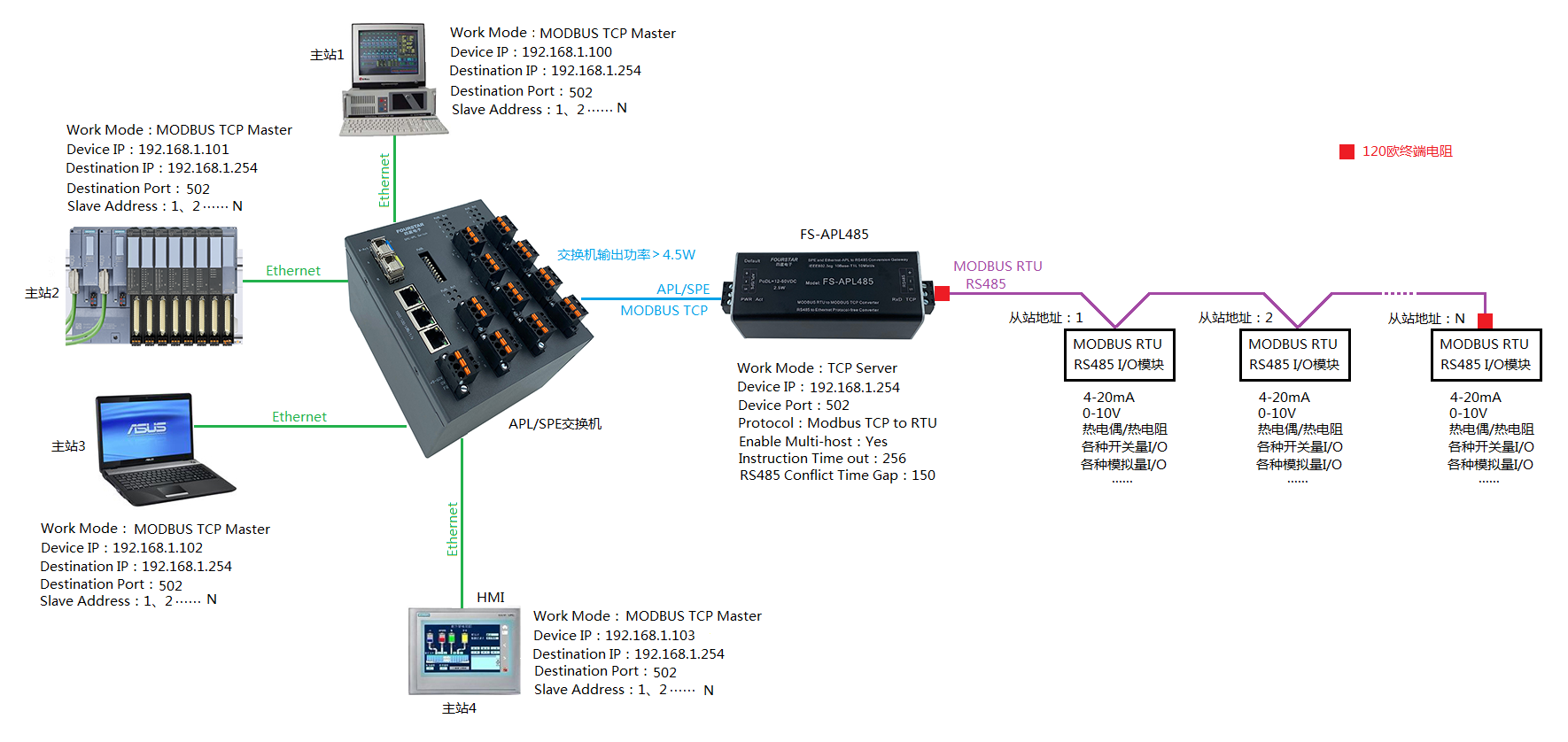

应用拓扑
