产品简介

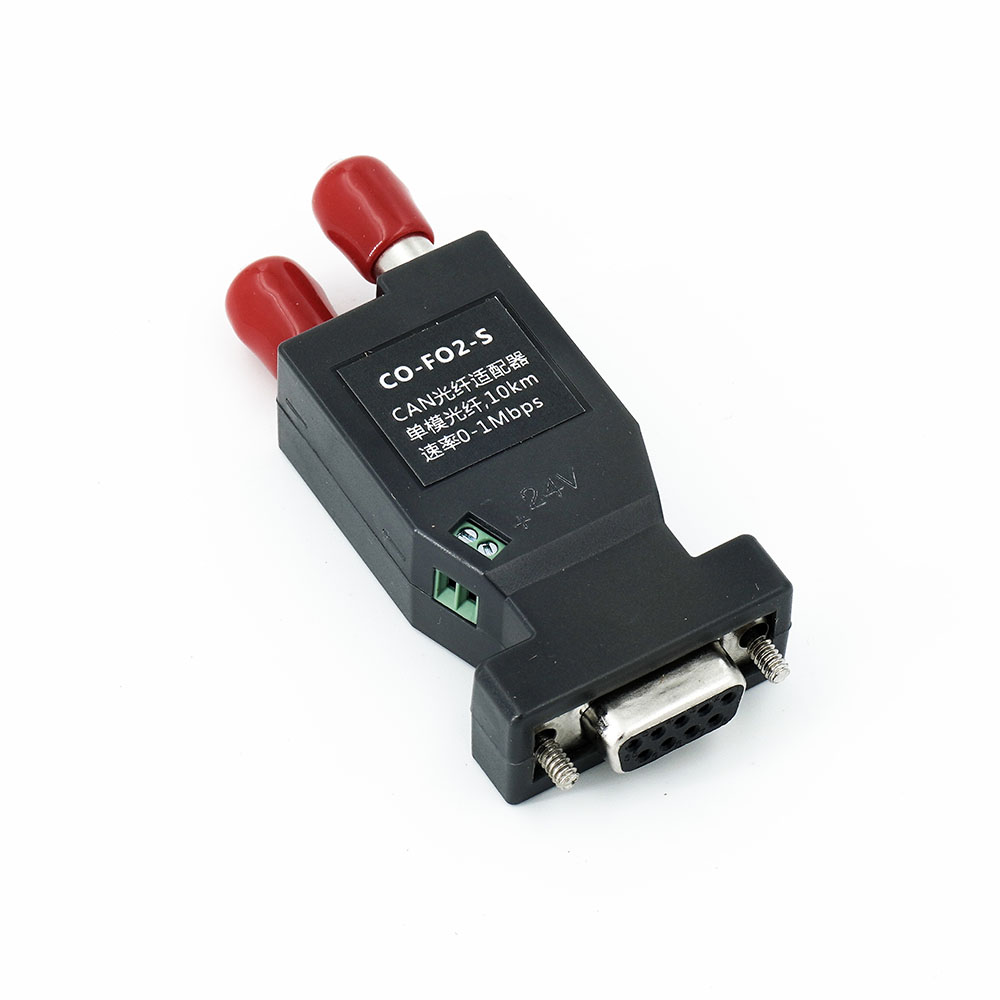

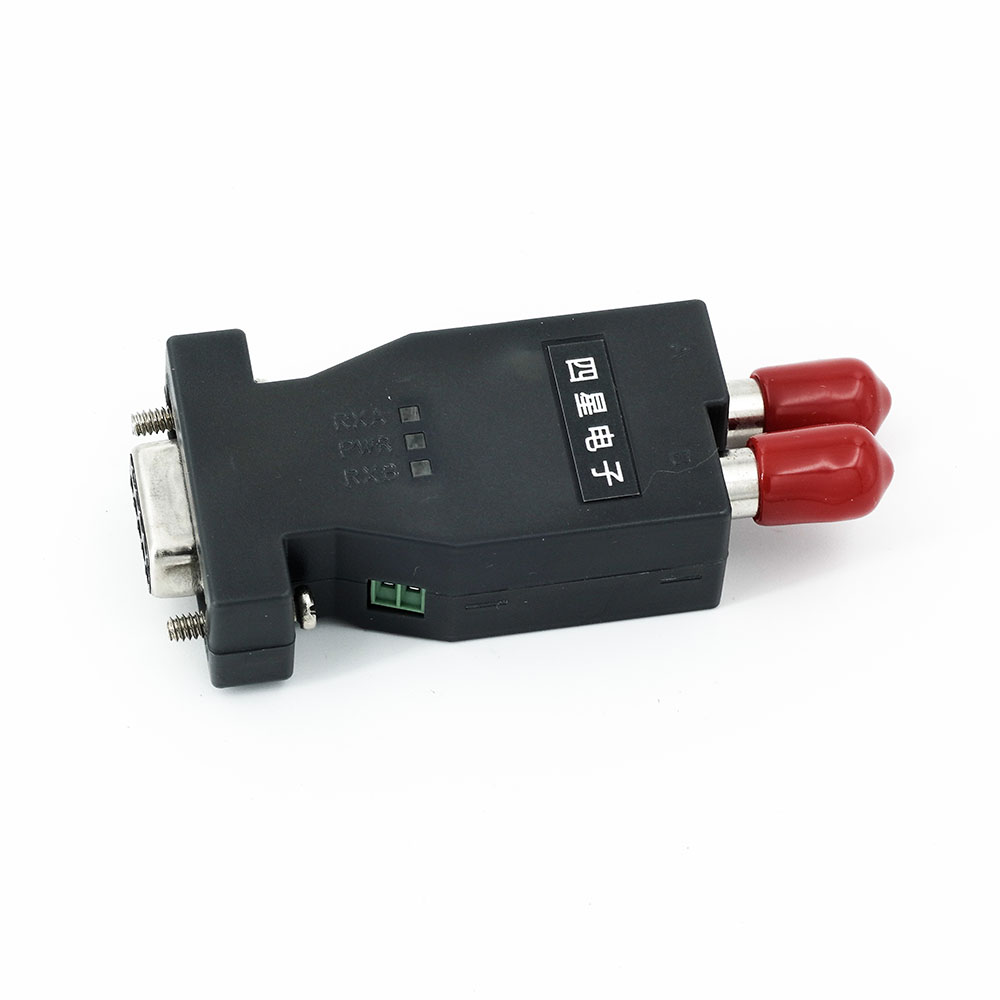

光纤型CANOpen总线连接器（单模）。1电2光，单纤传输，直插符合CANOpen信号排列的DB9插座。实现CAN/CANOpen/DeviceNet等各种CAN信号高速远距离传输，彻底解决通讯中的电磁干扰、地线环路干扰和雷电破坏等工程难题。具有外接7～36VDC电源端子，速率0～1Mbps自适应，可组成总线型、星形和混合型光纤网络，使用非常方便灵活。ST光纤接头，适用光纤：单模9/125、10/125、8.3/125um，光纤传输距离：0～10km，-40～+85℃工业级工作温度。
技术参数
参数分类 | 项 目 | 指 标 |
光口参数
| 光口数量 | 双光口（A光口和B光口），单纤双向传输。 |
光纤类型 | 单模9/125、10/125、8.3/125um。产品型号：CO-FO2-S | |
多模62.5/125um、50/125um。产品型号：CO-FO2-M | ||
光纤接口 | ST光纤接头，不支持其它光纤接头。 | |
波长 | A光口：1310nm发/1550nm收；B光口：1550nm发/1310nm收。 | |
发射光功率 | -6dBm。 | |
接收光灵敏度 | -18dBm。 | |
光纤最大传输距离 | 单模光纤最大10公里，多模光纤最大2公里，见表 1。 | |
电口参数 | 接口类型 | 符合CANopen标准信号排列的DB9F母插头。 |
通讯速率 | 0～1Mbps自适应。 | |
电缆最大传输距离 | 与通讯速率密切相关，符合CAN标准协议距离，见表 1。 | |
接口保护 | CAN接口具有显性超时保护和±15KV ESD保护。 | |
通讯协议 | 全面支持CAN、DeviceNet、CANopen、SDS、NMEA2000、SAE J1939、SAE J2284等所有基于CAN接口的通讯协议。 | |
通用参数
| 工作电压和功耗 | 从接线端子外接7～36VDC电源同时给本产品和设备的CAN总线接口供电，本产品的功耗约0.3W。 |
接口隔离 | 电源端口-CAN口之间由于需总线供电的原因没有隔离。 | |
防护等级 | IP50 | |
工作温度 | -40℃～+85℃。 | |
外形尺寸 | 75mm×17mm×33mm（长×宽×高）。 | |
重量 | 30克。 | |
安装方式 | 直接插接符合CANopen标准信号排列的DB9公插座。 | |
