产品简介

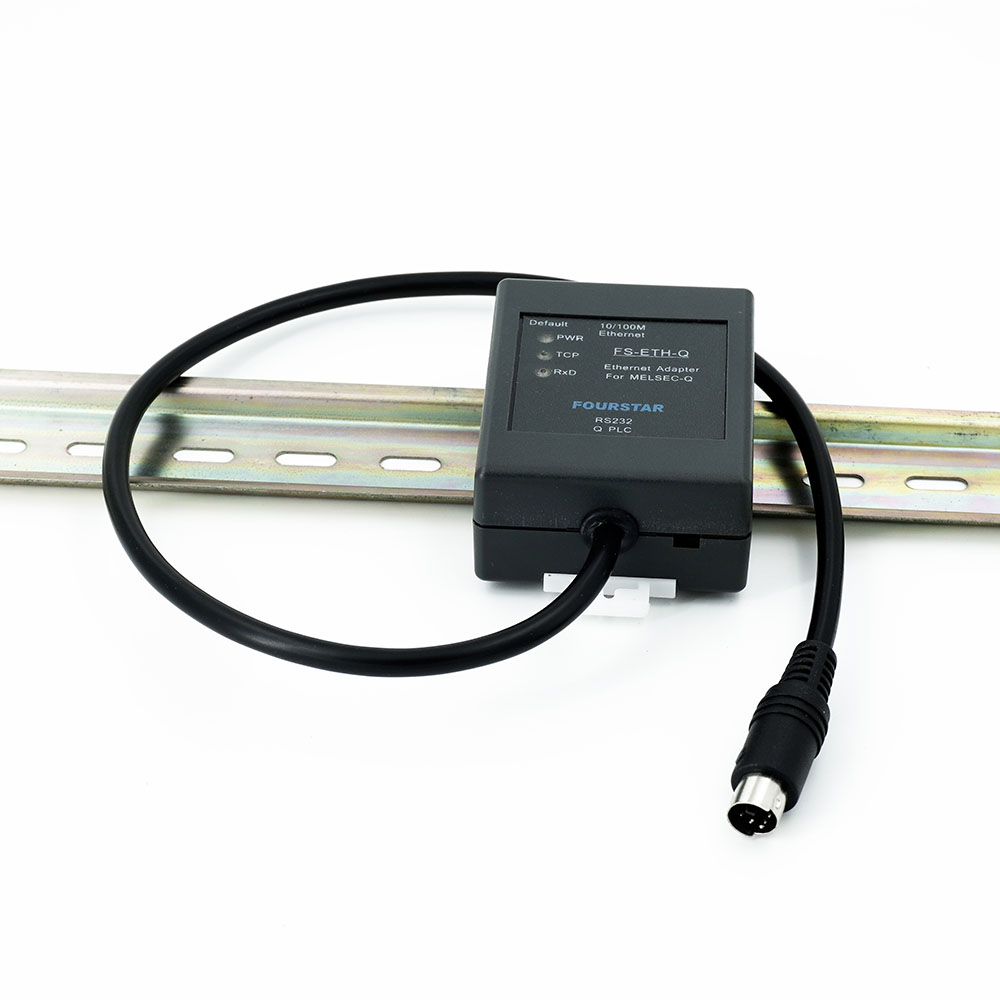

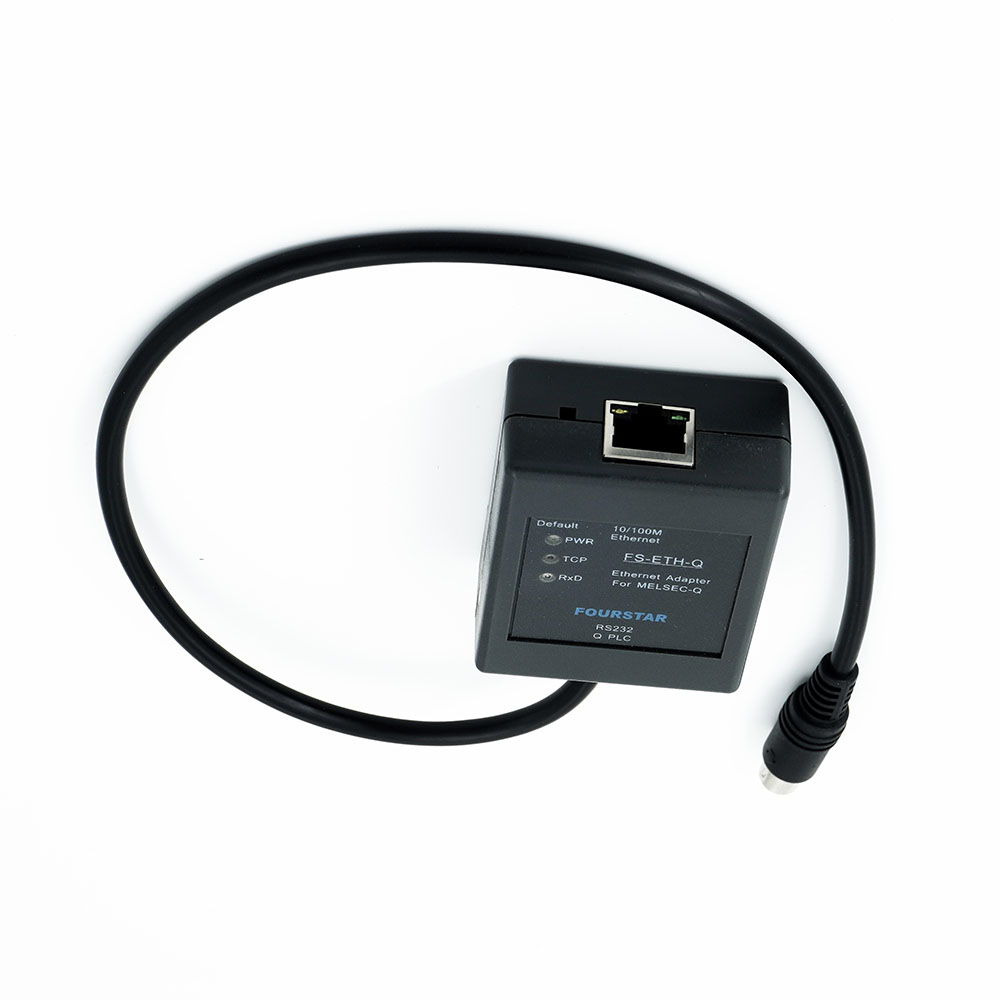

三菱Q系列PLC串口转以太网适配器。用于将Q系列PLC通过RS232编程口连入以太网或互联网，不改变现有通讯协议和软件。并支持多达96个主站（如计算机、触摸屏、PLC主站等。）同时实时监控PLC，还可通过互联网异地远程操控维护PLC。工业级设计，网口-串口隔离，-40～+85C工作温度，DIN35标准导轨安装。
技术参数
参数分类 | 项 目 | 指 标 |
网口参数
| 端口类型 | RJ45插座，带有LED指示灯。 |
速率 | 10/100Mbps自适应。 | |
隔离保护 | 内置隔离变压器，隔离电压1500V。 | |
最大传输距离 | 100米，自动适应直通网线和交叉网线。 | |
串口参数 | 端口类型 | RS232接口，MD6M插头直接插接Q PLC的RS232编程通讯口。 |
通讯参数 | 波特率：1200bps-115200bps。 | |
数据位：5/6/7/8。 | ||
校验位：None/Odd/Even/Mark/Space。 | ||
停止位：1/2。 | ||
流控：无流控、CTS/RTS、XON/XOFF。 | ||
接口保护 | RS232接口防浪涌保护和15kV ESD保护。 | |
软件参数 | 以太网协议 | TCP，UDP，IP，DNS等标准TCP/IP协议。 |
工业通讯协议 | MODBUS TCP/RTU标准网关。 | |
工作模式 | TCP Client | |
TCP Server | ||
UDP | ||
MODBUS TCP_Master — MODBUS RTU_Slaver | ||
MODBUS RTU_Master — MODBUS TCP_Slaver | ||
多主站工作模式，支持最多96个主站。 | ||
单主站工作模式。 | ||
参数配置方式 | Web浏览器。 | |
通讯方式 | Socket、虚拟串口。 | |
通用参数 | 工作电压和功耗 | 电压DC5V，功耗1W，由PLC编程通讯口供电，无需另接。 |
接口隔离 | 串口和网口之间相互隔离，隔离电压1500V。 | |
工作温度 | -40℃～+85℃。 | |
外形尺寸 | 65mm×51mm×26mm（长×宽×高）。 | |
重量 | 80克。 | |
安装方式 | DIN35mm标准导轨安装。 |

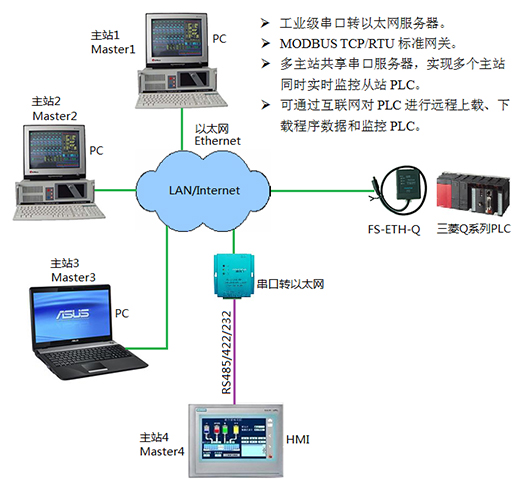

应用拓扑
