参数分类 | 项 目 | 指 标 |
Ethernet-APL接口参数 | 接口类型 | 5.08-3Pin插拔式接线端子。 |
传输速率 | 10Mbit/s全双工,符合标准10BASE-T1L,IEEE802.3cg-2019。 |
输出信号峰峰值 | 出厂默认信号峰峰值Vpp=2.4V,如需Vpp=1.0V订货时需声明。 |
传输介质 | 单对双绞线电缆,特性阻抗100~120欧,线间电容<60pF/m。 干线(Trunk):16AWG(1.5mm2)~ 14AWG(2.5mm2) 支线(Spur):20AWG(0.5mm2)~ 18AWG(0.75mm2)。 |

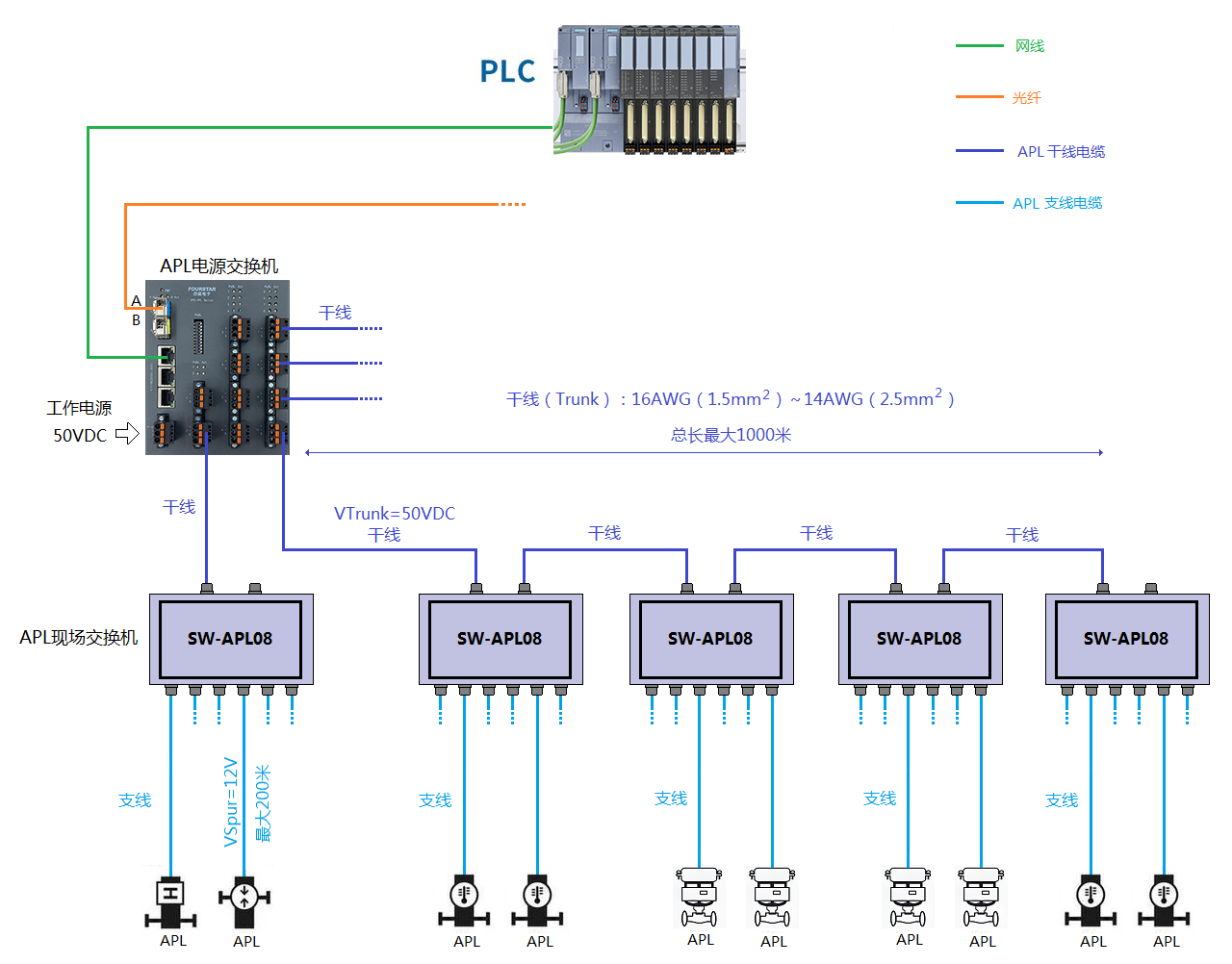

最大传输距离 | 干线总长最长1000米,支线最长200米。如果使用PoDL供电,则距离受功率和电缆截面积限制。 |
连接指示 | APL端口通信状态指示灯和PoDL供电指示灯。 |
PoDL功率等级 | 干线Trunk接收上游电源交换机输出的信号和功率,支持接收Ethernet-APL功率等级3和4。3:50V/57.5W,4:50V/92W。 |
支线Spur输出电压为12VDC,每个APL分支接口的PoDL输出最大功率为2W。支持Ethernet-APL功率等级A和C。A:12V/0.54W,C:12V/1.11W。 |

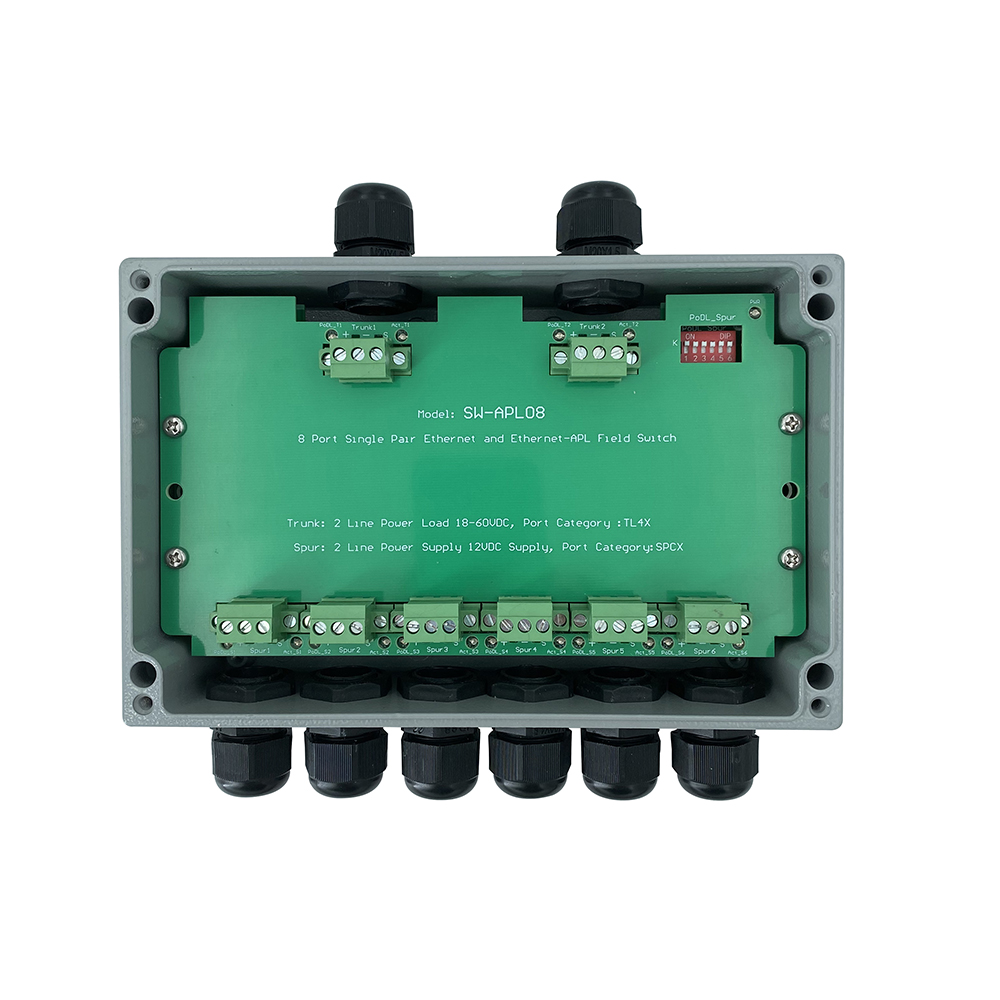

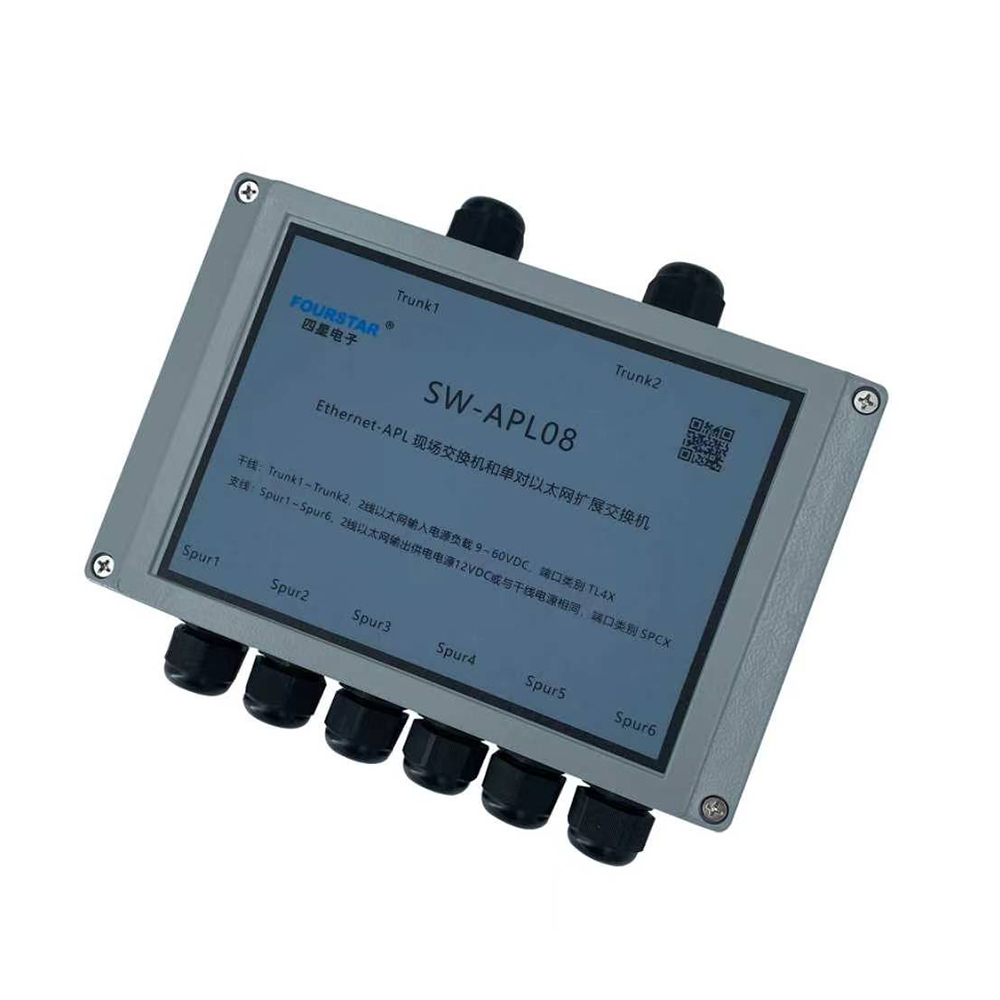

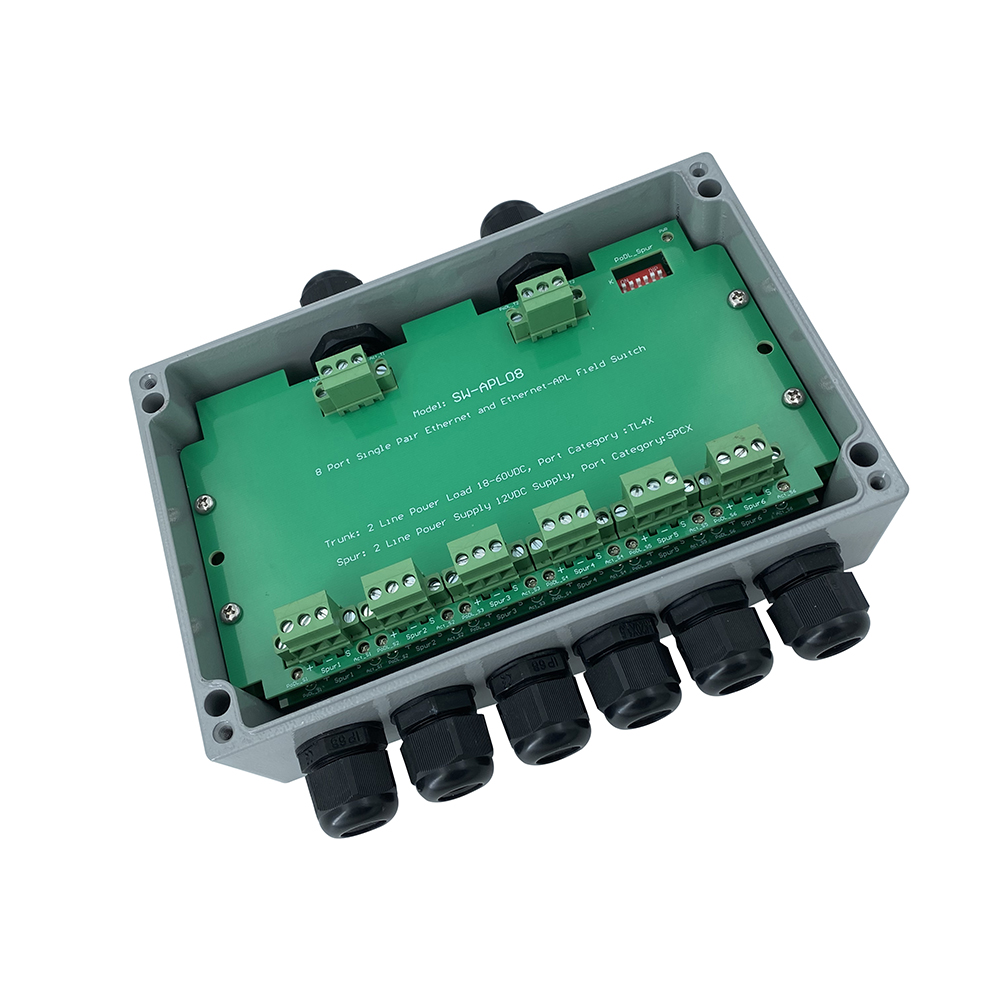

接口数量 | 2个干线(Trunk)接口,6个支线(Spur)接口。 |
支持通讯协议 | IEEE802.3cg-2019,10Base-T1L,数据透明传输,支持所有以太网上层协议,如PROFINET、MODBUS TCP/IP、Ethernet/IP、CC-Link IE、POWERLINK 等。 |
通用参数 | 输入干线(Trunk)的PoDL电压 | 48~54VDC之间任意电压(典型值50VDC),带电源极性接反保护和浪涌保护。 |
支线(Spur)输出的PoDL电压和功率 | 支线(Spur)输出的PoDL电压12VDC,每个APL分支接口的PoDL输出最大功率为2W。 |
功率 | 本交换机支线不使用PoDL供电时功率约为5W,支线使用PoDL供电时功率与干线(Trunk)输入功率和所连接的终端受电设备的功率相关。 |
接口隔离 | 各个APL端口之间之间没有电隔离(公共PoDL电压)。 |
防护等级 | IP66 |
工作温度 | -20℃~+75℃。 |

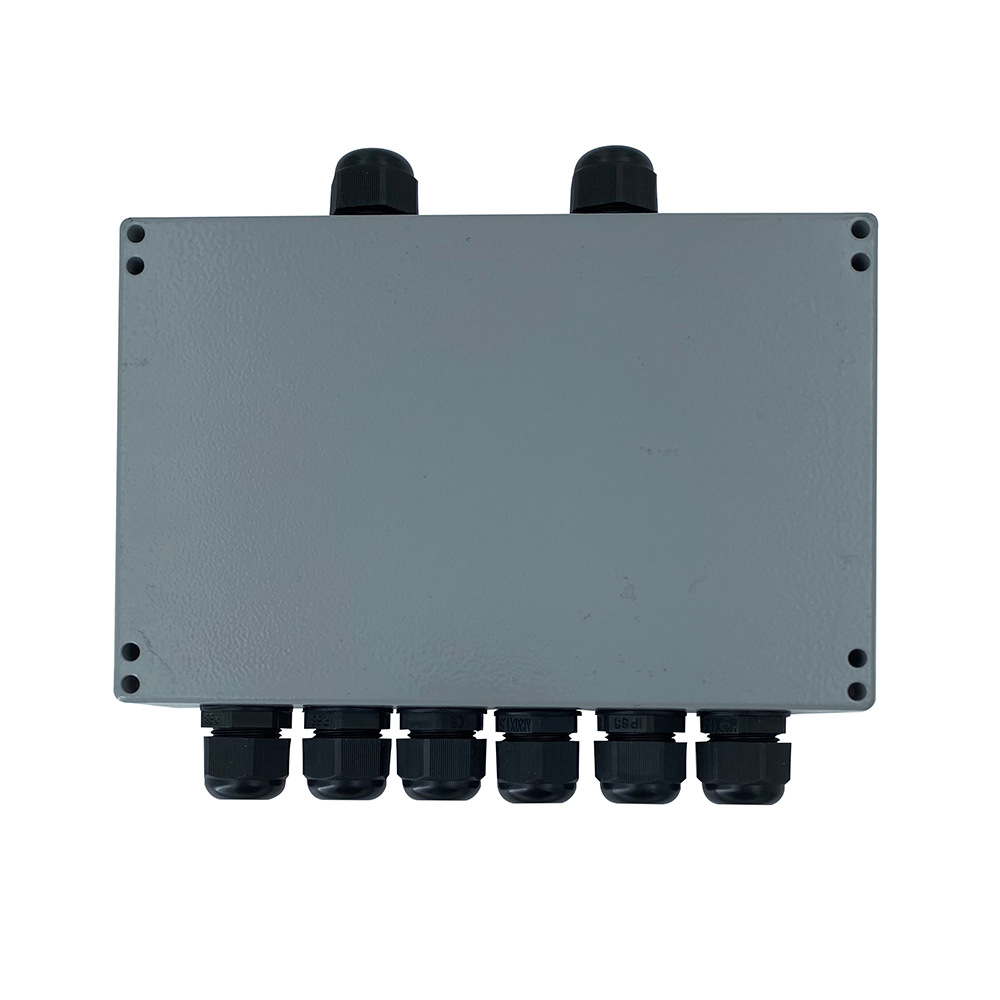

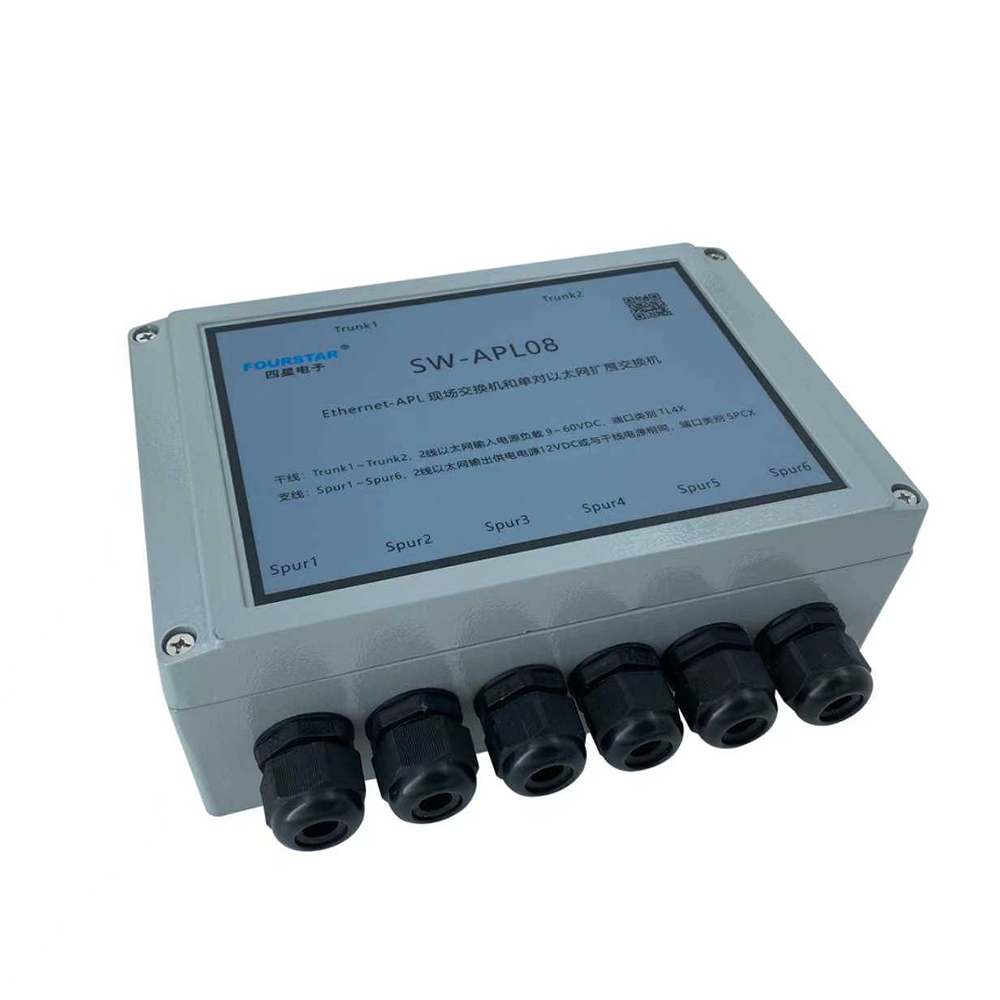

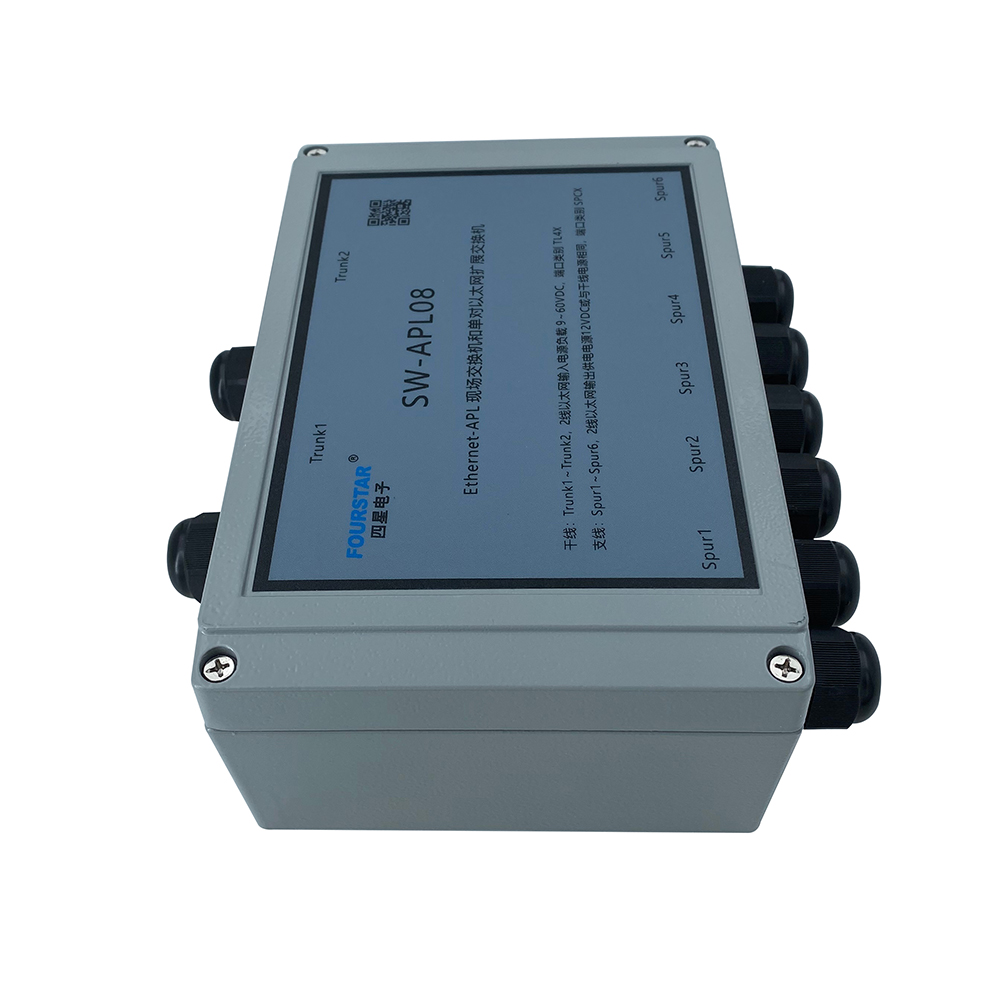

外形尺寸 | 200mm×130mm×80mm(长×宽×高),铸铝防水外壳,穿线接头过线直径6~12mm。 |
重量 | 1.2kg |
安装方式 | 背板螺钉固定。 |
